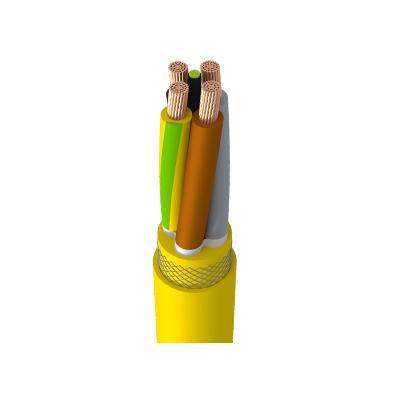

Крановые кабели

Этот тип кабеля -V был специально разработан и спроектирован для обеспечения специального
решения для вертикальной намотки. В качестве намотанного кабеля для операции намотки с
растягивающим напряжением и / или скручивающим напряжением, а также для соединительного
и управляющего кабеля в подъемных устройствах, подъемных установках и транспортировка
машин для тяжелых механических нагрузок, а также в качестве барабанов и тяговых тросов в
сухих, влажных или влажных помещениях и во влажных промышленных условиях.

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Специальный эластомерный состав на основе HEPR, обеспечивающий очень высокую стабильность
УКЛАДКА И ОПОРНЫЙ ЭЛЕМЕНТ: центральный прочный элемент из арамида (кевлара), сердечники уложены концентрическими слоями с меньшей длиной слоев с меньшей длиной укладки
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ВНУТРЕННЯЯ ОБОЛОЧКА: Специальный тип эластомерного компаунда лучше, чем GM1b
УКРЕПЛЕНИЕ: Защитная тканевая оплетка с врезной оплеткой
НАРУЖНАЯ ОБОЛОЧКА: Специальная резиновая смесь для тяжелых условий эксплуатации. Масло и химическая стойкость, 5GM3 / 5GM5 устойчивость к истиранию и образованию надрезов
ЦВЕТ: черный или желтый

КОНСТРУКЦИЯ: Согласно DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804

ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC

ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC

МИНИМАЛЬНЫЙ РАДИУС: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
СКОРОСТЬ ПУТЕШЕСТВИЯ

В СИСТЕМАХ FESTOON: до 180 м / мин по горизонтали до 120 м / мин по вертикали
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 30 Н / мм2

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
7 х 1,5	16,9 - 19,2	430
12 х 1,5	23,0 - 25,4	810
18 х 1,5	23,1 - 25,6	870
24 х 1,5	26,5 - 29,2	1100
30 х 1,5	29,6 -33,1	1420
36 х 1,5	29,8 - 34,0	1460
6 х 2,5	18,6 - 21,3	590
12 х 2,5	25,5–28,8	1050
18 х 2,5	25,7 - 29,2	1130
24 х 2,5	29,8 - 33,2	1560
30 х 2,5	34,0–37,2	2000 г.
36 х 2,5	34,2 - 37,4	2070
7 х 4	21,4 - 23,5	820
12 х 4	29,8 - 33,0	1550
18 х 4	30,0 - 33,2	1680
20 х 6	39,0 - 42,5	2800
4 х 10	21,7 - 27,8	1020
4 х 16	25,4 - 32,3	1380
4 х 25	29,6 - 39,8	1980 г.
4 х 35	32,6 - 43,6	2620
4 х 50	40,8 - 51,0	3610
4 х 70	46,5 - 58,6	5300
4 х 95	52,7 - 66,2	7010
42 х 2,5	35,0 - 38,0	2160
44 х 2,5	36,1 - 39,0	2300
45 х 2,5	39,0 - 41,0	2400
56 х 2,5	42,1 - 45,2	3040
49 х 1	27,0 - 30,0	1300
