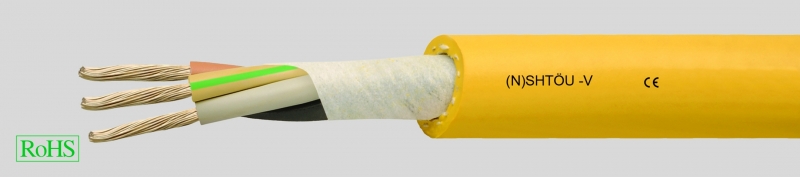

(N)SHTÖU-V 3G1,5мм²
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный барабанный кабель на основании DIN VDE 0250 часть 814
Температурный диапазон
подвижно от -25 °C до +80 °C
Макс. температура проводника
при эксплуатации — +90 °C
в случае короткого замыкания...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (N)SHTÖU-V 3G1,5мм²
- Специальный барабанный кабель на основании DIN VDE 0250 часть 814
-
Температурный диапазонподвижно от -25 °C до +80 °C
-
Макс. температура проводникапри эксплуатации — +90 °Cв случае короткого замыкания +250 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
-
Предельно допустимые рабочие напряжения вэлектрических сетях трёхфазного и однофазного токаU0/U 0,7/1,2 кВэлектрические сети постоянного токаU0/U 0,9/1,8 кВ
- Испытательное напряжение 4 кВ
-
Сопротивление изоляциимин. 10 МОм x км
-
Минимальный радиус изгиба7,5х Ø кабеля
-
Лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5,IEC 60228 кл. 5
- Изоляция из специальной резиновой смеси 3GI3 в соответствии с DIN VDE 0207 часть 20
- Маркировка жил в соответствии с DIN VDE 0293 часть 308 (HD 308 S2)
- Жилы скручены (без центральной жилы, с длиной шага не больше 8х Ø на каждом повиве скрутки)
- В зависимости от размеров/структуры — с кевларовой нитью
- Внутренняя оболочка: специальная резина, тип смеси 5GM5 в соответствии с DIN VDE 0207 часть 21
- Защита от скручивания между внутренней и внешней оболочками
- Внешняя оболочка из специальной резиновой смеси, тип смеси 5GI5 в соответствии с DIN VDE 0207 часть 21
- Цвет оболочки — жёлтый
- Допустимая скорость перемещения не выше 180 м/мин
- Хорошая стойкость против кислот, жиров, бензина, растворителей и химикатов
- При прокладке и эксплуатации недопустимо превышение растягивающего усилия более 30 Н/мм²
испытания
-
ВоспламеняемостьИспытание в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
-
МаслостойкостьИспытание в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Используются в условиях высоких механических нагрузок при работе с барабанами в вертикальном положении, а также на движущихся кабеленесущих устройствах. Предназначен для эксплуатации в строительных машинах, конвейерных, транспортных и крановых установках в сухих и влажных помещениях, а также на открытом воздухе. При применении в условиях, выходящих за рамки стандартных решений, рекомендуем ознакомиться с анкетой для барабанных кабелей. Следует соблюдать инструкции в руководстве по монтажу.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | Растя- гивающая нагрузка макс. N |
AWG-номер |
| 31040 | 3 G 1,5 | 10,9 — 13,6 | 45,0 | 191,0 | 130 | - |
| 31041 | 3 G 2,5 | 12,3 — 14,8 | 74,0 | 240,0 | 220 | - |
| 31042 | 3 G 4 | 14,9 — 17,6 | 115,0 | 362,0 | 360 | - |
| 31043 | 3 G 6 | 16,2 — 18,9 | 173,0 | 450,0 | 540 | - |
| 31044 | 3 G 10 | 19,6 — 22,6 | 288,0 | 682,0 | 900 | - |
| 31045 | 3 G 16 | 21,8 — 24,9 | 461,0 | 890,0 | 1440 | - |
| 31046 | 3 G 25 | 27,5 — 30,8 | 720,0 | 1200,0 | 2250 | - |
| 31047 | 3 x 50 + 3 G 25 | 36,9 — 40,6 | 1685,0 | 2810,0 | 4500 | - |
| 31048 | 3 x 70 + 3 G 35 | 40,4 — 44,4 | 2355,0 | 3760,0 | 6300 | - |
| 31049 | 3 x 95 + 3 G 50 | 46,6 — 50,8 | 3215,0 | 4700,0 | 8550 | - |
| 31050 | 3 x 120 + 3 G 70 | 50,8 — 55,2 | 4130,0 | 5950,0 | 10800 | - |
| 31051 | 3 x 150 + 3 G 70 | 55,4 — 60,0 | 4990,0 | 7050,0 | 13500 | - |
| 31052 | 3 x 185 + 3 G 95 | 60,8 — 65,7 | 6250,0 | 8800,0 | 16650 | - |
| 31053 | 3 x 240 + 3 G 120 | 68,8 — 74,0 | 8065,0 | 11700,0 | 21600 | - |
| 31054 | 4 G 1,5 | 11,8 — 14,5 | 58,0 | 220,0 | 180 | - |
| 31055 | 4 G 2,5 | 14,4 — 17,1 | 99,0 | 330,0 | 300 | - |
| 31056 | 4 G 4 | 16,2 — 18,8 | 158,0 | 440,0 | 480 | - |
| 31057 | 4 G 6 | 17,4 — 20,2 | 241,0 | 530,0 | 720 | - |
| 31058 | 4 G 10 | 24,4 — 21,3 | 404,0 | 835,0 | 1200 | - |
| 31059 | 4 G 16 | 24,7 — 27,9 | 642,0 | 1175,0 | 1920 | - |
| 31060 | 4 G 25 | 31,4 — 34,9 | 1005,0 | 1850,0 | 3000 | - |
| 31061 | 4 G 35 | 37,5 — 33,9 | 1344,0 | 2250,0 | 4200 | - |
| 31062 | 4 G 50 | 40,3 — 44,2 | 2010,0 | 3210,0 | 6000 | - |
| 31063 | 4 G 70 | 44,5 — 48,6 | 2687,0 | 4210,0 | 8400 | - |
| 31064 | 4 G 95 | 51,1 — 55,5 | 3646,0 | 5550,0 | 11400 | - |
| 31065 | 4 G 120 | 57,4 — 62,0 | 4605,0 | 7010,0 | 14400 | - |
| 31066 | 4 G 150 | 62,6 — 67,6 | 5765,0 | 8450,0 | 18000 | - |
| 31067 | 4 G 185 | 68,1 — 73,2 | 7110,0 | 10000,0 | 22200 | - |
| 31068 | 5 G 1,5 | 12,8 — 15,5 | 73,0 | 258,0 | 220 | - |
| 31069 | 5 G 2,5 | 15,5 — 18,2 | 124,0 | 389,0 | 370 | - |
| 31070 | 5 G 4 | 17,4 — 20,2 | 220,0 | 511,0 | 600 | - |
| 31071 | 5 G 6 | 19,6 — 22,7 | 317,0 | 688,0 | 900 | - |
| 31072 | 5 G 10 | 23,2 — 26,3 | 508,0 | 1002,0 | 1500 | - |
| 31073 | 5 G 16 | 26,7 — 30,2 | 768,0 | 1395,0 | 2400 | - |
| 31074 | 5 G 25 | 34,1 — 37,7 | 1005,0 | 2205,0 | 3750 | - |
| 31075 | 5 G 35 | 38,3 — 42,2 | 1344,0 | 2960,0 | 5250 | - |
| 31076 | 5 G 50 | 43,8 — 47,8 | 2010,0 | 3950,0 | 7500 | - |
| 31077 | 5 G 70 | 50,2 — 54,6 | 2688,0 | 5455,0 | 10500 | - |
