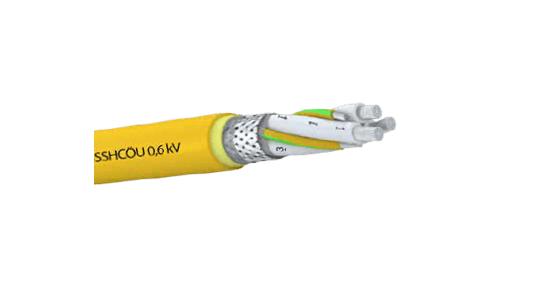

Туннельные кабели

Кабели подходят для стационарной прокладки и гибкой эксплуатации в качестве кабелей питания двигателей для приводов, управляемых преобразователем частоты, в  горнодобывающей промышленности и туннелях.

Проводник: электролитический, многожильный, луженая медная проволока DIN VDE 0295, класс 5
Изоляция: все жилы изолированы компаундом 3GI3
Укладка: три силовых жилы, соединенные с проводами защитного заземления, разделенными на три части на внешнем экране зазоров
Концентрическая оплетка из луженой медной проволоки
Внутренняя оболочка: специальный экструдированный эластомерный компаунд GM1b.
Наружная оболочка: внешняя оболочка из прочного эластомера 5GM5.
Цвет: желтый или черный

Номинальное напряжение макс. допустимое: 0,6 / 1 кВ

Рабочее напряжение переменного тока макс. допустимое: 0,7 / 1,2 кВ

Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
Испытательное напряжение переменного тока: 3 кВ

Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
Фиксированная: -40 ° C… + 80 ° C
Мобильная: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
Макс. Кручение: 25º / м



Поперечное сечение (мм2)	Габаритный диаметр Mln-Max (мм)	Приблизительный вес (кг / км)
3 х 16 + 3 х 2,5	24,4 - 27,4	1200
3 х 25 + 3 х 4	28,2 - 31,2	1700
3 х 35 + 3 х 16/3	30,5 - 33,5	2200
3 х 50 + 3 х 25/3	36,0 - 39,0	2800
3 х 70 + 3 х 35/3	41,2 - 44,2	3850
3 х 95 + 3 х 50/3	45,7 - 48,7	4650
3 х 120 + 3 × 70/3	48,7 - 52,7	5800
3 х 150 + 3 × 70/3	55,7 - 59,7	7150
3 х 185 + 3 × 95/3	60,4 - 64,4	8500
3 х 240 + 3 × 120/3	68,2 - 72,2	10100
