VDE TYPES

Используется в открытых и подземных шахтах, а также в тяжелой промышленности.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DiN VDE 0295, класс 5
ИЗОЛЯЦИЯ: Все жилы изолированы компаундом 3Gl3 (согласно DiN VDE 0207 часть 20).
ЭКРАН: Типы с кодом ..3 / E имеют отдельные экраны, образованные путем наложения луженых медных проводов поверх изоляции.
СХЕМА: Все жилы уложены так, чтобы контактировать друг с другом и жилы с промежуточным заземлением.
ПОКРЫТИЕ: Специальный эластомерный компаунд GM1b (согласно DiN VDE 0207 Teil 21)
ЭКРАН:… типы с кодировкой кон имеют концентрический общий экран из луженой медной проволоки между внутренней и внешней оболочками.
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера 5GM5 (согласно DIN VDE 0207 Teil 21)

СВЯЗАННЫЕ СТАНДАРТЫ: VDE 0250-812
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 06/1 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное поперечное сечение (мм2)	Мин. Диаметр кабеля (мм)	Максимум. Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)

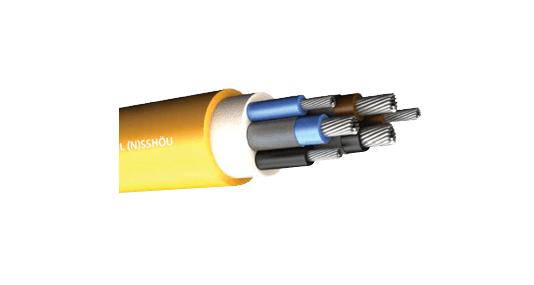

(N) SSHÖU-O
1 × 16	11	14	250	154
1 × 25	13	18	400	240
1 × 35	14	18	500	336
1 × 50	16	19	700	480
1 × 70	18	21	950	672
1 × 95	20	24	1,200	912
1 × 120	23	26	1.5	1.152
1 × 150	25	28	1,800	1,440
1 × 185	28	31	2300	1,776
1 × 240	32	36	3 000	2 304
(N) SSHÖU-J
3 × 1,5	11	14	250	44
3 × 2,5	13	16	300	72
4 × 1,5	13	16	300	58
4 × 2,5	15	18	400	96
4 × 4	17	20	500	154
4 × 6	19	22	600	231
4 × 10	23	26	950	384
4 × 16	27	30	1,400	615
4 × 25	33	37	2100	960
4 × 35	35	39	2600	1,344
4 × 50	42	46	3 700	1,920
4 × 70	45	49	4600	2,688
4 × 95	53	57	6 300	3648
4 × 120	59	63	7 800	4 608
5 × 4	19	22	600	192
5 × 6	21	24	750	288
7 × 2,5	18	21	600	168
12 × 2,5	23	26	850	288
19 × 2,5	28	32	1,200	456
(N) SSHÖU… + .../3E
3 × 2, 5 + 3 × 2, 5/3 В	16	19	350	96
3 × 4 + 3 × 4 / 3E	19	22	500	154
3 × 6 + 3 × 6 / 3E	20	23	600	231
3 × 1 O + 3 × 10 / 3E	24	28	950	384
3 × 16 + 3 × 16 / 3E	27	30	1,200	615
3 × 25 + 3 × 16 / 3E	29	33	1,800	874
3 × 35 + 3 × 16 / 3E	34	38	2300	1,162
3 × 50 + 3 × 25 / 3E	40	44	3 300	1,680
3 × 70 + 3 × 35 / 3E	44	48	4 100	2352
3 × 95 + 3 × 50 / 3E	50	55	5 500	3 216
3 × 120 + 3 × 70 / 3E	55	60	6 800	4,128
3 × 150 + 3 × 70 / 3E	59	64	8 000	4992
(N) SSHÖU… + .../3E + 3x… St
3 × 2, 5 + 3 × 2, 5/3 E + 3 × 1, 5S т	18	20	500	140
3 × 4 + 3 × 4 / 3E + 3 × 1,5St	19	22	550	197
3 × 6 + 3 × 6 / 3E + 3 × 1,5St	20	24	650	274
3 × 10 + 3 × 10 / 3E + 3 × 2,5St	24	28	1,000	456
3 × 16 + 3 × 16 / 3E + 3 × 2,5St	27	30	1,300	687
3 × 25 + 3 × 16 / 3E + 3 × 2,5St	30	34	1,800	946
3 × 35 + 3 × 16 / 3E + 3 × 2,5St	34	38	2400	1,234
3 × 50 + 3 × 25 / 3E + 3 × 2,5St	40	44	3 200	1,752
3 × 70 + 3 × 35 / 3E + 3 × 2,5St	44	48	4200	2,424
3 × 95 + 3 × 50 / 3E + 3 × 2,5St	48	53	5600	3 288
3 × 120 + 3 × 70 / 3E + 3 × 2,5St	51	56	6 800	4200
3 × 150 + 3 × 70 / 3E + 3 × 2,5St	59	64	8 100	5 064
(N) SSHÖU ... /… kon
3 × 2,5 / 2,5 kon	15	18	350	96
5 × 2,5 / 2,5 kon	19	23	500	144
5 × 4 / 4 kon	20	23	650	231
5 × 6 / 6 kon	21	24	800	346
10 × 1,5 / 1,5 kon	20	24	800	159
10 × 2,5 / 2,5 kon	26	29	1,100	264
