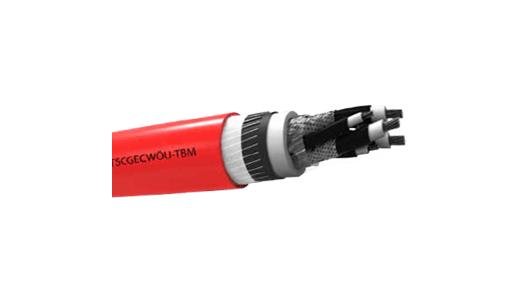

Туннельные кабели

Кабели подходят для наматывания силовых кабелей для машин TBM и в подземных выработках для строительства туннелей.

Проводники: Гибкий луженый электролитический медный проводник DIN VDE 0295, класс 5
Изоляция: EPR типа 3GI3
Контроль электрического поля: внутренний и внешний полупроводниковый слой из полупроводящей резины
Контрольный сердечник: луженый медный проводник с полупроводниковым слоем.
Защитный заземляющий проводник: комбинированные жилы с оплеткой из медной / текстильной оплетки, расположенные концентрично вокруг каждой силовой жилы.
Идентификация жил: Основные жилы : естественная окраска с черной полупроводниковой резиной, Контрольные жилы: черный
Укладка: три основных проводника наложены друг на друга с тремя контрольными жилами во внешнем промежутке
Контроль внутренней оболочки: EPR-соединение типа GM1b
Проводник: Общая концентрическая свивка витков медной проволоки
Наружная оболочка: 5GM5 Тип эластомерного компаунда
Цвет: Красный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
Испытательное напряжение переменного тока: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ

Рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ

Рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ
Мин. Радиус изгиба: В соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
Фиксированная: -40 °C… + 80 °C
Мобильная: -25°C… + 80°C
Макс. Растягивающая нагрузка кабеля: 15 Н/мм²
Макс. Кручение: 25º/м
Скорость движения для приложения TBM: макс. 30 м/мин.
Минимальное расстояние для изменения направления: 20 XD



Поперечное сечение (мм2)	Габаритный диаметр Mln-Max (мм)	Приблизительный вес (кг / км)
3,6 / 6 кВ
3 x 25 + 3 x 16 / 3E + 3 x 2,5 ST + 6.L KON	42,2 - 45,4	2770
3 x 35 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	46,8 - 50,0	3200
3 x 50 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	50,1 - 53,2	4040
3 x 70 + 3 x 35 / 3E + 3 x 2,5 ST + 6.L KON	54,6 - 57,7	5035
3 x 95 + 3 x 50 / 3E + 3 x 2,5 ST + 6.L KON	56,4 - 60,5	6270
3 x 120 + 3 x 70 / 3E + 3 x 2,5 ST + 6.L KON	64,0 - 68,0	7400
6/10 кВ
3 x 25 + 3 x 16 / 3E + 3 x 2,5 ST + 6.L KON	45,5 - 48,2	2975
3 x 35 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	47,8 - 51,0	3420
3 x 50 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	50,7 - 54,9	4260
3 x 70 + 3 x 35 / 3E + 3 x 2,5 ST + 6.L KON	57,2 - 61,4	5270
3 x 95 + 3 x 50 / 3E + 3 x 2,5 ST + 6.L KON	61,1 - 65,3	6540
3 x 120 + 3 x 70 / 3E + 3 x 2,5 ST + 6.L KON	65,1 - 69,3	7840
12/20 кВ
3 x 25 + 3 x 16 / 3E + 3 x 2,5 ST + 6.L KON	51,1 - 55,3	3600
3 x 35 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	54,0 - 58,2	4140
3 x 50 + 3 x 25 / 3E + 3 x 2,5 ST + 6.L KON	59,4 - 63,6	5030
3 x 70 + 3 x 35 / 3E + 3 x 2,5 ST + 6.L KON	64,2 - 68,4	6200
3 x 95 + 3 x 50 / 3E + 3 x 2,5 ST + 6.L KON	69,2 - 73,8	7520
3 x 120 + 3 x 70 / 3E + 3 x 2,5 ST + 6.L KON	73,6 - 77,8	8740
