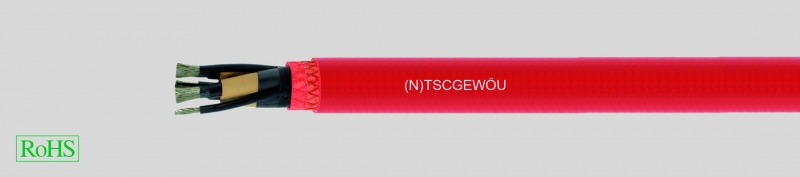

(N)TSCGEWÖU, особо стойкий к скручиванию и растяжению
(N)TSCGEWöu 3x25+3x10 3,6/6 кВ
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель среднего напряжения на основании VDE 0250 часть 813
Температурный диапазон
подвижно от -20 °C до +60 °C
стационарно от -20 °C до +80 °C
Номинальные напряжения
U0/U 3,6/6/ кВ,
6/10 кВ,
8,7/15 кВ,
12/20...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (N)TSCGEWöu 3x25+3x10 3,6/6 кВ
- Кабель среднего напряжения на основании VDE 0250 часть 813
-
Температурный диапазонподвижно от -20 °C до +60 °Cстационарно от -20 °C до +80 °C
-
Номинальные напряженияU0/U 3,6/6/ кВ,6/10 кВ,8,7/15 кВ,12/20 кВ
-
Рабочие напряжения, макс.для 3,6/6 кВ = 4,2/7,2 кВдля 6/10 кВ = 6,9/12 кВдля 8,7/15 кВ = 10,4/18 кВдля 12/20 кВ = 13,9/24 кВ
-
Испытательные напряжениядля 3,6/6 кВ = 11 кВдля 6/10 кВ = 17 кВдля 8,7/15 кВ = 24 кВдля 12/20 кВ = 29 кВ
-
Минимальный радиус изгиба12х Ø кабеля
- Лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Внутренний полупроводниковый слой
- Изоляция из высокомодульного этиленпропиленового каучука (HEPR)
- Внешний полупроводниковый слой
- Жила заземления с полупроводниковым слоем
- Концентрическая скрутка жил
- Внутренняя оболочка, цвет оболочки — жёлтый
- Защита от скручивания
- Внешняя оболочка: хлоропреновый каучук, тип смеси 5GM3
- Цвет оболочки — красный
- Макс. допустимая скорость перемещения при работе с барабаном в одном направлении 200 м/мин
- Хорошо устойчив к скручиванию
- Устойчив к атмоферным воздействиям, стойкий к маслам, жирам и УФ-лучам
- Другие размеры и специальные марки по запросу
Барабанные кабели среднего напряжения предназначены для эксплуатации в условиях высоких механических нагрузок, напр., в кранах для контейнеров или в крупной передвижной технике, а также в экскаваторах на горных разработках на поверхности, в сухих и влажных помещениях, а также на открытом воздухе.
| Арт.№ |
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø мин. — макс. мм |
Длительная
нагрузка N
|
Растя-
гивающая
нагрузка макс. N
|
Вес меди кг / км | Вес пр. кг / км | |
| 38533 | 3 x 25 + 3 x 10 | 37,0 — 40,0 | 1500 | 2200 | 1008,0 | 2280,0 | - |
| 38534 | 3 x 35 + 3 x 10 | 40,0 — 43,0 | 2000 | 3100 | 1292,0 | 2750,0 | - |
| 38535 | 3 x 50 + 3 x 10 | 44,0 — 47,0 | 3000 | 4300 | 1728,0 | 3400,0 | - |
| 38536 | 3 x 70 + 3 x 16 | 47,0 — 50,0 | 4100 | 5100 | 2477,0 | 4100,0 | - |
| 38537 | 3 x 95 + 3 x 16 | 52,0 — 56,0 | 5600 | 7000 | 3197,0 | 5450,0 | - |
| 38538 | 3 x 120 + 3 x 25 | 56,0 — 60,0 | 7100 | 8500 | 4176,0 | 6650,0 | - |
