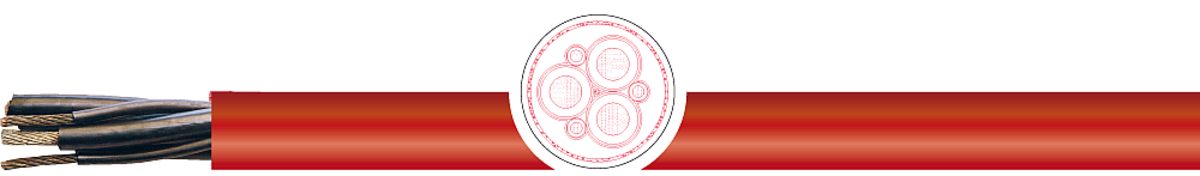

(N)TSCGEWÖU KSM-S/(N)TSCGEWÖU KSM-S + LWL
Производитель —
Оценка (средняя 0)
Применение
Барабанный кабель питания для систем контактного привода; тележек, роликовых систем, а так же систем питания и управления (передачи данных) в условиях высоких и экстремальных механических нагрузок, таких как динамическое натяжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (N)TSCGEWÖU KSM-S/(N)TSCGEWÖU KSM-S + LWL
Применение
Барабанный кабель питания для систем контактного привода; тележек, роликовых систем, а так же систем питания и управления (передачи данных) в условиях высоких и экстремальных механических нагрузок, таких как динамическое натяжение при растяжении, многократные изгибы (повороты на разных уровнях). Специально для передвижных механизмов, таких как высокоскоростные контейнерные краны, передвижное крупное оборудование и экскаваторы. Предназначен для применения в сухих, влажных и мокрых помещениях, а так же для наружной прокладки.
Особенности
- LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
- Небольшой наружный диаметр и вес кабеля.
- Скорость намотки до 180 м/мин.
- Специальная антиторсионная обмотка для защиты от скручивания.
- Передача сигналов без помех благодаря оптоволокну.
Характеристики кабеля (N)TSCGEWÖU KSM-S
| Оболочка наружная | резиновый компаунд |
| Оболочка внутренняя | резиновый компаунд |
| Изоляция | резиновый компаунд, FO: трубки с гелевым наполнением в оболочке из спец. термопластичного компаунда |
| Маркировка жил | натуральные цвета с черным полупроводящим слоем |
| Маркировка кабеля | да |
| Минимальный радиус изгиба (подвижный) | согласно DIN VDE 0298 часть 3 |
| Минимальный радиус изгиба (стационарный) | согласно DIN VDE 0298 часть 3 |
| Номинальное напряжение | 3,6/6 кВ до 12/20 кВ |
| Испытательное напряжение | 11 кВ до 29 кВ |
| Допустимые токовые нагрузки | согл. DIN VDE см. таблицу техн. указаний |
| Другие электрические характеристики | оптоволокно при 850 нм: затухание: 3,3 дБ/км пропускная способность: ≥ 200 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,497 оптоволокно при 1300 нм: затухание: 0,9 дБ/км пропускная способность: ≥ 500 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,493 |
| Общая скрутка | жилы расположены вокруг центрального арамидного элемента, разделенная жила заземления и FO-элементы в промежутках между отдельными проводниками |
| Проводник | медный многопров. FO: тип волокна 62,5/125 μ |
| Рабочая температура (подвижный) | -25 °C / +80 °C |
| Рабочая температура (стационарный) | -40 °C / +80 °C |
| Свойства изоляции | самозатухающая ,не распространяет горение IEC 60332-1 |
| Скорость | макс. 180 м / мин |
| Стандарт | на базе DIN VDE 0250 |
| Структура проводника | согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
| Температура на проводнике | +90 °C |
| Угол кручения | ± 50 ° / м |
| Цвет оболочки | красный с желтой полосой |
Примечание
- Соответсвует директиве RoHS.
- Возможна постака кабельных аксессуаров по запросу.
- Возможна поставка кабеля определенного цвета и размера по запросу.
