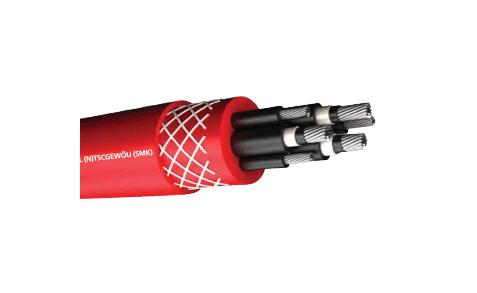

(N)TSCGEWÖU-(SMK)
Производитель —
Оценка (средняя 0)
Используется в открытых и подземных рудниках.
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DiN VDE 0295, класс 5
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов и заземляющих проводов.
ИЗОЛЯЦИЯ: Фазовые жилы...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (N)TSCGEWÖU-(SMK)
Используется в открытых и подземных рудниках.
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DiN VDE 0295, класс 5
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов и заземляющих проводов.
ИЗОЛЯЦИЯ: Фазовые жилы изолированы компаундом 3Gl3 (согласно DiN VDE 0207 часть 20). Жилы заземления не изолированы
СЕПЕРАТОР: полупроводниковый слой поверх изоляции фазовых жил
СХЕМА: Все жилы уложены так, чтобы контактировать друг с другом и с промежуточными заземляющими жилами
ПОКРЫТИЕ: Специальный эластомерный компаунд GM / b (согласно DiN VDE 0207 Teil 21)
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера 5GM5 (согласно DIN VDE 0207 Teil 21)
СТАНДАРТЫ RELA TED: VDE 025 0 - 813
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3 6/6 кВ, 6/10 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 11 кВ (переменный ток), 27,5 кВ (постоянный ток), 17 кВ (переменный ток), 42,5 кВ (постоянный ток)
| Номинальное поперечное сечение (мм2) | Мин. Диаметр кабеля (мм) | Максимум. Диаметр кабеля (мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
| 3,6 / 6 кВ | ||||
| 3 × 25 + 3 × 25/3 | 46,2 | 50,2 | 3080 | 1,008 |
| 3 × 35 + 3 × 25/3 | 49,2 | 53,2 | 3650 | 1,310 |
| 3 × 50 + 3 × 25/3 | 54,9 | 58,9 | 4,520 | 1,764 |
| 3 × 70 + 3 × 35/3 | 58,8 | 62,8 | 5 520 | 2,470 |
| 3 × 95 + 3 × 50/3 | 62,5 | 66,5 | 6 580 | 3 437 |
| 3 × 120 + 3 × 70/3 | 68,2 | 72,2 | 8 110 | 4328 |
| 6 / 10кВ | ||||
| 3 × 25 + 3 × 25/3 | 47,9 | 51,9 | 3 270 | 1,008 |
| 3 × 35 + 3 × 25/3 | 51,6 | 55,6 | 3 860 | 1,310 |
| 3 × 50 + 3 × 25/3 | 56,7 | 60,7 | 4750 | 1,764 |
| 3 × 70 + 3 × 35/3 | 60,5 | 64,5 | 5750 | 2,470 |
| 3 × 95 + 3 × 50/3 | 64,2 | 68,2 | 6,380 | 3 437 |
| 3 × 120 + 3 × 70/3 | 69,9 | 73,9 | 8,380 | 4328 |
