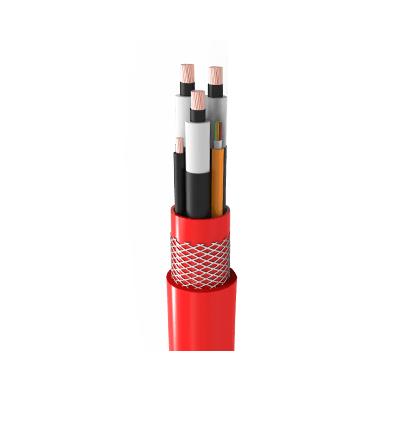

Крановые кабели

Для подключения электрического оборудования, больших погрузочно-разгрузочных машин, таких как экскаваторы,
краны, самосвалы для горных работ и проходки туннелей в сочетании с мощностью и передачей данных. Гибкий
Конструкция кабеля позволяет перемещать оборудование во время работы. Подходит также в качестве
намоточного кабеля среднего напряжения , а также для фестонных систем, контейнерных кранов.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DIN VDE 0295, класс 5
ИЗОЛЯЦИЯ: Состав EPR типа 3GI3
КОНТРОЛЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ: Внутренний и внешний полупроводниковый слой из полупроводящей резины.
ПРОВОДНИК ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ: луженый медный провод с полупроводящим слоем. Диаметр волоконной сердцевины волокна 9 мкм, 62,5 мкм или 50 мкм;
ОПТИЧЕСКОЕ ВОЛОКНО: диаметр по оболочке 125 мкм; Диаметр над покрытием 250 мкм; Доступны конструкции, содержащие до 24 волокон.
КОДИРОВКА ВОЛОКНА: Цветовая кодировка волокон и буферной трубки для определения типа волокна.
ВОЛОКОННОЕ ПОКРЫТИЕ: полый сердечник с наполнителем, основной материал - ETFE.
РАСПОЛОЖЕНИЕ ВОЛОКОННЫХ ЯДЕР: Шесть жил в одном слое и специально уложены вокруг центрального опорного элемента.
УСТАНОВКА: Уложены три основных проводника с двумя контрольными жилами и оптоволоконным элементом во внешнем промежутке.
ВНУТРЕННЯЯ ОБОЛОЧКА: Специальный состав EPR лучше, чем тип GM1b
УСИЛЕНИЕ: Встроенная тесьма из синтетических нитей, предотвращающих скручивание.
НАРУЖНАЯ ОБОЛОЧКА: эластомерный компаунд типа 5GM5
Красный цвет

КОНСТРУКЦИЯ: DIN VDE 0250-813
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3,6 / 6 6/10 8,7 / 15 12/20 18/30
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 11 17 24 29 43
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 4,2 / 7,2 6,9 / 12 10,4 / 18 13,9 / 24 20,8 / 36
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 5,4 / 10,8 9/18 13,5 / 27 18/36 27/54

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА:
ТЕКУЩАЯ СПОСОБНОСТЬ: В соотв. согласно DIN VDE 0298 часть 3, согласно DIN VDE 0298 часть 4
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -30ºC… + 80ºC

МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм²
МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м
СКОРОСТЬ ПЕРЕДАЧИ: до 200 м / мин. горизонтальный
МИНИМАЛЬНОЕ РАССТОЯНИЕ ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ: 20 X D
