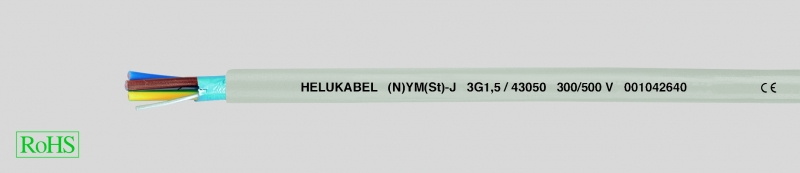

(N)YM(St)-J, PVC-кабель с экраном
Производитель —
Оценка (средняя 4)
Технические характеристики
Экранированный кабель с PVC-оболочкой
на основании DIN VDE 0250 часть 204
Температурный диапазон
подвижно от +5 °C до +70 °C
стационарно от -40°C до +70 °C
Допустимая рабочая температура
проводника...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — (N)YM(St)-J, PVC-кабель с экраном
-
Экранированный кабель с PVC-оболочкойна основании DIN VDE 0250 часть 204
-
Температурный диапазонподвижно от +5 °C до +70 °Cстационарно от -40°C до +70 °C
-
Допустимая рабочая температурапроводника +70 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
-
Минимальный радиус изгибастационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медный проводник, одно-многопроволочный в соответствии с DIN VDE 0295 кл. 1 или кл. 2, BS 6360 кл. или кл. 2 и IEC 60228 кл. 1 или кл. 2
- PVC-изоляция жил компаунд TI1 в соответствии с DIN VDE 0207-363-36 / DIN EN 50363-3
- Маркировка жил в соответствии с DIN VDE 0293-308
- Повивная скрутка жил с оптимальным шагом
- Лужёный дренажный провод, сплошной
- Экран из алюминиевой плёнки
- Внешняя PVC-оболочка компаунд ТМ1 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7035)
Испытания
- Самозатухающий и не распространяющий горение PVC в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
re = круглый однопроволочный проводrm = круглый многопроволочный провод
- поставляется также безгалогеновая версия
За счет электростатического экрана данные инсталляционные кабели эффективно ограничивают воздействие электромагнитных переменных полей.
Такое экранирование особенно важно при использовании кабелей в компьютерной технике, в больницах или промышленных контрольно-измерительных пунктах с особо чувствительными к помехам измерительными приборами. Данные кабели наилучшим образом подходят для прокладки в жилых помещениях. Этот кабель прокладывается поверх, внутри и под штукатуркой в сухих и влажных помещениях, а также в бетоне и каменной кладке (за исключением прямой заделки в вибробетон или трамбованный бетон).
Прокладка на улице возможна только при условии, что кабель не будет подвергаться прямому воздействию солнечного света или будет проложен в кабель-каналах.
Недопустимо использование в опасных зонах.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Вспомо- гательная проволока mm² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 43050 | 3 G 1,5 | 1,5 | 10,5 | 51,0 | 154,0 | 16 | |
| 43051 | 4 G 1,5 | 1,5 | 11,5 | 63,0 | 184,0 | 16 | |
| 43052 | 5 G 1,5 | 1,5 | 12,0 | 80,0 | 208,0 | 16 | |
| 43053 | 7 G 1,5 | 1,5 | 13,0 | 106,0 | 250,0 | 16 | |
| 43054 | 3 G 2,5 | 1,5 | 12,0 | 80,0 | 217,0 | 14 | |
| 43055 | 4 G 2,5 | 1,5 | 13,0 | 104,0 | 256,0 | 14 | |
| 43056 | 5 G 2,5 | 1,5 | 13,5 | 128,0 | 280,0 | 14 | |
| 43057 | 3 G 4 | 1,5 | 13,5 | 123,0 | 228,0 | 12 | |
| 43058 | 4 G 4 | 1,5 | 14,5 | 159,0 | 359,0 | 12 | |
| 43059 | 5 G 4 | 1,5 | 16,5 | 200,0 | 440,0 | 12 | |
| 43060 | 3 G 6 | 1,5 | 15,0 | 187,0 | 378,0 | 10 | |
| 43061 | 4 G 6 | 1,5 | 16,5 | 235,0 | 477,0 | 10 | |
| 43062 | 5 G 6 | 1,5 | 17,5 | 293,0 | 565,0 | 10 | |
| 43063 | 5 G 10 | 1,5 | 21,5 | 485,0 | 840,0 | 8 | |
| 43064 | 5 G 16 | rm | 2,5 | 26,0 | 773,0 | 1353,0 | 6 |
| 43065 | 5 G 25 | rm | 2,5 | 31,5 | 1205,0 | 2017,0 | 4 |
