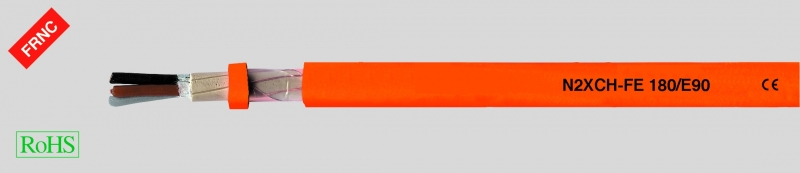

N2XCH-FE, 180/E 90 кабель повышенной безопасности, безгалогеновый, 0,6/1 кВ, с улучшенными пожарными свойствами
Производитель —
Оценка (средняя 3)
Технические характеристики
Безгалогеновые кабели повышенной безопасности с улучшенными пожарными свойствами в соответствии с DIN VDE 0266
Температурный диапазон
-30 °C — +70 °C
Допустимая рабочая температура
проводника...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XCH-FE, 180/E 90 кабель повышенной безопасности, безгалогеновый, 0,6/1 кВ, с улучшенными пожарными свойствами
- Безгалогеновые кабели повышенной безопасности с улучшенными пожарными свойствами в соответствии с DIN VDE 0266
-
Температурный диапазон-30 °C — +70 °C
-
Допустимая рабочая температурапроводника +90 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4000 В
-
Минимальный радиус изгибаприбл. 12х Ø кабеля
-
Стойкость к радиациидо 200x106 сДж/кг (до 200 Мрад)
-
Пожарная нагрузкасм. табл. в приложении
- Медный проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, одно- или многопроволочный, BS 6360 кл. 1 или 2, IEC 60228 кл. 1 или 2
- Изоляция жил из сшитого полиэтилена, компаунд 2XI1 в соответствии с DIN VDE 0276 часть 604
- Цвет жил в соответствии с DIN VDE 0293-308 или 0276 часть 604
- Общая повивная скрутка жил
- Общая заполняющая оболочка из безгалогенового компаунда, спресованная
- Концентрический проводник из медных проволок с медной спиралью
- Внешняя оболочка из термопластичного полиолефина без содержания галогенов, не распространяющая горение
- Цвет оболочки — оранжевый
Испытания
- Испытание на огнестойкость в соответствии с DIN VDE 0482 часть 266-2, BS 4066 часть 3,DIN EN -50266-2, IEC 60332-3 (соответствует DIN VDE 0472 раздел 804, тип испытания С)
- Коррозионная активность газов при горении в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
- Безгалогеновый в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-1, IEC 60754-1 (DIN VDE 0472 часть 815)
- Плотность дыма в соответствии с VDE 0482 часть 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
- Безгалогеновый, не выделяет коррозионные и токсичные газы
- Трудновоспламеняемый
- Не распространяющий горение
- Самозатухающий и огнестойкий
- Не способствует распространению горения, пожаробезопасный
- Незначительное образование дыма, не задымляет пожарные выходы и не препятствует работе систем пожаротушения
- Нетоксичный
- Устойчив к самовозгоранию
- Сохранение функциональности при повышенной токовой нагрузке
-
FE 180: целостность изоляции 180 минут. Испытание в соответствии с DIN VDE 0472 часть 814 IEC 60331.Целостность изоляции при испытании с прямым воздействием пламени продолжительностью 180 минут.
-
E 90: сохранение функциональности электрических кабельных сетей в течение не менее 90 минут и соответствие техническим требованиям пожарных норм (приложение к DIN VDE 0108 часть 1). Испытание в соотв. с DIN 4102 часть 12.Сохранение функциональности в течение 90 минут: обеспечивает работоспособность водонапорных установок для систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт и машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
-
re = круглый однопроволочный провод;rm = круглый многопроволочный проводник;
Широко применяются там, где в случае пожара предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах и поликлиниках (DIN VDE 0107), универмагах, помещениях, отведённых для электронной обработки данных, театрах, кинотеатрах, высотных домах, в местах массового скопления людей, школах и т.п. (DIN VDE 0108), на горных разработках, морских буровых установках, центральных постах управления, транспортной технике, системах аварийного энергоснабжения и системах аварийной сигнализации. Предназначен для фиксированного монтажа в сухих, влажных и очень влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах.
При прокладке в трубах не допускается скопление воды.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 52771 | 3 x 1,5 / 1,5 re | 16,5 | 66,0 | 330,0 | 16 |
| 52772 | 3 x 2,5 / 2,5 re | 17,5 | 104,0 | 400,0 | 14 |
| 52773 | 3 x 4 / 4 re | 18,5 | 161,0 | 480,0 | 12 |
| 52774 | 3 x 6 / 6 re | 20,0 | 240,0 | 600,0 | 10 |
| 52775 | 3 x 10 / 10 rm | 22,0 | 408,0 | 840,0 | 8 |
| 52776 | 3 x 16 / 16 rm | 24,5 | 643,0 | 1130,0 | 6 |
| 52777 | 3 x 25 / 16 rm | 28,0 | 902,0 | 1560,0 | 4 |
| 52778 | 3 x 35 / 16 rm | 30,5 | 1190,0 | 1960,0 | 2 |
| 52779 | 3 x 50 / 25 rm | 34,0 | 1723,0 | 2610,0 | 1 |
| 52780 | 3 x 70 / 35 rm | 37,5 | 2410,0 | 3500,0 | 2/0 |
| 52781 | 3 x 95 / 50 rm | 43,0 | 3296,0 | 4700,0 | 3/0 |
| 52782 | 3 x 120 / 70 rm | 48,0 | 4236,0 | 5880,0 | 4/0 |
| 52783 | 3 x 150 / 70 rm | 52,0 | 4992,0 | 7300,0 | 300 kcmil |
| 52784 | 3 x 185 / 95 rm | 57,5 | 6383,0 | 8760,0 | 350 kcmil |
| 52785 | 3 x 240 / 120 rm | 63,5 | 8242,0 | 11280,0 | 500 kcmil |
| 52786 | 4 x 1,5 / 1,5 re | 17,5 | 81,0 | 390,0 | 16 |
| 52787 | 4 x 2,5 / 2,5 re | 19,0 | 128,0 | 470,0 | 14 |
| 52788 | 4 x 4 / 4 re | 20,0 | 200,0 | 570,0 | 12 |
| 52789 | 4 x 6 / 6 re | 21,5 | 297,0 | 720,0 | 10 |
| 52790 | 4 x 10 / 10 rm | 24,0 | 504,0 | 1010,0 | 8 |
| 52791 | 4 x 16 / 16 rm | 26,5 | 796,0 | 1370,0 | 6 |
| 52792 | 4 x 25 / 16 rm | 30,5 | 1142,0 | 1940,0 | 4 |
| 52793 | 4 x 35 / 16 rm | 33,0 | 1526,0 | 2420,0 | 2 |
| 52794 | 4 x 50 / 25 rm | 37,5 | 2203,0 | 3240,0 | 1 |
| 52795 | 4 x 70 / 35 rm | 41,5 | 3082,0 | 4360,0 | 2/0 |
| 52796 | 4 x 95 / 50 rm | 47,5 | 4208,0 | 5900,0 | 3/0 |
| 52797 | 4 x 120 / 70 rm | 52,5 | 5388,0 | 7340,0 | 4/0 |
| 52798 | 4 x 150 / 70 rm | 57,5 | 6540,0 | 8840,0 | 300 kcmil |
| 52799 | 4 x 185 / 95 rm | 63,5 | 8159,0 | 11020,0 | 350 kcmil |
| 52800 | 4 x 240 / 120 rm | 70,0 | 10546,0 | 14140,0 | 500 kcmil |
| 52801 | 7 x 1,5 / 2,5 re | 20,5 | 133,0 | 520,0 | 16 |
| 52805 | 7 x 2,5 / 2,5 re | 22,0 | 200,0 | 630,0 | 14 |
| 52802 | 12 x 1,5 / 2,5 re | 26,0 | 205,0 | 770,0 | 16 |
| 52806 | 12 x 2,5 / 4 re | 28,0 | 334,0 | 950,0 | 14 |
| 52803 | 24 x 1,5 / 6 re | 35,0 | 413,0 | 1380,0 | 16 |
| 52807 | 24 x 2,5 / 10 re | 37,5 | 696,0 | 1750,0 | 14 |
| 52804 | 30 x 1,5 / 6 re | 37,0 | 499,0 | 1630,0 | 16 |
| 52808 | 30 x 2,5 / 10 re | 39,5 | 840,0 | 2080,0 | 14 |
