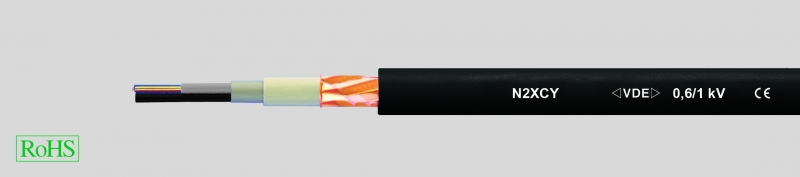

N2XCY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE, с повышенной токовой нагрузкой
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502
от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XCY, силовой кабель 0,6/1кВ, с концентрическим проводником, в соответствии с VDE, с повышенной токовой нагрузкой
-
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603, HD 603 S1 и IEC 60502от 7 жил в соответствии с DIN VDE 0276 часть 627, HD 627 S1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +90 °C
-
Допустимая температура при коротком замыкании(время короткого замыкания 5 сек.)+250 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4 кВ
-
Макс. допустимое растягивающее усилие= 50 Н/мм²
-
Минимальный радиус изгиба12хØ кабеля
- Медные однопроволочные проводники в соответствии с DIN VDE 0295 кл. 1, BS 6360 кл. 1, IEC 60228
- Изоляция жил из сшитого полиэтилена (XLPE), компаунд DIX3 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308
- Концентрическая повивная скрутка жил
- Заполняющий компаунд
-
Концентрический проводник,во внутреннем повиве — медные проволоки,во внешнем повиве — медная лента
- Внешняя PVC-оболочка, компаунд DMV6 в соответствии с HD 603.1
- Цвет оболочки — чёрный
-
Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
-
Самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
-
Цепи постоянного тока 1,8 кВ
-
Системы переменного токаОднофазные цепиОба внешних провода изолированы 1,4 ВОднофазные системыОдин внешний провод заземлён 0,7 кВ
-
Цепь трёхфазного тока 1,2 кВ
-
re = круглый однопроволочный провод
-
rm = круглый многопроволочный проводник
-
sm = секторный многопроволочный проводник
Данный силовой кабель используется в промышленности для распределительных установок, электростанций, подключений домов к электросетям и уличного освещения, а также в качестве кабеля управления для передачи сигналов управления и регулирования измеряемых величин в тех областях, где требуется повышенная электрическая и механическая защита. Применяется для прокладки в земле, в воде, на открытом воздухе, внутри помещений, в бетоне и кабель-каналах. Благодаря повышенной рабочей температуре проводника до +90°C может быть увеличена токовая нагрузка на кабель. Концентрический кабель (С) можно применять в качестве PE-, PEN-проводника или в качестве экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 33212 | 2 x 1,5 | re / 1,5 | 13,0 | 53,0 | 205,0 | 16 |
| 33213 | 2 x 2,5 | re / 2,5 | 13,5 | 80,0 | 270,0 | 14 |
| 33214 | 2 x 4 | re / 4 | 15,5 | 123,0 | 360,0 | 12 |
| 33215 | 2 x 6 | re / 6 | 17,0 | 182,0 | 435,0 | 10 |
| 33216 | 2 x 10 | re / 10 | 19,5 | 312,0 | 590,0 | 8 |
| 33217 | 2 x 16 | re / 16 | 20,5 | 489,0 | 820,0 | 6 |
| 33218 | 3 x 1,5 | re / 1,5 | 13,5 | 66,0 | 225,0 | 16 |
| 33219 | 3 x 2,5 | re / 2,5 | 14,5 | 104,0 | 290,0 | 14 |
| 33220 | 3 x 4 | re / 16 | 16,5 | 161,0 | 400,0 | 12 |
| 33221 | 3 x 6 | re / 6 | 17,5 | 240,0 | 510,0 | 10 |
| 33222 | 3 x 10 | re / 10 | 20,0 | 408,0 | 850,0 | 8 |
| 33223 | 3 x 16 | re / 16 | 23,0 | 643,0 | 1080,0 | 6 |
| 33224 | 3 x 25 | rm / 16 | 25,1 | 902,0 | 1295,0 | 4 |
| 33225 | 3 x 25 | rm / 25 | 25,0 | 1003,0 | 1375,0 | 4 |
| 33226 | 3 x 35 | sm / 16 | 25,1 | 1190,0 | 1441,0 | 2 |
| 33227 | 3 x 35 | sm / 35 | 25,4 | 1402,0 | 1619,0 | 2 |
| 33228 | 3 x 50 | sm / 25 | 27,3 | 1723,0 | 1902,0 | 1 |
| 33229 | 3 x 50 | sm / 50 | 27,7 | 2000,0 | 2107,0 | 1 |
| 33230 | 3 x 70 | sm / 35 | 32,2 | 2410,0 | 2700,0 | 2/0 |
| 33231 | 3 x 70 | sm / 70 | 32,7 | 2796,0 | 3005,0 | 2/0 |
| 33232 | 3 x 95 | sm / 50 | 35,3 | 3296,0 | 3588,0 | 3/0 |
| 33233 | 3 x 95 | sm / 95 | 35,8 | 3791,0 | 4017,0 | 3/0 |
| 33234 | 3 x 120 | sm / 120 | 38,9 | 4786,0 | 4998,0 | 4/0 |
| 33235 | 3 x 120 | sm / 70 | 38,9 | 4236,0 | 4534,0 | 4/0 |
| 33236 | 3 x 150 | sm / 120 | 43,4 | 5970,0 | 5937,0 | 300 kcmil |
| 33237 | 3 x 150 | sm / 70 | 43,4 | 5100,0 | 5473,0 | 300 kcmil |
| 33238 | 3 x 185 | sm / 95 | 47,4 | 6383,0 | 6831,0 | 350 kcmil |
| 33239 | 3 x 240 | sm / 120 | 52,5 | 8242,0 | 8809,0 | 500 kcmil |
| 33240 | 4 x 1,5 | re / 1,5 | 14,5 | 81,0 | 260,0 | 16 |
| 33241 | 4 x 2,5 | re / 2,5 | 15,5 | 128,0 | 350,0 | 14 |
| 33242 | 4 x 4 | re / 4 | 17,0 | 200,0 | 470,0 | 12 |
| 33243 | 4 x 6 | re / 6 | 18,5 | 297,0 | 590,0 | 10 |
| 33244 | 4 x 10 | re / 10 | 21,0 | 504,0 | 900,0 | 8 |
| 33245 | 4 x 16 | re / 16 | 23,0 | 796,0 | 1250,0 | 6 |
| 33246 | 4 x 25 | re / 16 | 27,2 | 1142,0 | 1559,0 | 4 |
| 33247 | 4 x 35 | sm / 16 | 27,2 | 1526,0 | 1812,0 | 2 |
| 33248 | 4 x 50 | sm / 25 | 30,6 | 2203,0 | 2413,0 | 1 |
| 33249 | 4 x 70 | sm / 35 | 35,9 | 3082,0 | 3420,0 | 2/0 |
| 33250 | 4 x 95 | sm / 50 | 39,5 | 4208,0 | 4561,0 | 3/0 |
| 33251 | 4 x 120 | sm / 16 | 44,5 | 5388,0 | 5819,0 | 4/0 |
| 33252 | 4 x 150 | sm / 70 | 48,6 | 6540,0 | 6972,0 | 300 kcmil |
| 33253 | 5 x 1,5 | re / 1,5 | 15,0 | 95,0 | 330,0 | 16 |
| 33254 | 5 x 2,5 | re / 2,5 | 16,0 | 152,0 | 400,0 | 14 |
| 33255 | 5 x 4 | re / 4 | 19,0 | 238,0 | 560,0 | 12 |
| 33256 | 5 x 6 | re / 6 | 21,0 | 355,0 | 710,0 | 10 |
| 33257 | 5 x 10 | re / 10 | 23,0 | 600,0 | 1000,0 | 8 |
| 33258 | 5 x 16 | re / 16 | 24,3 | 931,0 | 1233,0 | 6 |
| 33259 | 7 x 1,5 | re / 1,5 | 16,0 | 133,0 | 350,0 | 16 |
| 33260 | 7 x 2,5 | re / 2,5 | 17,5 | 200,0 | 450,0 | 14 |
| 33261 | 7 x 4 | re / 4 | 21,0 | 315,0 | 670,0 | 12 |
| 33262 | 7 x 6 | re / 6 | 24,0 | 470,0 | 790,0 | 10 |
| 33263 | 10 x 1,5 | re / 2,5 | 19,0 | 176,0 | 440,0 | 16 |
| 33264 | 10 x 2,5 | re / 4 | 20,5 | 286,0 | 600,0 | 14 |
| 33265 | 12 x 1,5 | re / 2,5 | 20,0 | 205,0 | 500,0 | 16 |
| 33266 | 12 x 2,5 | re / 4 | 21,0 | 334,0 | 660,0 | 14 |
| 33267 | 14 x 1,5 | re / 2,5 | 20,5 | 234,0 | 540,0 | 16 |
| 33268 | 14 x 2,5 | re / 6 | 22,5 | 403,0 | 800,0 | 14 |
| 33269 | 19 x 1,5 | re / 2,5 | 23,0 | 320,0 | 690,0 | 16 |
| 33270 | 19 x 2,5 | re / 6 | 23,5 | 523,0 | 950,0 | 14 |
| 33271 | 30 x 1,5 | re / 2,5 | 27,0 | 499,0 | 1230,0 | 16 |
| 33272 | 30 x 2,5 | re / 10 | 30,0 | 840,0 | 1610,0 | 14 |
| 33273 | 40 x 1,5 | re / 2,5 | 30,0 | 696,0 | 1590,0 | 16 |
| 33274 | 40 x 2,5 | re / 10 | 35,0 | 1080,0 | 2100,0 | 14 |
