N2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон
при монтаже до -20 °C
Рабочая температура макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ
- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
-
Температурный диапазонпри монтаже до -20 °C
- Рабочая температура макс. 90°C
-
Температура при коротком замыкании 250 °C(время короткого замыкания до 5 сек.)
-
Номинальные напряженияU0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
-
Рабочие напряжения, 50 Гцдля 6/10 кВ = макс. 12 кВдля 12/20 кВ = макс. 24 кВдля 18/30 кВ = макс. 36 кВ
-
Испытательные напряжениядля 6/10 кВ = 15 кВдля 12/20 кВ = 30 кВдля 18/30 кВ = 45 кВ
-
Минимальный радиус изгибапри прокладке макс. 15х Ø кабеля
-
Токовая нагрузкасм. таблицу в приложении

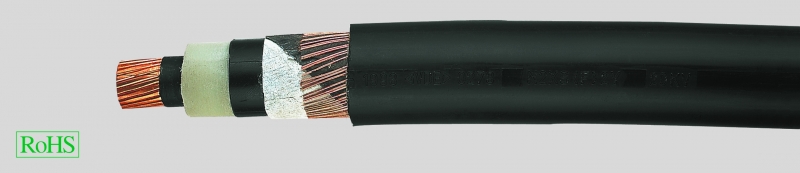

- Медные многопроволочные проводники в соответствии с DIN VDE 0295 кл. 2, BS 6360 кл.2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
- Продольно водонепроницаемая проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Продольно водонепроницаемая обмотка
- Лента из алюминия, сшитая с PE-оболочкой
- Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый проводник, многопроволочный
- другие типы и размеры по запросу
Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Al/PE слоистая оболчка водонепроницаема в поперечном направлении. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| 33054 | 1 x 35 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 2,5 | 28,0 | 518,0 | 860,0 |
| 33055 | 1 x 50 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 2,5 | 30,0 | 662,0 | 1000,0 |
| 33056 | 1 x 70 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 2,5 | 32,0 | 854,0 | 1350,0 |
| 33057 | 1 x 95 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 2,5 | 33,0 | 1094,0 | 1680,0 |
| 33058 | 1 x 120 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 2,5 | 34,0 | 1334,0 | 2070,0 |
| 33059 | 1 x 150 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 2,5 | 36,0 | 1723,0 | 2350,0 |
| 33060 | 1 x 185 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 2,5 | 38,0 | 2059,0 | 2710,0 |
| 33061 | 1 x 240 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 2,5 | 40,0 | 2587,0 | 3260,0 |
| 38049 | 1 x 300 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 2,5 | 42,0 | 3163,0 | 3850,0 |
| 38050 | 1 x 400 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 2,5 | 46,0 | 4234,0 | 4740,0 |
| 38051 | 1 x 500 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 2,5 | 49,0 | 5194,0 | 5800,0 |
| 38052 | 1 x 630 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 2,5 | 51,0 | 6442,0 | 7120,0 |
| 38053 | 1 x 35 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 2,5 | 33,0 | 518,0 | 1020,0 |
| 33066 | 1 x 50 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 2,5 | 35,0 | 662,0 | 1170,0 |
| 33067 | 1 x 70 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 2,5 | 36,0 | 854,0 | 1470,0 |
| 33083 | 1 x 95 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 2,5 | 38,0 | 1094,0 | 1860,0 |
| 33069 | 1 x 120 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 2,5 | 39,0 | 1334,0 | 2260,0 |
| 33070 | 1 x 150 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 2,5 | 41,0 | 1723,0 | 2550,0 |
| 33071 | 1 x 185 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 2,5 | 43,0 | 2059,0 | 2920,0 |
| 33072 | 1 x 240 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 2,5 | 45,0 | 2587,0 | 3490,0 |
| 33073 | 1 x 300 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 2,5 | 47,0 | 3163,0 | 4090,0 |
| 33074 | 1 x 400 | rm / 35 | 24 | 12 / 20 | 5,5 | 35 | 2,5 | 50,0 | 4234,0 | 5010,0 |
| 33075 | 1 x 500 | rm / 35 | 24 | 12 / 20 | 5,5 | 35 | 2,5 | 54,0 | 5194,0 | 6090,0 |
| 38054 | 1 x 630 | rm / 35 | 24 | 12 / 20 | 5,5 | 35 | 2,5 | 55,0 | 6442,0 | 7440,0 |
| 34312 | 1 x 50 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 2,5 | 36,0 | 662,0 | 1400,0 |
| 38055 | 1 x 70 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 2,5 | 40,0 | 854,0 | 1710,0 |
| 38056 | 1 x 95 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 2,5 | 42,0 | 1094,0 | 2110,0 |
| 38057 | 1 x 120 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 2,5 | 44,0 | 1334,0 | 2520,0 |
| 38058 | 1 x 150 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 2,5 | 45,0 | 1723,0 | 2830,0 |
| 34313 | 1 x 185 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 2,5 | 47,0 | 2059,0 | 3210,0 |
| 38059 | 1 x 240 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 2,5 | 49,0 | 2587,0 | 3790,0 |
| 34314 | 1 x 300 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 2,5 | 52,0 | 3163,0 | 4430,0 |
| 34315 | 1 x 400 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 2,5 | 55,0 | 4234,0 | 5390,0 |
| 38060 | 1 x 500 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 2,5 | 58,0 | 5194,0 | 6500,0 |
| 38061 | 1 x 630 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 2,5 | 60,0 | 6442,0 | 7870,0 |
