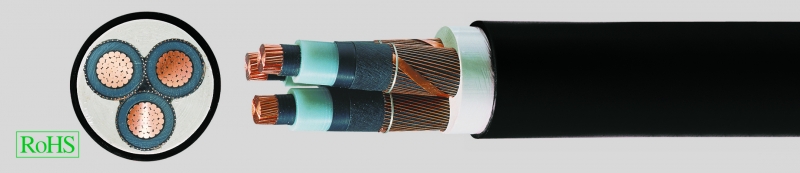

N2XSEH 3x ... 6_10kV
Производитель —
Оценка (средняя 4)
Технические характеристики
Трехжильный кабель среднего напряжения с XLPE изоляцией в соответствии с DIN VDE 0276 или IEC 60502
Температрурный диапазон
при прокладке -20°C
Рабочая температура
макс. +90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XSEH 3x ... 6_10kV
- Трехжильный кабель среднего напряжения с XLPE изоляцией в соответствии с DIN VDE 0276 или IEC 60502
-
Температрурный диапазонпри прокладке -20°C
-
Рабочая температурамакс. +90°C
-
Температура при коротком замыканиипроводник +250°Cэкран +350°C(время короткого замыкания макс. 5 с)
- Номинально напряжение U0/U 6/10 кВ
- Рабочее напряжение макс. 12 кВ
- Испытательное напряжение 15 кВ
- Испытательно напряжение постоянного тока 48 кВ
-
Минимальный радиус изгиба15xØ кабеля
-
Испытанияв соответствии с DIN VDE 0276 и IEC 60502
- Медные многопроволочные проводник в соответствии с DIN VDE 0295 кл.2, BS 6360 кл.2, IEC 60228 кл.2
- Внутренний токопроводящий слой
- Изоляция из сшитого полиэтилена X:LPE
- Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
- Проводящая обмотка
-
Экран: оплетка из медных проволок содной или двумя спиральными проводящими лентами
- Срутка жил
- Общая экструдированная обмотка
- Внешняя безгалогеновая оболочка
- Цвет оболочки — черный
- Безгалогеновый, не выделяющий коррозиооных и токсичных газов
- Не способствует распространению горения
- Низкое выделение дыма
- Используемые при изготовлении
-
Материалы не содержат кадмия, силиконаи веществ, разрушающих лакокрасочныепокрытия
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
Испытания
-
Самозатухающий и не распространяющий горение в соответствии сDIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, ттп испытания B)
- Коррозионная активность газов при горении в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
- Безгалогеновый в соотвествии с DIN VDE 0482 часть 267, DIN EN 50267-2-1, IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
- Плотность дыма в соответствии с DIN VDE 0482 часть 1034-1+2, DIN EN 61034-1+2, IEC 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
- rm = круглый прводник, многопроволочный
Используется для прокладки внутри помещений и в кабель-каналах, для стационарной прокладки на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Ограниченно годен для прокладки в земле, если существует опасность механического повреждения оболочки. Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с
XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² |
Isolier- wanddicke mm |
Schirm- querschnitt mm² |
Mantel- Wanddicke Nennwert mm |
Außen-Ø ca. mm | Cu-Zahl kg / km | Gewicht ca. kg / km | Preis EUR / 100m Cu 0,- | |
| 38041 | 3 x 50 | rm / 16 | 3,4 | 16 | 2,5 | 50,0 | 1670,0 | 3800,0 | 4446,00 |
| 38042 | 3 x 70 | rm / 16 | 3,4 | 16 | 2,5 | 54,0 | 2250,0 | 4650,0 | 5022,00 |
| 38043 | 3 x 95 | rm / 16 | 3,4 | 16 | 2,5 | 58,0 | 2995,0 | 5700,0 | 5982,00 |
| 38044 | 3 x 120 | rm / 16 | 3,4 | 16 | 2,5 | 61,0 | 3715,0 | 6800,0 | 6496,00 |
| 38045 | 3 x 150 | rm / 25 | 3,4 | 25 | 2,5 | 65,0 | 4635,0 | 7900,0 | 7139,00 |
| 38046 | 3 x 185 | rm / 25 | 3,4 | 25 | 2,5 | 68,0 | 5645,0 | 9350,0 | 8320,00 |
| 38047 | 3 x 240 | rm / 25 | 3,4 | 25 | 2,5 | 74,0 | 7274,0 | 11450,0 | 9633,00 |
Купить N2XSEH 3x ... 6_10kV в регионе Ярославль.
