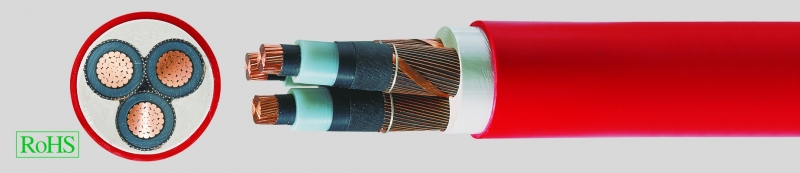

N2XSEY 3 x …6/10кВ, XLPE-изоляция, экранированный, медный проводник, PVC-оболочка
Производитель —
Оценка (средняя 5)
Технические характеристики
Трёхжильный кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 согласно IEC 60502
Температурный диапазон
при прокладке -5°C
Рабочая температура
макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XSEY 3 x …6/10кВ, XLPE-изоляция, экранированный, медный проводник, PVC-оболочка
- Трёхжильный кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 согласно IEC 60502
-
Температурный диапазонпри прокладке -5°C
-
Рабочая температурамакс. 90°C
-
Температура при коротком замыканиипроводник + 250°Cэкран + 350°C(время короткого замыкания до 5 сек.)
-
Номинальное напряжениеU0/U 6/10 кВ
- Рабочее напряжение макс. 12 кВ
- Испытательное напряжение 15 кВ
- Тестовое постоянное напряжение 48 кВ
-
Минимальный радиус изгиба15х Ø кабеля
-
Требования к испытаниямв соответствии с DIN VDE 0276 и IEC 60502
- Медный проводник в соответствии с DIN VDE 0295 кл. 2, многопроволочный, BS 6360 кл. 2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE)
- Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
- Проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- 3 скрученные жилы
- Общая экструдированная оболочка жил
- Внешняя PVC-оболочка, в соответствии с HD 620 S2
- Цвет оболочки — красный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
-
Примечание по монтажуВнутренний токопроводящий слой, изоляция жил и внешний токопроводящий слой экструдируются совместно за один рабочий цикл, благодаря чему они плотно соединены друг с другом. При монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
- rm = круглый проводник, многопроволочный
- Указанные в таблице значения допустимой токовой нагрузки при прокладке в земле соответствуют удельному сопротивлению почвы в 1 К х м/Вт, глубине прокладки 0,7 м, t почвы 20°C, коэффициенту нагрузки 0,7
- Коэффициенты перерасчёта для прокладки в земле, особенно при укладке нескольких кабелей рядом друг с другом, и соотв. требования изложены в DIN VDE 0298 часть 2 или DIN VDE 0276 часть 1000
- Указанные в таблице значения допустимой токовой нагрузки при прокладке на открытом воздухе относятся к температуре воздуха 30°C, коэффициенту нагрузки 1,0.
-
Коэффициенты перерасчёта для прокладки на воздухеt воздуха / коэффициент перерасчёта15°C/1,12; 20°C/1,08; 25°C/1,04; 30°C/1,0; 35°C/0,96; 35°C/0,96; 40°C/0,91; 45°C/0,87; 50°C/0,82;
Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, а также в промышленных и распределительных установках и электростанциях. Ограниченное применение при монтаже в земле, когда вследствие сильных механических напряжений может быть повреждена внешняя оболочка. Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Толщина изолирующей стенки мм |
Сечение экрана mm² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 34339 | 3 x 25 | rm / 16 | 3,4 | 16 | 43,0 | 1046,0 | 2850,0 | 4 |
| 34340 | 3 x 35 | rm / 16 | 3,4 | 16 | 48,0 | 1210,0 | 3300,0 | 2 |
| 34341 | 3 x 50 | rm / 16 | 3,4 | 16 | 50,0 | 1670,0 | 3750,0 | 1 |
| 34342 | 3 x 70 | rm / 16 | 3,4 | 16 | 54,0 | 2250,0 | 4650,0 | 2/0 |
| 34343 | 3 x 95 | rm / 16 | 3,4 | 16 | 58,0 | 2995,0 | 5700,0 | 3/0 |
| 34344 | 3 x 120 | rm / 16 | 3,4 | 16 | 61,0 | 3715,0 | 6700,0 | 4/0 |
| 34345 | 3 x 150 | rm / 25 | 3,4 | 25 | 65,0 | 4635,0 | 7900,0 | 300 kcmil |
| 34346 | 3 x 185 | rm / 25 | 3,4 | 25 | 68,0 | 5645,0 | 9200,0 | 350 kcmil |
| 34347 | 3 x 240 | rm / 25 | 3,4 | 25 | 74,0 | 7274,0 | 11450,0 | 500 kcmil |
| 34348 | 3 x 300 | rm / 25 | 3,4 | 25 | 79,0 | 9160,0 | 14450,0 | 600 kcmil |
