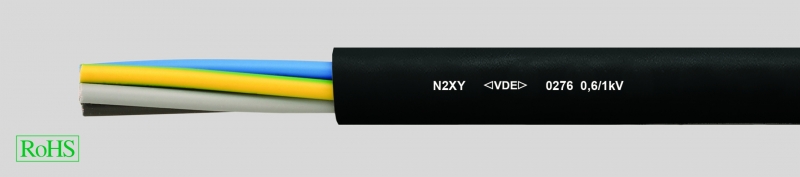

N2XY, силовой кабель, 0,6/1кВ, в соответствии с VDE, с повышенной мощностью
Производитель —
Оценка (средняя 5)
Технические характеристики
Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 S1 или HD 603.1 и IEC 60502
Температурный диапазон
подвижно от -5 °C до +50 °C
стационарно от -40 °C до +70 °C
Допустимая рабочая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — N2XY, силовой кабель, 0,6/1кВ, в соответствии с VDE, с повышенной мощностью
- Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 603 S1 или HD 603.1 и IEC 60502
-
Температурный диапазонподвижно от -5 °C до +50 °Cстационарно от -40 °C до +70 °C
-
Допустимая рабочая температурапроводника +90 °C
-
Допустимая температура при коротком замыкании +250 °C(время короткого замыкания 5 сек.)
-
Номинальное напряжениеU0/U 0,6/1 кВ
-
Испытательное напряжение 4 кВмакс. допустимое растягивающее усилие = 50 Н/мм²
-
Минимальный радиус изгибаодножильный — прибл. 15х Ø кабелямногожильный — прибл. 12х Ø кабеля
- Медный проводник в соответствии с DIN VDE 0295 кл. 1 или кл. 2, одно- или многопроволочный, BS 6360 кл. 1 или кл. 2, IEC 60228 кл. 1 или кл. 2
- Изоляция жил из сшитого полиэтилена, компаунд DIX3 в соответствии с HD 603.1
- Маркировка жил в соответствии с DIN VDE 0293-308, 0276 часть 603
- Концентрический повивная скрутка жил
- Внешняя PVC-оболочка, компаунд DMV6/DMP2 в соответствии с HD 603.1
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- Самозатухающий, не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
Предельно допустимое напряжение
- Цепи постоянного тока: 1,8 кВ
-
Системы переменного токаОднофазные цепи:оба внешних провода изолированы 1,4 ВОднофазные системы:один внешний провод заземлён 0,7 кВ
- Цепь трёхфазного тока: 1,2 кВ
-
re = круглый однопроволочный проводrm = круглый многопроволочный проводникsm = секторный многопроволочный проводник
-
J-исполнение = с желто-зеленой жилой заземленияO-исполнение = без желто-зеленой жилы заземления
Данный силовой кабель применяется для прокладки в земле, в воде, на открытом воздухе, в бетоне, внутри помещений, в кабель-каналах, для электростанций, промышленности и распределительных устройств, а также в местных электросетях в случаях, когда не предполагаются какие-то механические повреждения. Благодаря повышенной рабочей температуре проводника до +90°C может быть увеличена токовая нагрузка на кабель.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | Исполнение J Арт.№ | AWG-номер | Исполнение O Арт.№ | AWG-номер | |
| 1 x 16 | re | 11,5 | 154,0 | 242,0 | 32850 | 6 | 32862 | 6 |
| 1 x 25 | rm | 12,5 | 240,0 | 362,0 | 32851 | 4 | 32863 | 4 |
| 1 x 35 | rm | 13,5 | 336,0 | 470,0 | 32852 | 2 | 32864 | 2 |
| 1 x 50 | rm | 15,5 | 480,0 | 620,0 | 32853 | 1 | 32865 | 1 |
| 1 x 70 | rm | 17,0 | 672,0 | 805,0 | 32854 | 2/0 | 32866 | 2/0 |
| 1 x 95 | rm | 19,0 | 912,0 | 1108,0 | 32855 | 3/0 | 32867 | 3/0 |
| 1 x 120 | rm | 20,5 | 1152,0 | 1360,0 | 32856 | 4/0 | 32868 | 4/0 |
| 1 x 150 | rm | 23,0 | 1440,0 | 1670,0 | 32857 | 300 kcmil | 32869 | 300 kcmil |
| 1 x 185 | rm | 25,5 | 1776,0 | 2050,0 | 32858 | 350 kcmil | 32870 | 350 kcmil |
| 1 x 240 | rm | 28,5 | 2304,0 | 2635,0 | 32859 | 500 kcmil | 32871 | 500 kcmil |
| 1 x 300 | rm | 30,0 | 2880,0 | 3200,0 | 32860 | 600 kcmil | 32872 | 600 kcmil |
| 1 x 400 | rm | 34,0 | 3840,0 | 4150,0 | 32861 | 750 kcmil | 32873 | 750 kcmil |
| 4 x 16 | rm | 21,5 | 614,0 | 1042,0 | 32874 | 6 | 32884 | 6 |
| 4 x 25 | rm | 26,0 | 960,0 | 1640,0 | 32875 | 4 | 32885 | 4 |
| 4 x 35 | rm | 27,5 | 1344,0 | 1760,0 | 32876 | 2 | 32886 | 2 |
| 4 x 50 | sm | 30,0 | 1920,0 | 2350,0 | 32877 | 1 | 32887 | 1 |
| 4 x 70 | sm | 34,0 | 2688,0 | 3100,0 | 32878 | 2/0 | 32888 | 2/0 |
| 4 x 95 | sm | 39,0 | 3648,0 | 4250,0 | 32879 | 3/0 | 32889 | 3/0 |
| 4 x 120 | sm | 42,5 | 4608,0 | 5300,0 | 32880 | 4/0 | 32890 | 4/0 |
| 4 x 150 | sm | 47,5 | 5760,0 | 6400,0 | 32881 | 300 kcmil | 32891 | 300 kcmil |
| 4 x 185 | sm | 52,0 | 7104,0 | 8500,0 | 32882 | 350 kcmil | 32892 | 350 kcmil |
| 4 x 240 | sm | 58,0 | 9216,0 | 11000,0 | 32883 | 500 kcmil | 32893 | 500 kcmil |
Купить N2XY, силовой кабель, 0,6/1кВ, в соответствии с VDE, с повышенной мощностью в регионе Ярославль.
