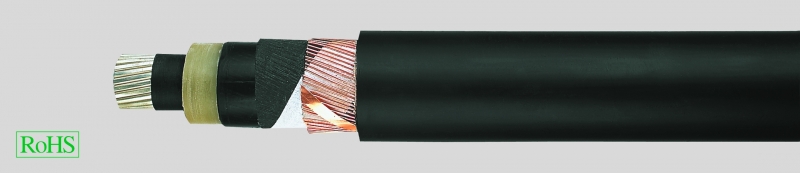

NA2XS(F)2Y, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, продольно водонепроницаемый, PE-оболочка
Производитель —
Оценка (средняя 3)
Технические характеристики
Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон
при прокладке до -20 °C
Рабочая температура
макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NA2XS(F)2Y, 6/10кВ, 12/20кВ, 18/30кВ, XLPE-изоляция, алюминиевый проводник, 1-жильный, экранированный, продольно водонепроницаемый, PE-оболочка
- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
-
Температурный диапазонпри прокладке до -20 °C
-
Рабочая температурамакс. 90°C
-
Температура при короткомзамыкании 250 °C(время короткого замыкания до 5 сек.)
-
Номинальные напряженияU0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
-
Рабочие напряжениядля 6/10 кВ = макс. 12 кВдля 12/20 кВ = макс. 24 кВдля 18/30 кВ = макс. 36 кВ
-
Испытательные напряжениядля 6/10 кВ = 15 кВдля 12/20 кВ = 30 кВдля 18/30 кВ = 45 кВ
-
Минимальный радиус изгибапри прокладке макс. 15х Ø кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл.2, многопроволочный, BS 6360 кл.2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
- Продольно водонепроницаемая проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Продольно водонепроницаемая обмотка
- Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
- Цвет оболочки — чёрный
- Толщина стенки оболочки — номинальное значение 2,5 мм
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый прводник, многопроволочный
- Другие типы и размеры по запросу
Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях.
Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Рабочее напряжение макс. |
Номинальное напряжение kV |
Сечение экрана mm² |
Внешний Ø пр. мм | Вес меди кг / км | Вес алюминия кг / км | Вес пр. кг / км | AWG-номер | |
| 32600 | 1 x 35 | rm / 16 | 12 | 6 / 10 | 16 | 26,0 | 182,0 | 102,0 | 780,0 | 2 |
| 32601 | 1 x 50 | rm / 16 | 12 | 6 / 10 | 16 | 28,0 | 182,0 | 145,0 | 850,0 | 1 |
| 32602 | 1 x 70 | rm / 16 | 12 | 6 / 10 | 16 | 30,0 | 182,0 | 203,0 | 980,0 | 2/0 |
| 32603 | 1 x 95 | rm / 16 | 12 | 6 / 10 | 16 | 31,0 | 182,0 | 276,0 | 1080,0 | 3/0 |
| 32604 | 1 x 120 | rm / 16 | 12 | 6 / 10 | 16 | 32,0 | 182,0 | 348,0 | 1150,0 | 4/0 |
| 32605 | 1 x 150 | rm / 25 | 12 | 6 / 10 | 25 | 34,0 | 283,0 | 435,0 | 1280,0 | 300 kcmil |
| 32606 | 1 x 185 | rm / 25 | 12 | 6 / 10 | 25 | 36,0 | 283,0 | 537,0 | 1420,0 | 350 kcmil |
| 32607 | 1 x 240 | rm / 25 | 12 | 6 / 10 | 25 | 38,0 | 283,0 | 696,0 | 1630,0 | 500 kcmil |
| 32608 | 1 x 300 | rm / 25 | 12 | 6 / 10 | 25 | 40,0 | 283,0 | 870,0 | 1950,0 | 600 kcmil |
| 32609 | 1 x 400 | rm / 35 | 12 | 6 / 10 | 35 | 44,0 | 394,0 | 1160,0 | 2350,0 | 750 kcmil |
| 32610 | 1 x 500 | rm / 35 | 12 | 6 / 10 | 35 | 47,0 | 394,0 | 1450,0 | 2780,0 | 1000 kcmil |
| 32611 | 1 x 50 | rm / 16 | 24 | 12 / 20 | 16 | 33,0 | 182,0 | 145,0 | 920,0 | 1 |
| 32612 | 1 x 70 | rm / 16 | 24 | 12 / 20 | 16 | 34,0 | 182,0 | 203,0 | 1030,0 | 2/0 |
| 32613 | 1 x 95 | rm / 16 | 24 | 12 / 20 | 16 | 36,0 | 182,0 | 276,0 | 1140,0 | 3/0 |
| 32614 | 1 x 120 | rm / 16 | 24 | 12 / 20 | 16 | 37,0 | 182,0 | 348,0 | 1250,0 | 4/0 |
| 32615 | 1 x 150 | rm / 25 | 24 | 12 / 20 | 25 | 39,0 | 283,0 | 435,0 | 1320,0 | 300 kcmil |
| 32616 | 1 x 185 | rm / 25 | 24 | 12 / 20 | 25 | 41,0 | 283,0 | 537,0 | 1570,0 | 350 kcmil |
| 32617 | 1 x 240 | rm / 25 | 24 | 12 / 20 | 25 | 43,0 | 283,0 | 696,0 | 1780,0 | 500 kcmil |
| 32618 | 1 x 300 | rm / 25 | 24 | 12 / 20 | 25 | 45,0 | 283,0 | 870,0 | 2100,0 | 600 kcmil |
| 32619 | 1 x 400 | rm / 35 | 24 | 12 / 20 | 35 | 48,0 | 394,0 | 1160,0 | 2480,0 | 750 kcmil |
| 32620 | 1 x 500 | rm / 35 | 24 | 12 / 20 | 35 | 52,0 | 394,0 | 1450,0 | 2900,0 | 1000 kcmil |
| 32621 | 1 x 50 | rm / 16 | 36 | 18 / 30 | 16 | 37,0 | 182,0 | 145,0 | 1250,0 | 1 |
| 32622 | 1 x 70 | rm / 16 | 36 | 18 / 30 | 16 | 38,0 | 182,0 | 203,0 | 1500,0 | 2/0 |
| 32623 | 1 x 95 | rm / 16 | 36 | 18 / 30 | 16 | 40,0 | 182,0 | 276,0 | 1700,0 | 3/0 |
| 32624 | 1 x 120 | rm / 16 | 36 | 18 / 30 | 16 | 42,0 | 182,0 | 348,0 | 1800,0 | 4/0 |
| 32625 | 1 x 150 | rm / 25 | 36 | 18 / 30 | 25 | 43,0 | 283,0 | 435,0 | 2050,0 | 300 kcmil |
| 32626 | 1 x 185 | rm / 25 | 36 | 18 / 30 | 25 | 45,0 | 283,0 | 537,0 | 2150,0 | 350 kcmil |
| 32627 | 1 x 240 | rm / 25 | 36 | 18 / 30 | 25 | 47,0 | 283,0 | 696,0 | 2400,0 | 500 kcmil |
| 32628 | 1 x 300 | rm / 25 | 36 | 18 / 30 | 25 | 50,0 | 283,0 | 870,0 | 2700,0 | 600 kcmil |
| 32629 | 1 x 400 | rm / 35 | 36 | 18 / 30 | 35 | 53,0 | 394,0 | 1160,0 | 3200,0 | 750 kcmil |
| 32630 | 1 x 500 | rm / 35 | 36 | 18 / 30 | 35 | 56,0 | 394,0 | 1450,0 | 3555,0 | 1000 kcmil |
