NA2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель среднего напряжения с XLPE-изоляцией в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон
при прокладке до -20°C
Рабочая температура
макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NA2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ
- Кабель среднего напряжения с XLPE-изоляцией в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
-
Температурный диапазонпри прокладке до -20°C
-
Рабочая температурамакс. 90°C
-
Температура при короткомзамыкании 250 °C(время короткого замыкания до 5 сек.)
-
Номинальные напряженияU0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
-
Рабочие напряжениядля 6/10 кВ макс. 12 кВдля 12/10 кВ макс. 24 кВдля 18/30 кВ макс. 36 кВ
-
Испытательные напряжениядля 6/10 кВ = 15 кВдля 12/20 кВ = 30 кВдля 18/30 кВ = 45 кВ
-
Минимальный радиус изгибапри прокладке 15хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении

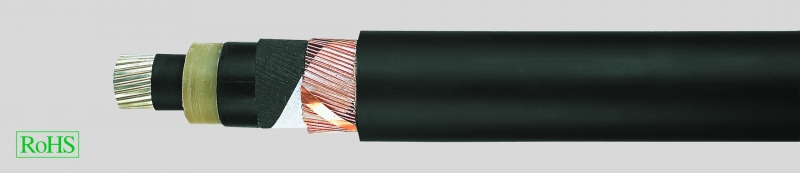

- Алюминиевый проводник в соответствии с DIN VDE 0295 кл. 2, многопроволочный, BS 6360 кл.2, IEC 60228 кл.2
- Внутренний токопроводящий слой
- Изоляция — XLPE компаунд DIX8 в соотв. с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый сизоляцией жил
- Обмотка, водонепроницаемая в продольном направлении
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Обмотка, водонепроницаемая в продольном направлении
- Алюминиевая полоса с PE-оболочкой
- Сшитый
- Внешняя оболочка PE компаунд DMP2 в соотв. с HD 620 S2
- Цвет оболочки черный
-
Толщина изоляцииноминальное значение 2,5 мм
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
- rm = круглый проводник, многопроволочный
- Другие типы и размеры по запросу
Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Al/PE-слоистая оболочка водонепроницаема в поперечном направлении. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2). Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² |
Betriebs- spannung max. |
Nenn- spannung kV |
Isolier- wanddicke mm |
Schirm- querschnitt mm² |
Außen-Ø ca. mm | Cu-Zahl kg / km | Alu-Zahl kg / km | Gewicht ca. kg / km | |
| 38062 | 1 x 50 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 30,0 | 182,0 | 145,0 | 710,0 |
| 38063 | 1 x 70 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 32,0 | 182,0 | 203,0 | 890,0 |
| 38064 | 1 x 95 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 33,0 | 182,0 | 276,0 | 1100,0 |
| 38065 | 1 x 120 | rm / 16 | 12 | 6 / 10 | 3,4 | 16 | 34,0 | 182,0 | 348,0 | 1330,0 |
| 38066 | 1 x 150 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 36,0 | 283,0 | 435,0 | 1450,0 |
| 38067 | 1 x 185 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 38,0 | 283,0 | 537,0 | 1580,0 |
| 38068 | 1 x 240 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 40,0 | 283,0 | 696,0 | 1780,0 |
| 38069 | 1 x 300 | rm / 25 | 12 | 6 / 10 | 3,4 | 25 | 42,0 | 283,0 | 870,0 | 1990,0 |
| 38070 | 1 x 400 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 46,0 | 394,0 | 1160,0 | 2320,0 |
| 38071 | 1 x 500 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 49,0 | 394,0 | 1450,0 | 2690,0 |
| 38072 | 1 x 630 | rm / 35 | 12 | 6 / 10 | 3,4 | 35 | 51,0 | 394,0 | 1827,0 | 3160,0 |
| 38073 | 1 x 50 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 35,0 | 182,0 | 145,0 | 870,0 |
| 38074 | 1 x 70 | rm / 16 | 12 | 12 / 20 | 5,5 | 16 | 36,0 | 182,0 | 203,0 | 1060,0 |
| 38075 | 1 x 95 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 38,0 | 182,0 | 276,0 | 1280,0 |
| 38076 | 1 x 120 | rm / 16 | 24 | 12 / 20 | 5,5 | 16 | 39,0 | 182,0 | 348,0 | 1520,0 |
| 33089 | 1 x 150 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 41,0 | 283,0 | 435,0 | 1650,0 |
| 38077 | 1 x 185 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 43,0 | 283,0 | 537,0 | 1800,0 |
| 38078 | 1 x 240 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 45,0 | 283,0 | 696,0 | 2000,0 |
| 38079 | 1 x 300 | rm / 25 | 24 | 12 / 20 | 5,5 | 25 | 47,0 | 283,0 | 870,0 | 2230,0 |
| 38080 | 1 x 400 | rm / 35 | 24 | 12 / 20 | 5,5 | 35 | 50,0 | 394,0 | 1160,0 | 2580,0 |
| 38081 | 1 x 500 | rm / 35 | 24 | 12 / 20 | 5,5 | 35 | 54,0 | 394,0 | 1450,0 | 2980,0 |
| 38082 | 1 x 630 | rm / 35 | 24 | 6 / 10 | 5,5 | 35 | 55,0 | 394,0 | 1827,0 | 3480,0 |
| 33084 | 1 x 50 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 39,0 | 182,0 | 145,0 | 1100,0 |
| 33085 | 1 x 70 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 40,0 | 182,0 | 203,0 | 1300,0 |
| 38083 | 1 x 95 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 42,0 | 182,0 | 276,0 | 1530,0 |
| 38084 | 1 x 120 | rm / 16 | 36 | 18 / 30 | 8 | 16 | 44,0 | 182,0 | 348,0 | 1780,0 |
| 38085 | 1 x 150 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 45,0 | 283,0 | 435,0 | 1920,0 |
| 38086 | 1 x 185 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 47,0 | 283,0 | 537,0 | 2080,0 |
| 38087 | 1 x 240 | rm / 25 | 36 | 10 / 30 | 8 | 25 | 49,0 | 283,0 | 696,0 | 2300,0 |
| 38088 | 1 x 300 | rm / 25 | 36 | 18 / 30 | 8 | 25 | 52,0 | 283,0 | 870,0 | 2550,0 |
| 38089 | 1 x 400 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 55,0 | 394,0 | 1160,0 | 2960,0 |
| 38090 | 1 x 500 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 30,0 | 394,0 | 1450,0 | 3380,0 |
| 38091 | 1 x 630 | rm / 35 | 36 | 18 / 30 | 8 | 35 | 60,0 | 394,0 | 1827,0 | 3900,0 |
