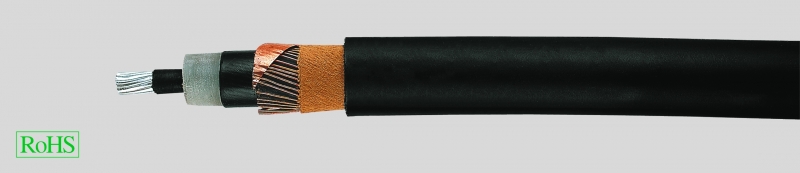

NA2XS2Y, 6/10кВ, 12/20кВ, 18/30кВ XLPE-изоляция, медный экран, одножильный, экранированный, РЕ-оболочка
Производитель —
Оценка (средняя 4)
Технические характеристики
Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
Температурный диапазон
при прокладке до -20 °C
Рабочая температура
макс. 90°C
Температура при коротком...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NA2XS2Y, 6/10кВ, 12/20кВ, 18/30кВ XLPE-изоляция, медный экран, одножильный, экранированный, РЕ-оболочка
- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
-
Температурный диапазонпри прокладке до -20 °C
-
Рабочая температурамакс. 90°C
-
Температура при короткомзамыкании 250 °C(время короткого замыкания до 5 сек.)
-
Номинальные напряженияU0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
-
Рабочие напряжениядля 6/10 кВ = макс. 12 кВдля 12/10 кВ = макс. 24 кВдля 18/30 кВ = макс. 36 кВ
-
Испытательные напряжениядля 6/10 кВ = 15 кВдля 12/20 кВ = 30 кВдля 18/30 кВ = 45 кВ
-
Минимальный радиус изгиба15хØ кабеля
-
Допустимая токовая нагрузкасм. табл. в приложении
-
Алюминиевый прводник в соответствии сDIN VDE 0295 кл. 2, многопроволочный,BS 6360 кл.2, IEC 60228 кл.2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
- Проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Обмотка
- Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
- Цвет оболочки — чёрный
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Примечание по монтажуЭкструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый проводник, многопроволочный
- Другие типы и размеры по запросу
Используется для прокладки внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Рабочее напряжение макс. |
Номинальное напряжение kV |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес алюминия кг / км | Вес пр. кг / км | AWG-номер | |
| 32520 | 1 x 50 | rm / 16 | 12 | 6 / 10 | 24,0 — 29,0 | 182,0 | 145,0 | 710,0 | 1 |
| 32521 | 1 x 70 | rm / 16 | 12 | 6 / 10 | 26,0 — 31,0 | 182,0 | 203,0 | 790,0 | 2/0 |
| 32522 | 1 x 95 | rm / 16 | 12 | 6 / 10 | 26,0 — 32,0 | 182,0 | 276,0 | 920,0 | 3/0 |
| 32523 | 1 x 120 | rm / 16 | 12 | 6 / 10 | 28,0 — 34,0 | 182,0 | 348,0 | 990,0 | 4/0 |
| 32524 | 1 x 150 | rm / 16 | 12 | 6 / 10 | 29,0 — 35,0 | 182,0 | 435,0 | 1110,0 | 300 kcmil |
| 32525 | 1 x 150 | rm / 25 | 12 | 6 / 10 | 29,0 — 35,0 | 283,0 | 435,0 | 1220,0 | 300 kcmil |
| 32527 | 1 x 185 | rm / 25 | 12 | 6 / 10 | 33,0 — 39,0 | 283,0 | 537,0 | 1370,0 | 350 kcmil |
| 32526 | 1 x 185 | rm / 16 | 12 | 6 / 10 | 31,0 — 37,0 | 182,0 | 537,0 | 1260,0 | 350 kcmil |
| 32528 | 1 x 240 | rm / 16 | 12 | 6 / 10 | 33,0 — 39,0 | 182,0 | 696,0 | 1480,0 | 500 kcmil |
| 32529 | 1 x 240 | rm / 25 | 12 | 6 / 10 | 33,0 — 39,0 | 283,0 | 696,0 | 1530,0 | 500 kcmil |
| 32530 | 1 x 300 | rm / 25 | 12 | 6 / 10 | 36,0 — 41,0 | 283,0 | 870,0 | 1820,0 | 600 kcmil |
| 32531 | 1 x 400 | rm / 35 | 12 | 6 / 10 | 40,0 — 45,0 | 394,0 | 1160,0 | 2220,0 | 750 kcmil |
| 32532 | 1 x 500 | rm / 35 | 12 | 6 / 10 | 43,0 — 48,0 | 394,0 | 1450,0 | 2570,0 | 1000 kcmil |
| 32533 | 1 x 50 | rm / 16 | 24 | 12 / 20 | 28,0 — 33,0 | 182,0 | 145,0 | 890,0 | 1 |
| 32534 | 1 x 70 | rm / 16 | 24 | 12 / 20 | 30,0 — 35,0 | 182,0 | 203,0 | 970,0 | 2/0 |
| 32535 | 1 x 95 | rm / 16 | 24 | 12 / 20 | 31,0 — 36,0 | 182,0 | 276,0 | 1120,0 | 3/0 |
| 32536 | 1 x 120 | rm / 16 | 24 | 12 / 20 | 32,0 — 38,0 | 182,0 | 348,0 | 1210,0 | 4/0 |
| 32538 | 1 x 150 | rm / 25 | 24 | 12 / 20 | 33,0 — 39,0 | 283,0 | 435,0 | 1420,0 | 300 kcmil |
| 32537 | 1 x 150 | rm / 16 | 24 | 12 / 20 | 33,0 — 39,0 | 182,0 | 435,0 | 1370,0 | 300 kcmil |
| 32540 | 1 x 185 | rm / 25 | 24 | 12 / 20 | 35,0 — 41,0 | 283,0 | 537,0 | 1570,0 | 350 kcmil |
| 32539 | 1 x 185 | rm / 16 | 24 | 12 / 20 | 35,0 — 41,0 | 182,0 | 537,0 | 1530,0 | 350 kcmil |
| 32542 | 1 x 240 | rm / 25 | 24 | 12 / 20 | 38,0 — 44,0 | 283,0 | 696,0 | 1830,0 | 500 kcmil |
| 32541 | 1 x 240 | rm / 16 | 24 | 12 / 20 | 38,0 — 44,0 | 182,0 | 696,0 | 1720,0 | 500 kcmil |
| 32543 | 1 x 300 | rm / 25 | 24 | 12 / 20 | 40,0 — 46,0 | 283,0 | 870,0 | 2070,0 | 600 kcmil |
| 32544 | 1 x 400 | rm / 35 | 24 | 12 / 20 | 43,0 — 49,0 | 394,0 | 1160,0 | 2460,0 | 750 kcmil |
| 32545 | 1 x 500 | rm / 35 | 24 | 12 / 20 | 46,0 — 52,0 | 394,0 | 1450,0 | 2890,0 | 1000 kcmil |
| 32546 | 1 x 50 | rm / 16 | 36 | 18 / 30 | 32,0 — 38,0 | 182,0 | 145,0 | 1120,0 | 1 |
| 32547 | 1 x 70 | rm / 16 | 36 | 18 / 30 | 34,0 — 40,0 | 182,0 | 203,0 | 1270,0 | 2/0 |
| 32548 | 1 x 95 | rm / 16 | 36 | 18 / 30 | 35,0 — 41,0 | 182,0 | 276,0 | 1380,0 | 3/0 |
| 32549 | 1 x 120 | rm / 16 | 36 | 18 / 30 | 37,0 — 43,0 | 182,0 | 348,0 | 1530,0 | 4/0 |
| 32550 | 1 x 150 | rm / 25 | 36 | 18 / 30 | 38,0 — 44,0 | 283,0 | 435,0 | 1720,0 | 300 kcmil |
| 32551 | 1 x 185 | rm / 25 | 36 | 18 / 30 | 40,0 — 46,0 | 283,0 | 537,0 | 1860,0 | 350 kcmil |
| 32552 | 1 x 240 | rm / 25 | 36 | 18 / 30 | 42,0 — 48,0 | 283,0 | 696,0 | 2110,0 | 500 kcmil |
| 32553 | 1 x 300 | rm / 25 | 36 | 18 / 30 | 45,0 — 51,0 | 283,0 | 870,0 | 2370,0 | 600 kcmil |
| 32554 | 1 x 400 | rm / 35 | 36 | 18 / 30 | 48,0 — 54,0 | 394,0 | 1160,0 | 2820,0 | 750 kcmil |
| 32555 | 1 x 500 | rm / 35 | 36 | 18 / 30 | 51,0 — 57,0 | 394,0 | 1450,0 | 3280,0 | 1000 kcmil |
