Начальный уровень SCALANCE X-000
Производитель —
Оценка (средняя 4)
Неуправляемый коммутатор Industrial Ethernet начального уровня SCALANCE X005 оптимизирован для построения дешовых небольших сетей Industrial Ethernet со скоростями 10/100 Mбит/сек с линейной или звездообразной структурой
Пять злектрических узлов или сетевых...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Начальный уровень SCALANCE X-000
- Неуправляемый коммутатор Industrial Ethernet начального уровня SCALANCE X005 оптимизирован для построения дешовых небольших сетей Industrial Ethernet со скоростями 10/100 Mбит/сек с линейной или звездообразной структурой
- Пять злектрических узлов или сетевых подключений
- Прочный металлический корпус для монтажа в шкафу на стандартную рейку, S7-300 DIN рейку или для монтажа на стенку
- Прочное соединение промышленного стандарта со станциями посредством PROFINET разъемов, что дает дополнительное механическое усиление соединения
- Диагностика устройства посредством светодиодов (питание, статус соединения, передача данных)
Характеристики
- Идеальное решение для конфигурирования Industrial Ethernet линейной и звездообразной топологии
- Удобный монтаж в шкафу благодаря компактной конструкции в формате S7-300
- Надежная передача данных посредством интерфейса промышленного стандарта, использующего PROFINET-совместимые разъемы IE FC RJ45 Plug 180 и дополнительные усилители, фиксирующие разъем в корпусе
- Монтаж возможен без переходных панелей посредством IE FC RJ45 Plug 180 и IE FC стандартного кабеля
- Простая и быстрая диагностика через светодиоды устройства
- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Простое конфигурирование сети без расчета времени рабочего цикла
Область применения
- Для низкостоимостных, маленьких электрических сетей Industrial Ethernet с линейной или звездообразной структурой, например, устройство или изолированное производство
- Для монтажа в шкафу управления
Конструкция
Коммутаторы SCALANCE Industrial Ethernet с прочным металлическим корпусом оптимизированы для монтажа на стандартную и S7-300 DIN рейки. Также возможен непосредственный монтаж на стенку для различных положений модуля. Т.к. размеры корпуса соответствуют модулям SIMATIC S7-300, устройства идеально подходят для интеграции в решения на основе компонентов S7-300.
Коммутаторы SCALANCE X005 имеют:
- Напряжение питания (1 x 24 В постоянного тока)
- ряд светодиодов для индикации состояния (напряжения питания, состояние связи, передача данных)
- 10/100BaseTX, порт RJ45:
Порт RJ45, автоматическое определение скорости передачи (10 или 100 Mбит/сек), с функциями автоподключения и автоперекрещивания для подсоединения кабеля IE FC посредством IE FC RJ45 Plug 180 на расстояние до 100 м
Функции
- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Отключение нагрузки посредством встроенной функции
Топология сети и сетевая конфигурация
SCALANCE X005 обычно размещается в одном шкафу с соединяемыми узлами. Он может работать в маленьких электрических сетях с линейной или звездообразной топологией. Конфигурация сети может быть легко увеличена, т.к. нет ограничения на каскадирование SCALANCE X005.
При конфигурировании сети необходимо соблюдать следующие граничные условия:
-
Длина TP кабеля между двумя коммутаторами SCALANCE X:
- Максимально 100 м при использовании продуктов Industrial Ethernet FastConnect

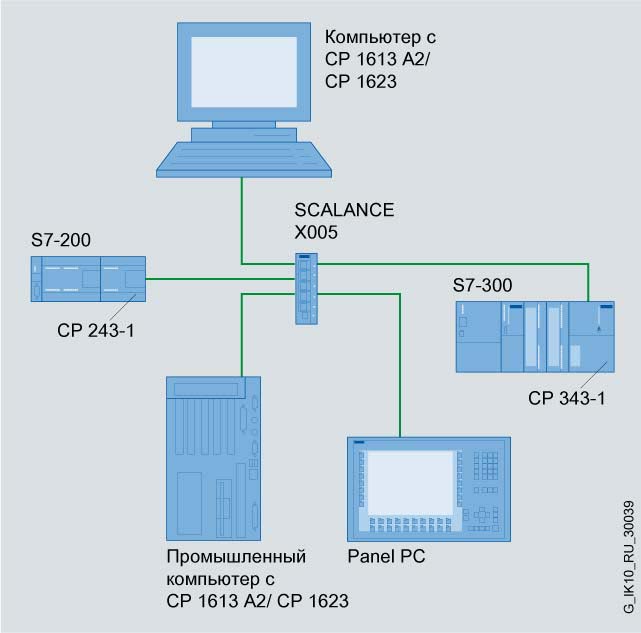

Звездообразная топология с SCALANCE X005

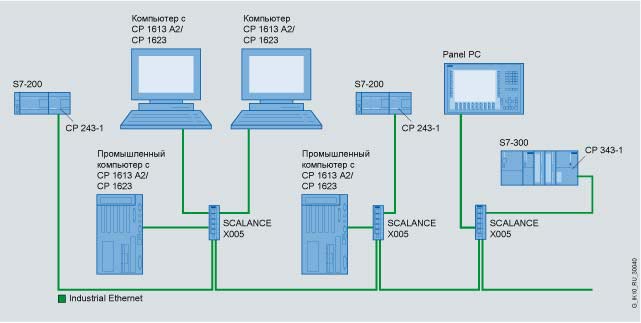

Шинная топология с SCALANCE X005
Диагностика
Следующая информация отображается на светодиодах устройства:
- Состояние порта
- Передача данных
Техническая спецификация
| Тип | SCALANCE X005 |
|---|---|
| Скорости передачи | 10/100 Mбит/сек |
| Интерфейсы | |
|
5 x RJ45 розеток (10/100 Mбит/сек; TP) |
|
1 x 2-х полюсный терминальный блок |
|
1 x 2-х полюсный терминальный блок |
| Напряжение питания | 1 x 24 В пост. тока (18 В до 32 В) |
| Потребление тока | 80 мА |
| Рассеиваемая мощность при 24 В пост. тока | 2.0 Вт |
| Параметры расширения сети/ длина TP кабеля |
|
|
IE FC стандартный кабель с разъемом IE FC RJ45 Plug 180 или через розетку IE FC Outlet RJ45 с 0 -90 м IE FC стандартным кабелем + 10 м TP корд |
|
IE FC Морской/для подвижных механизмов кабели с разъемом IE FC RJ45 Plug 180 или 0 -75 м IE FC Морской/для подвижных механизмов кабели + 10 м TP корд |
| Допустимые окружающие условия | |
|
0 °C до +65 °C |
|
-40 °C до +80°C |
|
< 95%, без конденсирования |
| Конструкция | |
|
40 x 125 x 124 |
|
550 г |
|
Стандартная рейка, рейка S7-300, монтаж на стену |
| Степень защиты | IP30 |
| Одобрения | |
|
EN 61000-6-2 (Class A) |
|
EN 61000-6-4 |
|
UL 60950, CSA C22.2 Nr. 60950 |
|
AS/NZS 2064 (Class A) |
|
EN 61000-6-2, EN 61000-6-4 |
