Наконечник болтовой 3НБЕ
Производитель — КВТ
Оценка (средняя 5)
Наконечник болтовой 3НБЕ (КВТ) Тип : 3НБЕ по ТУ 3449-009-97284872-2006 Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных Каждый болтовой наконечник является мультиразмерным...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечник болтовой 3НБЕ

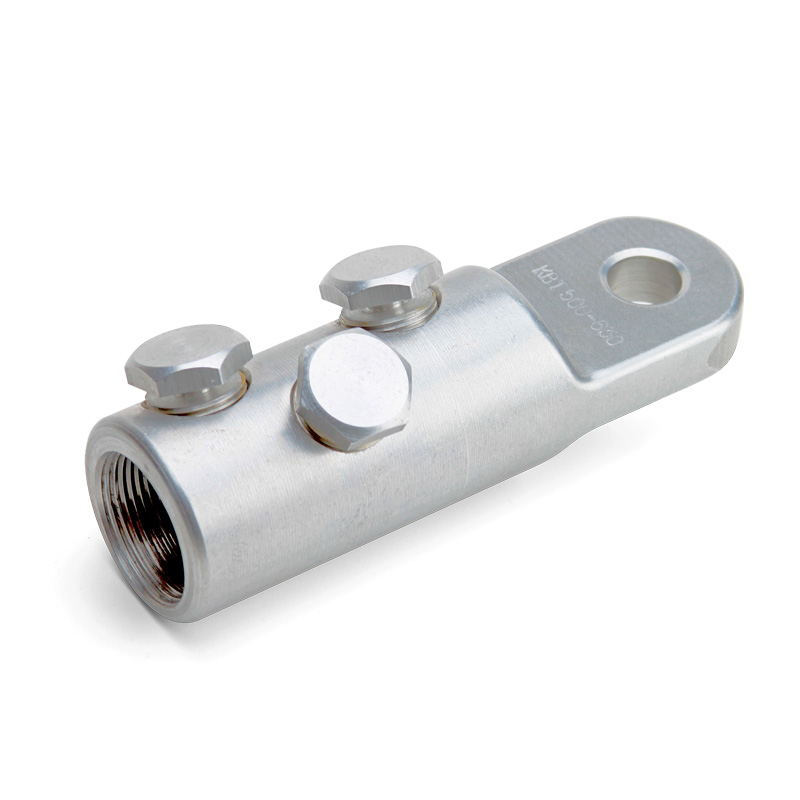

Наконечник болтовой 3НБЕ (КВТ)

Тип : 3НБЕ

по ТУ 3449-009-97284872-2006

  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симметрично относительно оси болтового наконечника.
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Наименование Сечение (мм²) D(мм) L(мм) L₁(мм) L₂(мм) F(мм) S(мм) d(мм) d₁(мм) N(мм) болтов
3НБЕ-300/400 300/ 400 17.0 120.0 38.5 70.0 15.5 14.0 37.0 26.0 19.0 3
3НБЕ-500/630 500/ 630 17.0 156.5 52.0 90.0 22.0 17.0 48.0 35.0 24.0 3
3НБЕ-800 800 17.0 172.0 60.0 90.0 28.0 17.0 56.0 40.0 24.0 3
