Болтовые наконечники и соединители 300-800 мм²
Наконечник болтовой 3НБЕ-35
Производитель —
Оценка (средняя 4)
Наконечник болтовой 3НБЕ-35 (КВТ) Тип : 3НБЕ-35 по ТУ 3449-042-97284872-2011
Предназначены для оконцевания кабелей напряжением до 35 кВ
Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечник болтовой 3НБЕ-35

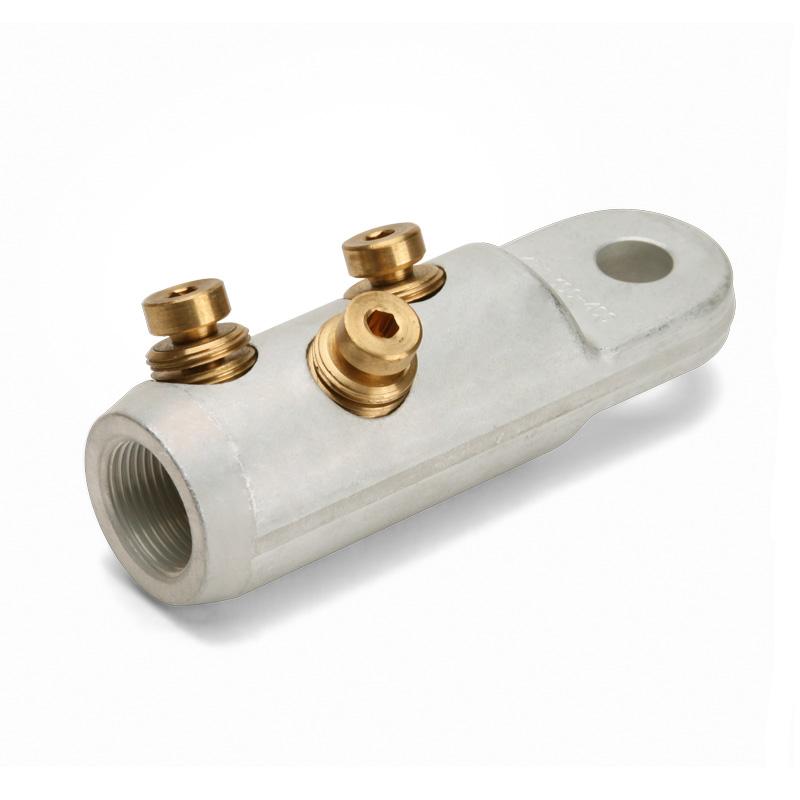

Наконечник болтовой 3НБЕ-35 (КВТ)
Тип : 3НБЕ-35
по ТУ 3449-042-97284872-2011
- Предназначены для оконцевания кабелей напряжением до 35 кВ
- Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства
-
Лопатка болтовых наконечников «КВТ» расположена центрально-симметрично относительно оси болтового наконечника
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
-
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
| Наименование | Сечение (мм²) | D(мм) | L(мм) | L₁(мм) | L₂(мм) | F(мм) | S(мм) | d(мм) | d₁(мм) | N(мм) |
|---|---|---|---|---|---|---|---|---|---|---|
| 3НБЕ-35–300/400 | 300/400 | 17.0 | 155.5 | 52.0 | 90.0 | 22.0 | 16.0 | 48.0 | 28.0 | 6.0 |
