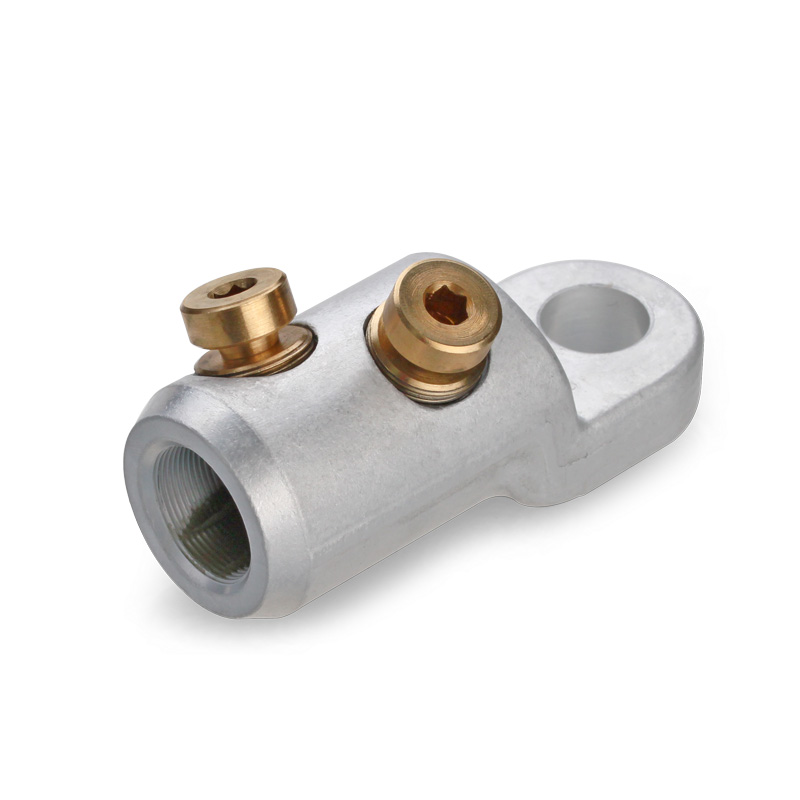

Наконечник болтовой НБЕ-35 (КВТ)

Тип : НБЕ-35

по ТУ 3449-042-97284872-2011

• Предназначены для соединения кабельных жил напряжением до 35 кВ
• Центрально симметричное отверстие под кабельную жилу в корпусе хвостовика способствует снижению потерь в контактном соединении
• Торцевые фаски для сглаживания напряженности электрического поля
• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
• Материал корпуса: специальный алюминиевый сплав
• Материал болтов: медный сплав
• Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Рифленая накатка на внутренней поверхности цилиндрической части наконечника увеличивает площадь и механическую прочность контактного соединения
• Внутренний шестигранник в головке болта позволяет поизводить монтаж наконечников в условиях ограниченного пространства
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• На лопатке каждого наконечника выбита маркировка с указанием номинального даипазона сечений кабеля и логотипа производителя
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Наконечники НБЕ-35 – универсальные кабельные наконечники евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 35кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБЕ-35 размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

Применяемые в данном виде наконечников болты изготавливаются из латуни. Благодаря данному решению удалось добиться почти двукратного уменьшения требуемого для срыва головки болта момента при сохранении требуемой прижимной силы.

В отличие от дешевых аналогов все болтовые наконечники «КВТ» оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
