Наконечники болтовые с гальваническим покрытием 3НБЕ-(Л) (КВТ) Евросерия
Производитель —
Оценка (средняя 5)

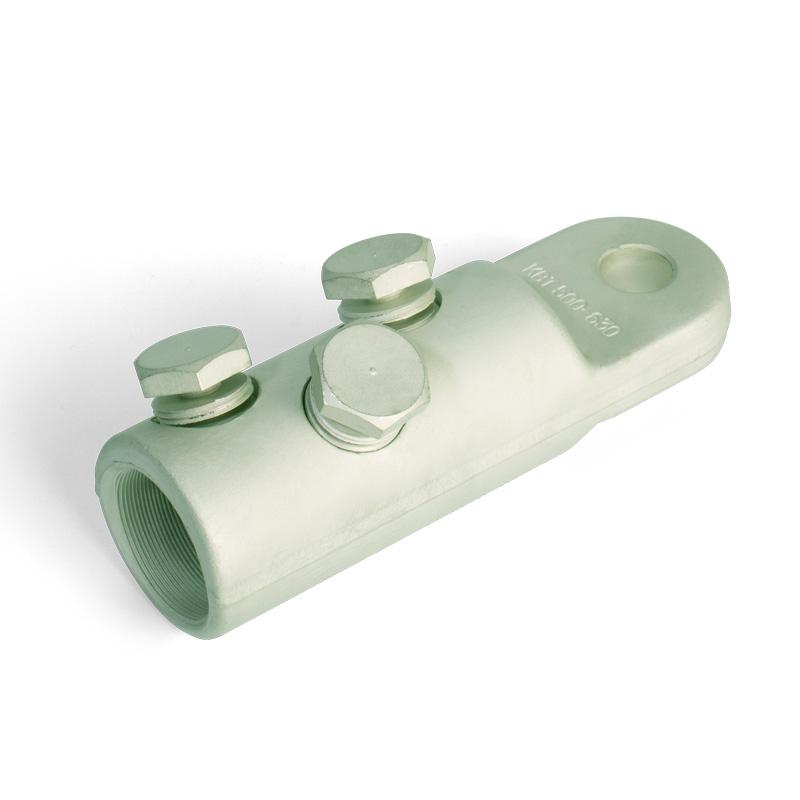

Наконечники болтовые с гальваническим покрытием 3НБЕ-(Л) (КВТ) Евросерия Тип : 3НБЕ-(Л)
Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
Каждый болтовой наконечник...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники болтовые с гальваническим покрытием 3НБЕ-(Л) (КВТ) Евросерия
Наконечники болтовые с гальваническим покрытием 3НБЕ-(Л) (КВТ) Евросерия
Тип : 3НБЕ-(Л)
- Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симметрично относительно оси болтового наконечника.
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
-
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
| Наименование | Сечение (мм²) | D(мм) | L (мм) | L₁ (мм) | L₂ (мм) | F (мм) | S (мм) | d (мм) | d₁ (мм) | N (мм) | болтов |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3НБЕ-300/400(Л) | 300/ 400 | 17.0 | 120.0 | 38.5 | 70.0 | 15.5 | 14.0 | 37.0 | 26.0 | 19.0 | 3 |
| 3НБЕ-500/630(Л) | 500/630 | 17.0 | 156.5 | 52.0 | 90.0 | 22.0 | 17.0 | 48.0 | 35.0 | 24.0 | 3 |
