Наконечники кабельные медные луженые стандарта DIN ТМЛ: ТМЛ (DIN)
Производитель —
Оценка (средняя 5)

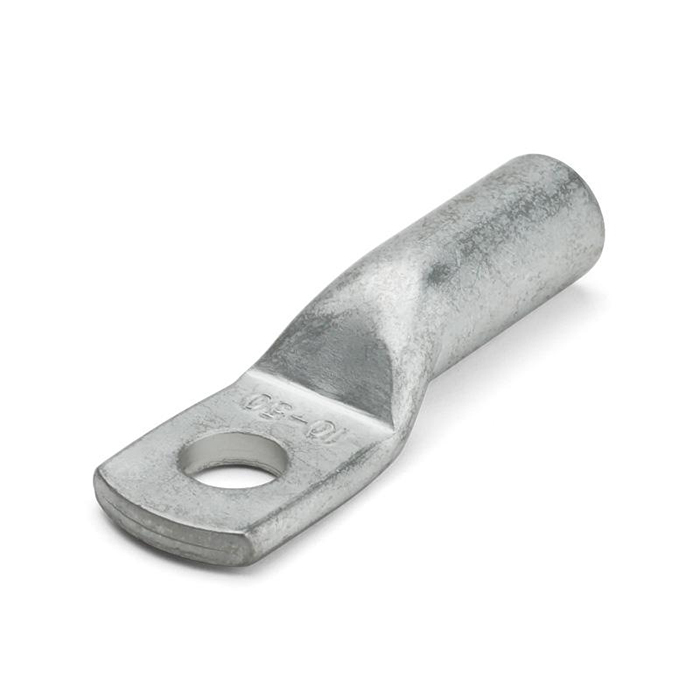

Наконечники кабельные медные луженые стандарта DIN ТМЛ Тип : ТМЛ (DIN) DIN 46235
Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: рафинированная медь марки М1
Покрытие: олово-висмутовое электролитическое лужение, обеспечивающее...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники кабельные медные луженые стандарта DIN ТМЛ: ТМЛ (DIN)
Наконечники кабельные медные луженые стандарта DIN ТМЛ
Тип : ТМЛ (DIN)
DIN 46235
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: рафинированная медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение, обеспечивающее защиту от коррозии и гарантирующее высокое качество соединения при любых погодно-климатических условиях
- Рабочее напряжение: до 35 кВ
- Стандарт DIN 46235 — самый известный и авторитетный мировой стандарт на медные кабельные наконечники
- 30 наиболее востребованных типоразмеров от 6 до 625 мм²
- На трубной части наконечников нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины используемых матриц

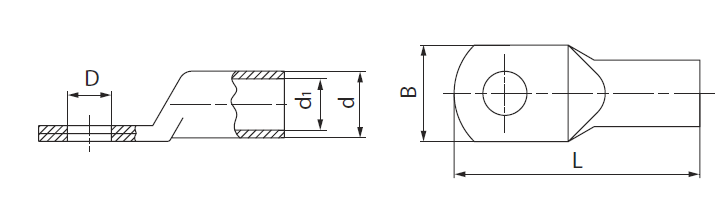

| Наименование | Сечение (мм²) | Винт | D(мм) | B(мм) | L(мм) | d(мм) | d₁(мм) |
|---|---|---|---|---|---|---|---|
| ТМЛ (DIN) 6-5 (КВТ) | 6 | М 5 | 5.3 | 8.5 | 30.5 | 5.5 | 3.8 |
| ТМЛ (DIN) 6-6 (КВТ) | 6 | М 6 | 6.4 | 8.5 | 31.5 | 5.5 | 3.8 |
| ТМЛ (DIN) 10-5 (КВТ) | 10 | М 5 | 5.3 | 9.0 | 34.0 | 6.0 | 4.5 |
| ТМЛ (DIN) 10-6 (КВТ) | 10 | М 6 | 6.4 | 9.0 | 34.5 | 6.0 | 4.5 |
| ТМЛ (DIN) 16-6 (КВТ) | 16 | М 6 | 6.4 | 13.0 | 43.5 | 8.5 | 5.5 |
| ТМЛ (DIN) 16-8 (КВТ) | 16 | М 8 | 8.4 | 13.0 | 46.0 | 8.5 | 5.5 |
| ТМЛ (DIN) 16-10 (КВТ) | 16 | М 10 | 10.5 | 17.0 | 48.0 | 8.5 | 5.5 |
| ТМЛ (DIN) 25-6 (КВТ) | 25 | М 6 | 6.4 | 14.0 | 45.5 | 10.0 | 7.0 |
| ТМЛ (DIN) 25-8 (КВТ) | 25 | М 8 | 8.4 | 16.0 | 48.0 | 10.0 | 7.0 |
| ТМЛ (DIN) 25-10 (КВТ) | 25 | M 10 | 10.5 | 17.0 | 50.0 | 10.0 | 7.0 |
| ТМЛ (DIN) 35-8 (КВТ) | 35 | М 8 | 8.4 | 17.0 | 52.0 | 12.5 | 8.2 |
| ТМЛ (DIN) 35-10 (КВТ) | 35 | М 10 | 10.5 | 19.0 | 54.0 | 12.5 | 8.2 |
| ТМЛ (DIN) 50-8 (КВТ) | 50 | М 8 | 8.4 | 20.0 | 62.0 | 14.5 | 10.0 |
| ТМЛ (DIN) 50-10 (КВТ) | 50 | М 10 | 10.5 | 22.0 | 64.0 | 14.5 | 10.0 |
| ТМЛ (DIN) 70-10 (КВТ) | 70 | М 10 | 10.5 | 24.0 | 67.0 | 16.5 | 11.5 |
| ТМЛ (DIN) 70-12 (КВТ) | 70 | М 12 | 13.0 | 24.0 | 68.0 | 16.5 | 11.5 |
| ТМЛ (DIN) 95-10 (КВТ) | 95 | М 10 | 10.5 | 28.0 | 77.0 | 19.0 | 13.5 |
| ТМЛ (DIN) 95-12 (КВТ) | 95 | М 12 | 13.0 | 28.0 | 78.0 | 19.0 | 13.5 |
| ТМЛ (DIN) 120-10 (КВТ) | 120 | М 10 | 10.5 | 32.0 | 85.0 | 21.0 | 15.5 |
| ТМЛ (DIN) 120-12 (КВТ) | 120 | М 12 | 13.0 | 32.0 | 86.0 | 21.0 | 15.5 |
| ТМЛ (DIN) 150-10 (КВТ) | 150 | М 10 | 10.5 | 34.0 | 93.0 | 23.5 | 17.0 |
| ТМЛ (DIN) 150-12 (КВТ) | 150 | М 12 | 13.0 | 34.0 | 94.0 | 23.5 | 17.0 |
| ТМЛ (DIN) 185-12 (КВТ) | 185 | М 12 | 13.0 | 37.0 | 98.0 | 25.5 | 19.0 |
| ТМЛ (DIN) 185-16 (КВТ) | 185 | М 16 | 17.0 | 37.0 | 101.0 | 25.5 | 19.0 |
| ТМЛ (DIN) 240-12 (КВТ) | 240 | М 12 | 13.0 | 42.0 | 108.0 | 29.0 | 21.5 |
| ТМЛ (DIN) 240-16 (КВТ) | 240 | M 16 | 17.0 | 42.0 | 111.0 | 29.0 | 21.5 |
| ТМЛ (DIN) 300-16 (КВТ) | 300 | М 16 | 17.0 | 46.0 | 119.0 | 32.0 | 24.5 |
| ТМЛ (DIN) 400-16 (КВТ) | 400 | М 16 | 17.0 | 54.0 | 140.0 | 38.5 | 27.5 |
| ТМЛ (DIN) 500-20 (КВТ) | 500 | М 20 | 21.0 | 60.0 | 150.0 | 42.0 | 31.0 |
| ТМЛ (DIN) 625-20 (КВТ) | 625 | М 20 | 21.0 | 64.0 | 160.0 | 44.0 | 34.5 |
