Медные наконечники и гильзы

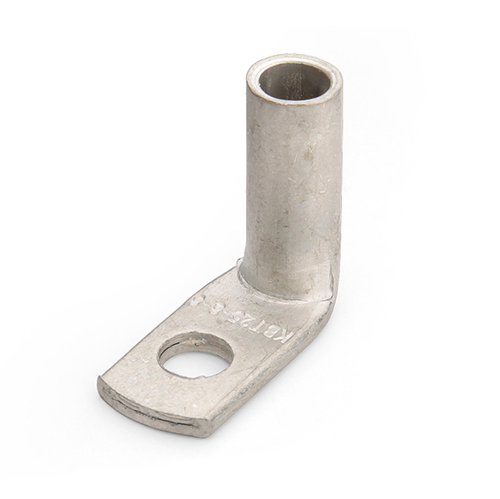

Наконечники кабельные медные луженые ТМЛс (90°) (КВТ)

Тип : ТМЛс (90°)

стандарт КВТ

• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
• Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости, составляющих более 99% всех используемых строительных кабелей
• Монтаж в труднодоступных местах и ограниченном рабочем пространстве

Наименование	Сечение (мм²)	Сечение (мм²)	Винт	D(мм)	B(мм)	L(мм)	H(мм)	d(мм)	d₁(мм)
ТМЛс (90°) 10-6 (КВТ)	10	-	М6	6.4	10.0	23.3	16.0	6.3	4.5
ТМЛс (90°) 10-8 (КВТ)	10	-	M8	8.4	12.0	26.8	16.0	6.3	4.5
ТМЛс (90°) 16-6 (КВТ)	16	-	М6	6.4	12.0	24.9	21.0	7.9	5.5
ТМЛс (90°) 16-8 (КВТ)	16	-	М8	8.4	12.0	28.4	21.0	7.9	5.5
ТМЛс (90°) 25-8 (КВТ)	25	-	М8	8.4	15.0	30.5	24.0	9.5	6.9
ТМЛс (90°) 25-10 (КВТ)	25	-	М10	10.5	15.0	35.5	24.0	9.5	6.9
ТМЛс (90°) 35-8 (КВТ)	35	-	М8	8.4	16.5	32.0	27.5	11.0	8.2
ТМЛс (90°) 35-10 (КВТ)	35	-	М10	10.5	16.5	37.0	27.5	11.0	8.2
ТМЛс (90°) 50-8 (КВТ)	50	-	М8	8.4	19.0	34.6	31.5	12.6	9.6
ТМЛс (90°) 50-10 (КВТ)	50	-	М10	10.5	19.0	38.6	31.6	12.6	9.6
ТМЛс (90°) 70-10 (КВТ)	70	-	М10	10.5	21.5	40.5	35.0	14.5	11.5
ТМЛс (90°) 70-12 (КВТ)	70	-	М12	13.0	21.5	42.0	35.0	14.5	11.5
ТМЛс (90°) 95-10 (КВТ)	95	-	М10	10.5	26.5	43.5	41.0	17.5	13.5
ТМЛс (90°) 95-12 (КВТ)	95	-	М12	13.0	26.0	45.0	41.0	17.5	13.5
ТМЛс (90°) 120-12 (КВТ)	120	-	M12	13.0	29.0	49.5	45.5	19.5	15.0
ТМЛс (90°) 150-12 (КВТ)	150	-	M12	13.0	30.5	51.5	50.5	21.0	16.5
