Медные наконечники и гильзы

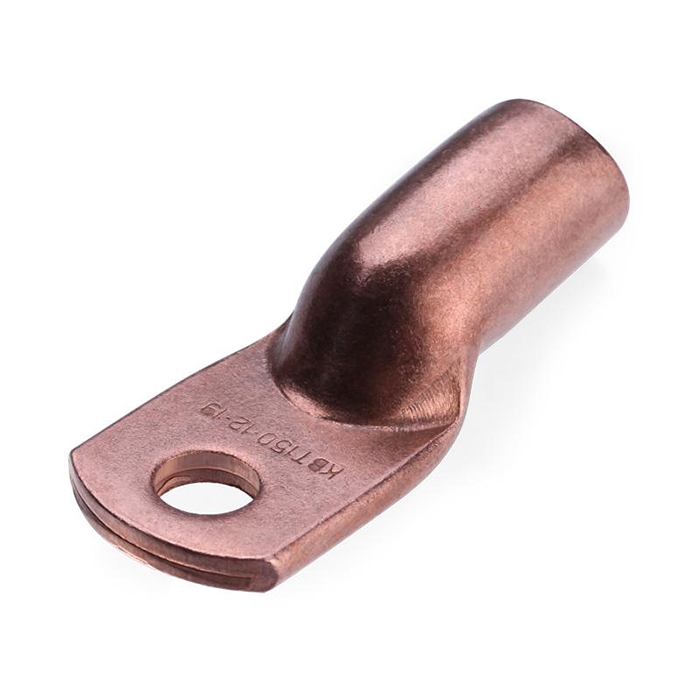

Наконечники кабельные медные ТМ (КВТ)

Тип : ТМ

ГОСТ 7386-80

• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• Материал: электротехническая медь марки М2
• Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)
• Рабочее напряжение: до 35 кВ
• «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
• 85 наименований в двух видах климатического исполнения
• Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
• Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
• Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
• После штамповки наконечники подвергаются отжигу для повышения пластичности материала
• Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
• Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
• Комплексное решение от производителя:
• кабельные наконечники и гильзы
• инструмент для опрессовки
• высокоточные матрицы для опрессовки
• рекомендации по технологии монтажа

Наименование	Сечение (мм²)	Сечение (мм²)	D(мм)	B(мм)	L(мм)	d(мм)	d₁(мм)	размер винта
ТМ 10–5–5	10	10	5.3	11.0	40.0	8.0	5.0	М5
ТМ 10–6–5	10	10	6.4	14.0	40.0	8.0	5.0	М6
ТМ 16–6–6	16	16	6.4	14.0	40.0	9.0	6.0	М6
ТМ 16–8–6	16	16	8.4	16.0	40.0	9.0	6.0	М8
ТМ 25–6–7	25	25	6.4	15.0	45.0	10.0	7.0	М6
ТМ 25–8–7	25	25	8.4	16.0	45.0	10.0	7.0	М8
ТМ 35–8–9	35	35	8.4	18.0	60.0	12.0	9.0	М8
ТМ 35–10–9	35	35	10.5	20.0	60.0	12.0	9.0	М10
ТМ 50–8–11	70	50	8.4	20.0	63.0	14.0	11.0	М8
ТМ 50–10–11	70	50	10.5	22.0	63.0	14.0	11.0	М10
ТМ 70–10–13	95	70	10.5	24.0	65.0	16.0	13.0	М10
ТМ 70–12–13	95	70	13.0	24.0	65.0	16.0	13.0	М12
ТМ 95–10–15	120	95	10.5	28.0	75.0	19.0	15.0	М10
ТМ 95–12–15	120	95	13.0	28.0	75.0	19.0	15.0	М12
ТМ 120–12–17	150	120	13.0	34.0	81.0	22.0	17.0	М12
ТМ 120–16–17	150	120	17.0	34.0	81.0	22.0	17.0	М16
ТМ 150–12–19	185	150	13.0	36.0	90.0	25.0	19.0	М12
ТМ 150–16–19	185	150	17.0	36.0	90.0	25.0	19.0	М16
ТМ 185–16–21	240	185	17.0	40.0	95.0	27.0	21.0	М16
ТМ 185–20–21	240	185	21.0	40.0	95.0	27.0	21.0	М20
ТМ 240–16–24	300	240	17.0	48.0	105.0	32.0	24.0	М16
ТМ 240–20–24	300	240	21.0	48.0	105.0	32.0	24.0	М20
