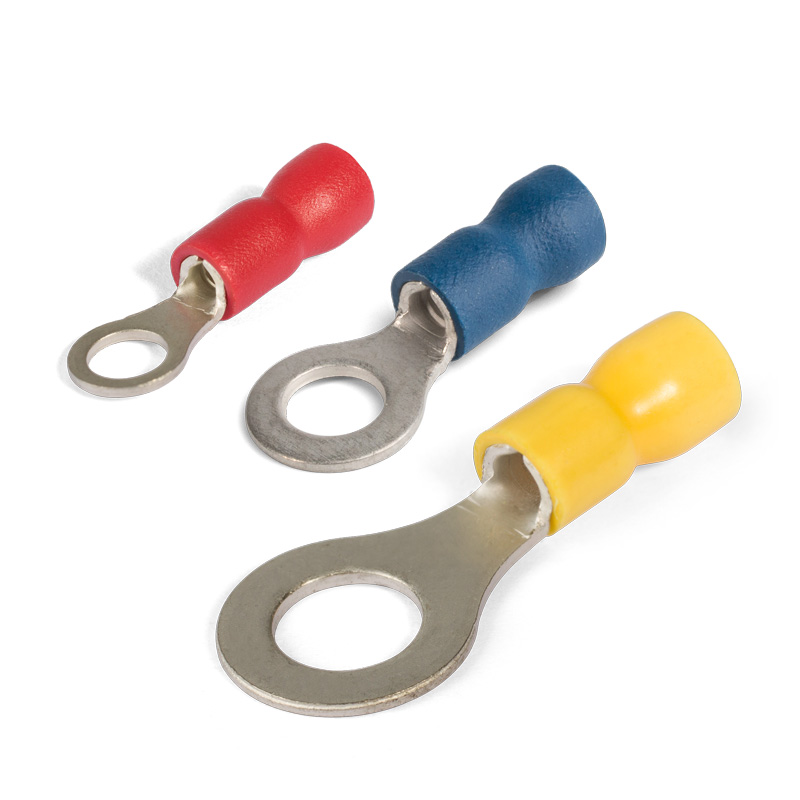

Наконечники кольцевые изолированные с ПВХ манжетой: НКИ
Производитель — КВТ
Оценка (средняя 4)
Наконечники кольцевые изолированные с ПВХ манжетой Тип : НКИ по ТУ 3424-001-59861269-2004 Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники кольцевые изолированные с ПВХ манжетой: НКИ

Наконечники кольцевые изолированные с ПВХ манжетой

Тип : НКИ

по ТУ 3424-001-59861269-2004

  • Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
  • Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал наконечника: медь марки М1
  • Покрытие наконечника: электролитическое лужение
  • Максимальное напряжение: 690 В Особенности конструкции:
    • исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
    • незаваренный стыковой шов на трубной контактной части наконечников
    • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
  • Расширенные мультиразмерные диапазоны опрессовки
  • Опрессовка проводника поверх изолирующей манжеты
  • Инструмент для монтажа:

Наименование Сечение (мм²) Ток
(А)
Винт D(мм) B(мм) L(мм) P(мм) d₁(мм) C(мм) S(мм)
НКИ 1.5-3  0.25–1.5 19 М3 3.2 5.5 17.5 10.0 1.7 2.8 0.8
НКИ 1.5-4  0.25–1.5 19 М4 4.3 6.6 19.4 10.0 1.7 3.3 0.8
НКИ 1.5-5  0.25–1.5 19 М5 5.3 8.0 20.8 10.0 1.7 4.0 0.8
НКИ 1.5-6  0.25–1.5 19 М6 6.4 11.6 26.8 10.0 1.7 5.9 0.8
НКИ 2.5-4  1.0–2.5 27 М4 4.3 6.6 19.4 10.0 2.3 3.3 0.8
НКИ 2.5-5  1.0–2.5 27 М5 5.3 9.5 21.8 10.0 2.3 4.8 0.8
НКИ 2.5-6  1.0–2.5 27 М6 6.4 12.0 26.8 10.0 2.3 6.0 0.8
НКИ 2.5-8  1.0–2.5 27 М8 8.4 12.0 26.8 10.0 2.3 5.9 0.8
НКИ 6.0-4  2.5–6.0 48 М4 4.3 7.2 22.7 13.0 3.4 3.6 1.0
НКИ 6.0-5  2.5–6.0 48 М5 5.3 9.5 26.6 13.0 3.4 4.8 1.0
НКИ 6.0-6  2.5–6.0 48 М6 6.4 12.0 29.5 13.0 3.4 6.0 1.0
НКИ 6.0-8  2.5–6.0 48 М8 8.4 15.0 34.0 13.0 3.4 7.5 1.0
НКИ 6.0-10  2.5–6.0 48 М10 10.5 15.0 34.0 13.0 3.4 7.5 1.0
