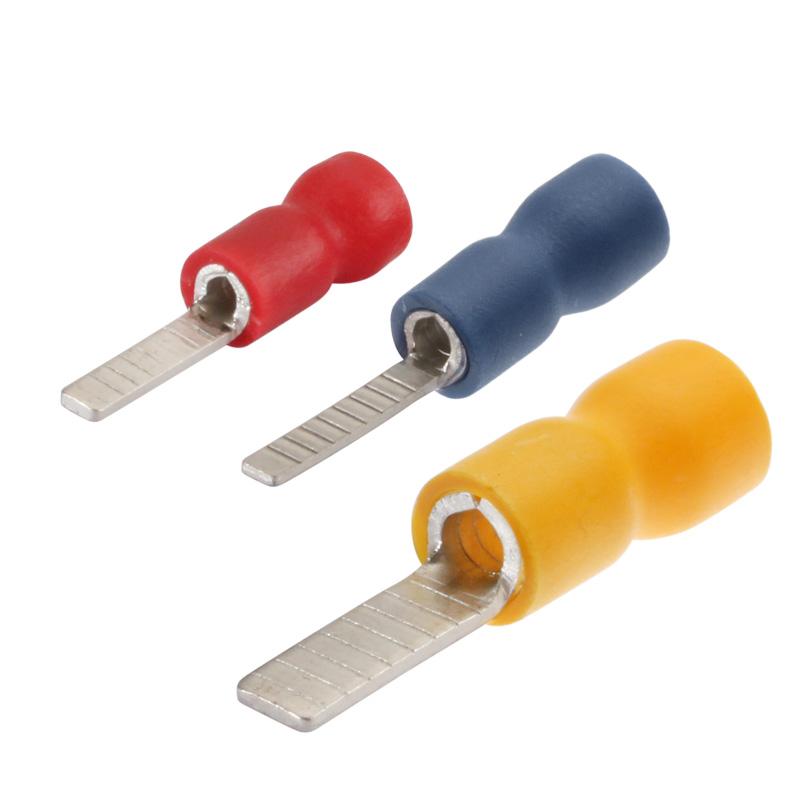

Наконечники штифтовые плоские НШПИ изолированные с ПВХ-манжетой
Производитель —
Оценка (средняя 5)
Наконечники штифтовые плоские НШПИ изолированные с ПВХ-манжетой Тип : НШПИ по ТУ 3424-001-59861269-2004
Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники штифтовые плоские НШПИ изолированные с ПВХ-манжетой
Наконечники штифтовые плоские НШПИ изолированные с ПВХ-манжетой
Тип : НШПИ
по ТУ 3424-001-59861269-2004
- Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования
- Мультидиапазонная альтернатива втулочным наконечникам.
- Всего 3 размера штифтовых наконечников заменяют 9 размеров втулочных
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части наконечников
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Расширенные мультиразмерные диапазоны опрессовки
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток (А) | L(мм) | L₁(мм) | P(мм) | d₁(мм) | B(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|
| НШПИ 1.5–10 | 0.25–1.5 | 19 | 20.0 | 10.0 | 10.0 | 1.7 | 2.4 | 0.8 |
| НШПИ 2.5–10 | 1.0–2.5 | 27 | 20.0 | 10.0 | 10.0 | 2.3 | 2.4 | 0.8 |
| НШПИ 6.0–14 | 2.5–6.0 | 48 | 28.0 | 14.0 | 14.0 | 3.4 | 4.0 | 1.0 |
Документация — Наконечники штифтовые плоские НШПИ изолированные с ПВХ-манжетой
Формат файла PDFРазмер файла 233.89 Кб.
