Наконечники штыревые втулочные изолированные двойные: НШВИ(2)
Производитель —
Оценка (средняя 4)
Наконечники штыревые втулочные изолированные двойные Тип : НШВИ(2) по ТУ 3424-001-59861269-2004
Для монтажа сдвоенных проводов одинакового сечения
Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники штыревые втулочные изолированные двойные: НШВИ(2)

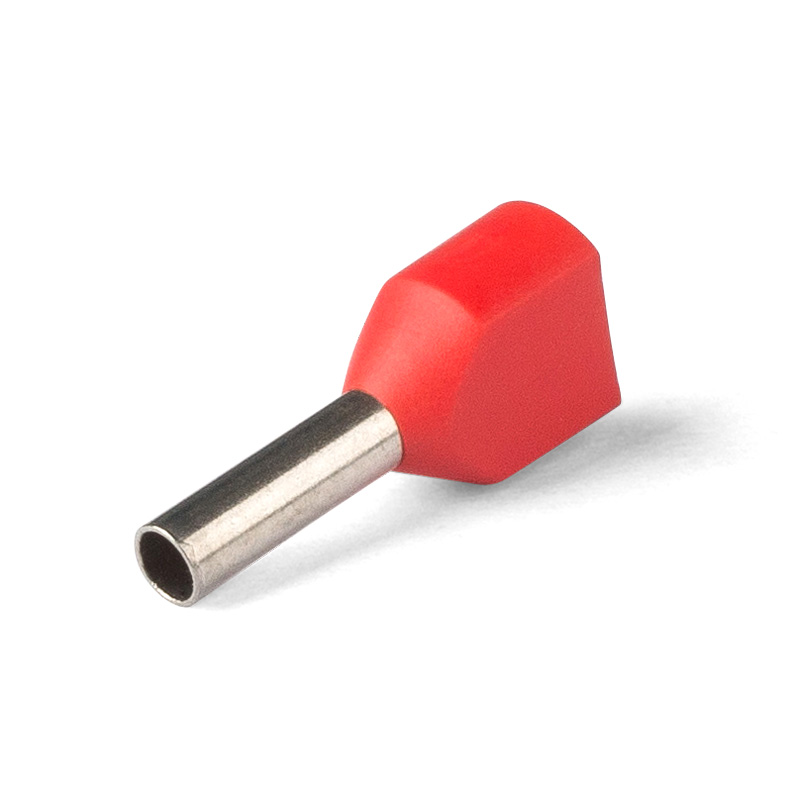

Наконечники штыревые втулочные изолированные двойные
Тип : НШВИ(2)
по ТУ 3424-001-59861269-2004
- Для монтажа сдвоенных проводов одинакового сечения
- Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для одновременного монтажа и подключения двух проводников
- Материал коннектора: медь марки М1
- Материал изоляции: полипропилен, не содержит галогенов
- В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
- Покрытие коннектора: электролитическое лужение
- Температурный диапазон: от -40 °C до +105 °C
- Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
- Обжим провода поверх медной втулки

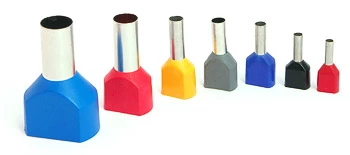

| Наименование | Сечение мм² | Сечение AWG | L(мм) | L₁(мм) | d(мм) | d₁(мм) | A(мм) | B(мм) | F* (мм) |
|---|---|---|---|---|---|---|---|---|---|
| НШВИ(2) 0.5-8 (КВТ) | 2х0.5 | 2x20 | 14.5 | 8.0 | 1.8 | 1.5 | 5.0 | 3.0 | 11 |
| НШВИ(2) 0.75-8 (КВТ) | 2х0.75 | 2x18 | 14.7 | 8.0 | 2.1 | 1.8 | 5.5 | 3.0 | 11 |
| НШВИ(2) 0.75-10 (КВТ) | 2х0.75 | 2x18 | 16.7 | 10.0 | 2.1 | 1.8 | 5.5 | 3.0 | 11 |
| НШВИ(2) 1.0-8 (КВТ) | 2х1.0 | 2x17 | 15.1 | 8.0 | 2.3 | 2.0 | 5.5 | 3.0 | 11 |
| НШВИ(2) 1.0-10 (КВТ) | 2х1.0 | 2x17 | 17.1 | 10.0 | 2.3 | 2.0 | 5.5 | 3.0 | 11 |
| НШВИ(2) 1.5-8 (КВТ) | 2х1.5 | 2x16 | 15.5 | 8.0 | 2.6 | 2.3 | 6.4 | 3.7 | 11 |
| НШВИ(2) 1.5-12 (КВТ) | 2х1.5 | 2x16 | 19.5 | 12.0 | 2.6 | 2.3 | 6.4 | 3.7 | 11 |
| НШВИ(2) 2.5-10 (КВТ) | 2х2.5 | 2x14 | 18.5 | 10.0 | 3.3 | 2.9 | 8.0 | 4.3 | 13 |
| НШВИ(2) 2.5-13 (КВТ) | 2х2.5 | 2x14 | 21.5 | 13.0 | 3.3 | 2.9 | 8.0 | 4.3 | 13 |
| НШВИ(2) 4.0-12 (КВТ) | 2х4.0 | 2x12 | 23.1 | 12.0 | 4.2 | 3.8 | 8.8 | 5.3 | 15 |
| НШВИ(2) 6.0-14 (КВТ) | 2х6.0 | 2x10 | 26.1 | 14.0 | 5.3 | 4.9 | 9.5 | 6.4 | 19 |
| НШВИ(2) 10-14 (КВТ) | 2х10 | 2x7 | 26.6 | 14.0 | 6.9 | 6.5 | 12.6 | 7.6 | 19 |

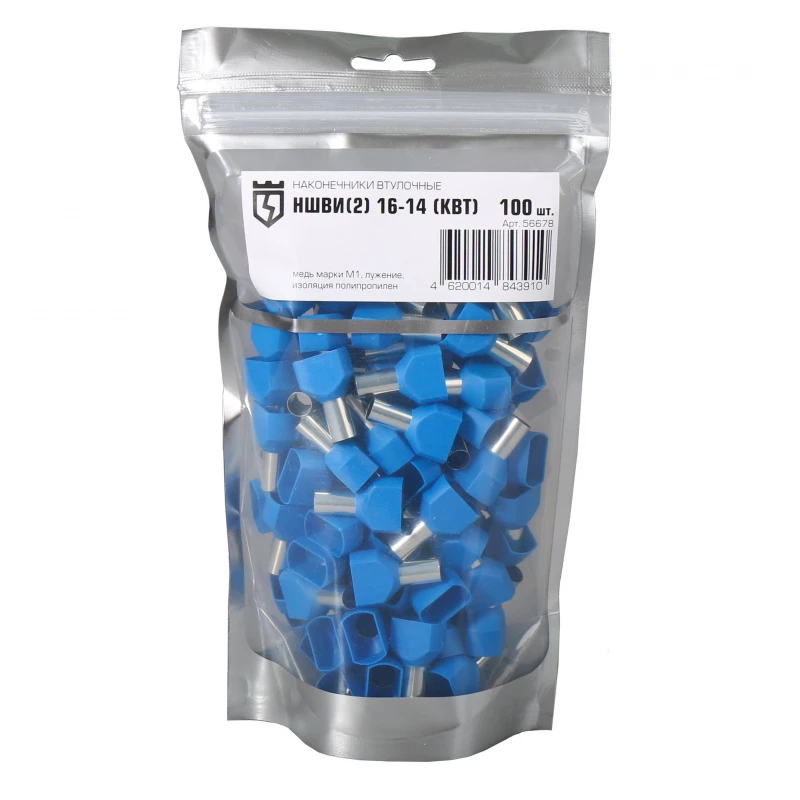

| НШВИ(2) 16-14 (КВТ) | 2х16 | 2x6 | 31.3 | 14.0 | 8.7 | 8.3 | 19.0 | 11.3 | 19 |
