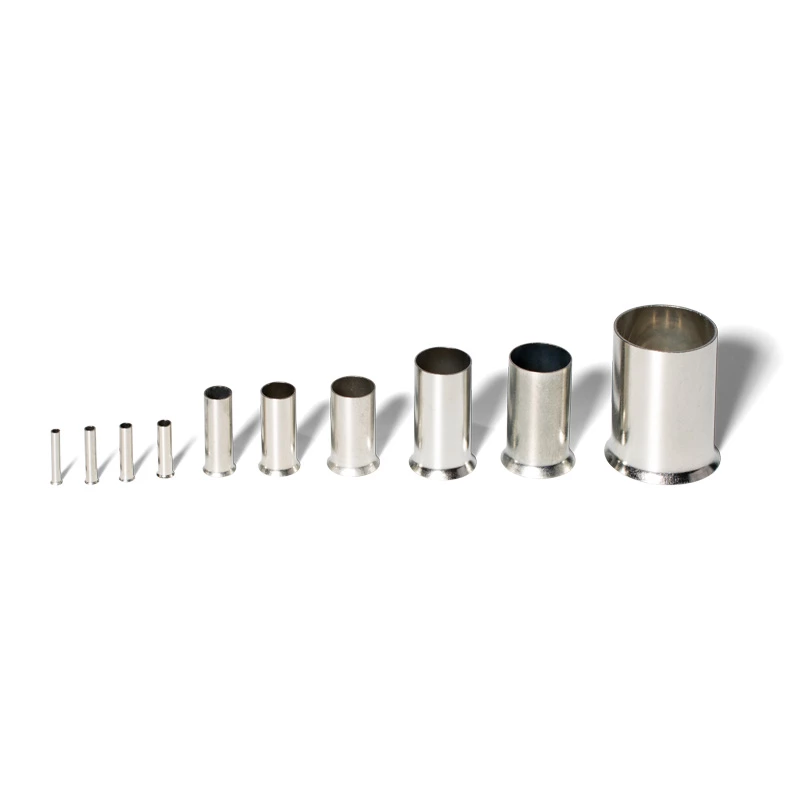

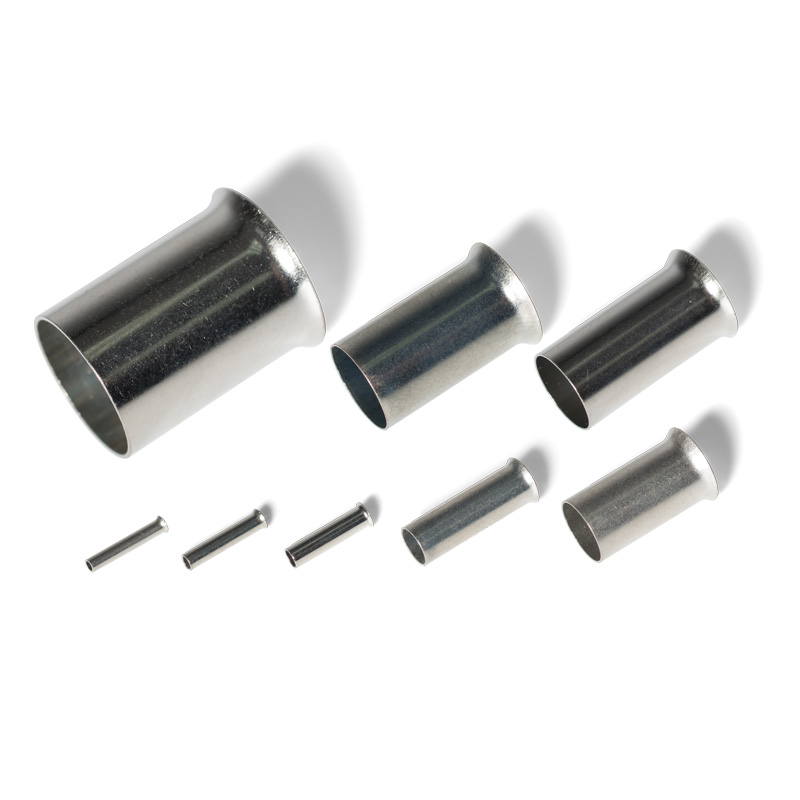

Наконечники штыревые втулочные НШВ
Производитель —
Оценка (средняя 4)
Наконечники штыревые втулочные НШВ Тип : НШВ по ТУ 3424-001-59861269-2004
Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
Размеры втулок НШВ рассчитаны...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники штыревые втулочные НШВ
Наконечники штыревые втулочные НШВ
Тип : НШВ
по ТУ 3424-001-59861269-2004
- Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников
- Завод жилы во втулку осуществляется со стороны раструба
- Материал коннектора: медь марки М1
- Покрытие: электролитическое лужение
- Температурный диапазон эксплуатации: от -55 °C до +135 °C
- Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ
- Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
- Наконечники НШВ представлены со стандартной длиной втулки. Под заказ возможно исполнение наконечников НШВ с увеличенной длиной втулки
| Наименование | Сечение мм² | Сечение AWG | L(мм) | d(мм) | d₁(мм) | d₂(мм) | F* (мм) |
|---|---|---|---|---|---|---|---|
| НШВ 0.5-8 (КВТ) | 0.5 | 20 | 8 | 1.3 | 0.9 | 1.7 | 8 |
| НШВ 0.75-8 (КВТ) | 0.75 | 18 | 8 | 1.5 | 1.2 | 1.9 | 8 |
| НШВ 1.0-8 (КВТ) | 1.0 | 17 | 8 | 1.8 | 1.4 | 2.2 | 8 |
| НШВ 1.5-8 (КВТ) | 1.5 | 16 | 8 | 2.0 | 1.6 | 2.5 | 8 |
| НШВ 2.5-8 (КВТ) | 2.5 | 14 | 8 | 2.6 | 2.3 | 3.3 | 8 |
| НШВ 4.0-9 (КВТ) | 4.0 | 12 | 9 | 3.2 | 2.8 | 3.9 | 9 |
| НШВ 6.0-12 (КВТ) | 6.0 | 10 | 12 | 3.9 | 3.5 | 4.8 | 12 |
| НШВ 10-12 (КВТ) | 10.0 | 7 | 12 | 4.9 | 4.5 | 5.8 | 12 |
| НШВ 16-12 (КВТ) | 16.0 | 6 | 12 | 6.2 | 5.8 | 7.2 | 12 |
| НШВ 25-16 (КВТ) | 25.0 | 3 | 16 | 7.9 | 7.5 | 9.1 | 16 |
| НШВ 35-16 (КВТ) | 35.0 | 2 | 16 | 8.7 | 8.3 | 10.2 | 16 |
| НШВ 50-20 (КВТ) | 50.0 | 1 | 20 | 10.9 | 10.4 | 12.4 | 20 |
| НШВ 70-20 (КВТ) | 70.0 | 2/0 | 20 | 14.3 | 13.5 | 15.8 | 20 |
Документация — Наконечники штыревые втулочные НШВ
Формат файла PDFРазмер файла 233.89 Кб.
