Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т
Производитель —
Оценка (средняя 4)
Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т Тип : НВИ-Т ТУ 3424-001-59861269-2004
Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т

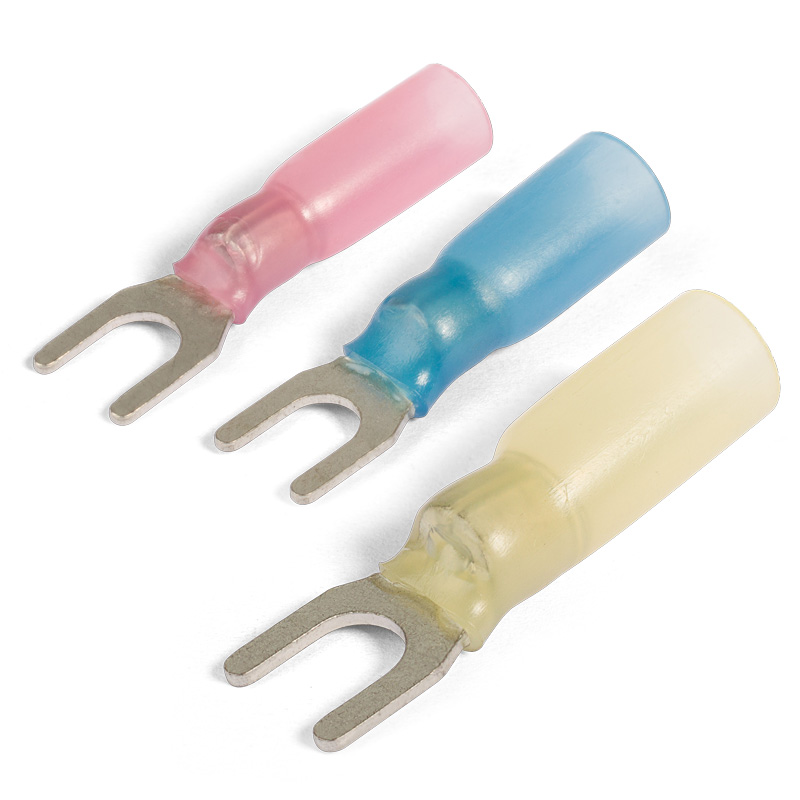

Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т
Тип : НВИ-Т
ТУ 3424-001-59861269-2004
- Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
- Не требует полного демонтажа крепежного соединения.
Для быстрых перекроссировок достаточно лишь ослабить винтовую фиксацию - Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Максимальное напряжение: 690 В
- Особенности конструкции:
- благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки
- Расширенные мультиразмерные диапазоны опрессовки
- При отсутствии доступа к электросети в процессе монтажа наконечников и разъемов с термоусаживаемой изоляцией, рекомендованы портативные газовые горелки «КВТ»: Х-190,Х-220, Х-350
| Наименование | Сечение (мм²) | Ток (А) | Винт | D(мм) | B(мм) | L(мм) | P(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|---|
| НВИ-T 1.5-4 | 0.5–1.5 | 19 | М4 | 4.4 | 7.2 | 29.0 | 19 | 1.7 | 0.8 |
| НВИ-Т 1.5-5 | 0.5–1.5 | 19 | М5 | 5.4 | 8.1 | 29.0 | 19 | 1.7 | 0.8 |
| НВИ-Т 2.5-4 | 1.5–2.5 | 27 | М4 | 4.4 | 7.2 | 29.0 | 19 | 2.3 | 0.8 |
| НВИ-Т 2.5-5 | 1.5–2.5 | 27 | М5 | 5.4 | 8.1 | 29.0 | 19 | 2.3 | 0.8 |
| НВИ-Т 6.0-4 | 4.0–6.0 | 48 | М4 | 4.4 | 8.3 | 33.5 | 24 | 3.4 | 1.0 |
| НВИ-Т 6.0-5 | 4.0–6.0 | 48 | М5 | 5.4 | 12.0 | 33.5 | 24 | 3.4 | 1.0 |
Документация — Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т
Формат файла PDFРазмер файла 233.89 Кб.
