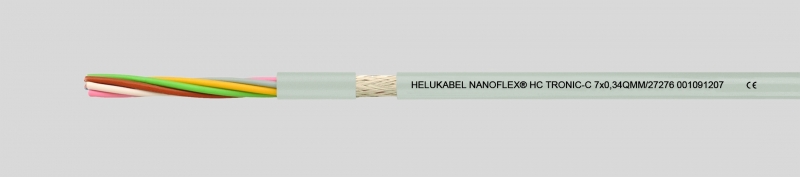

NANOFLEX® HC*TRONIC-C ЭМС, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PUR-оболочкой для электроники на основании
DIN VDE 0812
Температурный диапазон
подвижно от -5 °C до +80 °C
стационарно от -40 °C до +80 °C
Максимальное рабочее напряжение ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — NANOFLEX® HC*TRONIC-C ЭМС, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
-
Кабель со специальной PUR-оболочкой для электроники на основанииDIN VDE 0812
-
Температурный диапазонподвижно от -5 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Максимальное рабочее напряжение(не для использования в силовых цепях)0,14 мм² = 350 В>=0,25 мм² = 500 В
-
Испытательное напряжениежила/жила 1200 Вжила/экран 800 В
-
Напряжение пробоямин. 2400 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкость(приблиз. значение) при 800 Гцжила/жила при 0,14 мм² = 120 пФ/мжила/жила >=0,25 мм² = 150 пФ/мжила/экран при 0,14 мм² = 240 пФ/мжила/экран >=0,25 мм² = 270 пФ/м
- Индуктивность пр. 0,65 мГн/км
- Импеданс пр. 78 Ом
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок от 0,5 мм² в соответствии с DIN VDE 0295 кл. 5, 0245 или IEC 60228
-
Структура жил для:0,14 мм² 18x0,1 мм0,25 мм² 14x0,15 мм0,34 мм² 7x0,25 мм
-
Изоляция жил – специальный PVC-материал TI2 в соответствии сDIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка жил в соответствии с DIN 47100, без повтора цвета
- Повивная скрутка жил с оптимальным шагом
- Обмотка из пленки
- Дренажный провод – луженая медь
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
-
Внешняя оболочка из специального полиуретана TMPU в соответствии сDIN EN 50363-10-2
- Цвет оболочки – светло-серый (RAL 7035)
- С разметкой метража
- Стойкость к УФ-излучению, кислороду, озону, гидролизу, микробам
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Легко очищается от загрязнений
- Стойкость к моющим средствам
-
Аналоги без экрана:NANOFLEX®HC TRONIC
- * Гигиенические кабели (Hygienic Cable)
Экранированные кабели со специальной полиуретановой оболочкой используются в производстве пищевых продуктов и напитков. Внешняя оболочка с антимикробными свойствами повышает качество технологических процессов при изготовлении продуктов и пищевых добавок, в неупакованном состоянии, например, в производстве молочной, мясной и рыбной продукции, а также для приготовления полуфабрикатов, пива и других напитков.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 27235 | 1 x 0,14 | 2,5 | 6,0 | 16,0 | 26 |
| 27236 | 2 x 0,14 | 3,7 | 12,0 | 20,0 | 26 |
| 27237 | 3 x 0,14 | 3,9 | 13,0 | 27,0 | 26 |
| 27238 | 4 x 0,14 | 4,1 | 15,0 | 32,0 | 26 |
| 27239 | 5 x 0,14 | 4,4 | 16,0 | 37,0 | 26 |
| 27240 | 6 x 0,14 | 4,9 | 18,0 | 42,0 | 26 |
| 27241 | 7 x 0,14 | 4,9 | 19,0 | 48,0 | 26 |
| 27242 | 8 x 0,14 | 5,2 | 21,0 | 55,0 | 26 |
| 27243 | 10 x 0,14 | 6,2 | 29,0 | 65,0 | 26 |
| 27244 | 12 x 0,14 | 6,2 | 31,0 | 77,0 | 26 |
| 27245 | 14 x 0,14 | 6,6 | 32,0 | 79,0 | 26 |
| 27246 | 16 x 0,14 | 6,9 | 43,0 | 89,0 | 26 |
| 27247 | 18 x 0,14 | 7,2 | 51,0 | 103,0 | 26 |
| 27248 | 20 x 0,14 | 7,7 | 55,0 | 116,0 | 26 |
| 27249 | 21 x 0,14 | 7,9 | 56,0 | 120,0 | 26 |
| 27250 | 24 x 0,14 | 8,3 | 62,0 | 131,0 | 26 |
| 27251 | 25 x 0,14 | 8,5 | 61,0 | 136,0 | 26 |
| 27252 | 1 x 0,25 | 2,9 | 7,0 | 27,0 | 24 |
| 27253 | 2 x 0,25 | 4,2 | 16,0 | 31,0 | 24 |
| 27254 | 3 x 0,25 | 4,3 | 19,0 | 36,0 | 24 |
| 27255 | 4 x 0,25 | 4,7 | 22,0 | 40,0 | 24 |
| 27256 | 5 x 0,25 | 5,3 | 27,0 | 51,0 | 24 |
| 27257 | 6 x 0,25 | 5,7 | 32,0 | 58,0 | 24 |
| 27258 | 7 x 0,25 | 5,7 | 35,0 | 64,0 | 24 |
| 27259 | 8 x 0,25 | 6,6 | 42,0 | 82,0 | 24 |
| 27260 | 10 x 0,25 | 7,2 | 50,0 | 85,0 | 24 |
| 27261 | 12 x 0,25 | 7,3 | 58,0 | 90,0 | 24 |
| 27262 | 14 x 0,25 | 7,9 | 62,0 | 144,0 | 24 |
| 27263 | 16 x 0,25 | 8,3 | 67,0 | 110,0 | 24 |
| 27264 | 18 x 0,25 | 8,9 | 78,0 | 142,0 | 24 |
| 27265 | 19 x 0,25 | 9,1 | 79,0 | 146,0 | 24 |
| 27266 | 20 x 0,25 | 9,4 | 152,0 | 88,0 | 24 |
| 27267 | 21 x 0,25 | 9,4 | 91,0 | 150,0 | 24 |
| 27268 | 24 x 0,25 | 10,0 | 96,0 | 163,0 | 24 |
| 27269 | 25 x 0,25 | 10,1 | 99,0 | 169,0 | 24 |
| 27270 | 1 x 0,34 | 3,2 | 13,0 | 24,0 | 22 |
| 27271 | 2 x 0,34 | 4,8 | 18,0 | 30,0 | 22 |
| 27272 | 3 x 0,34 | 5,2 | 22,0 | 37,0 | 22 |
| 27273 | 4 x 0,34 | 5,5 | 28,0 | 48,0 | 22 |
| 27274 | 5 x 0,34 | 6,0 | 31,0 | 54,0 | 22 |
| 27275 | 6 x 0,34 | 6,7 | 45,0 | 61,0 | 22 |
| 27276 | 7 x 0,34 | 6,7 | 51,0 | 67,0 | 22 |
| 27277 | 8 x 0,34 | 7,8 | 54,0 | 81,0 | 22 |
| 27278 | 10 x 0,34 | 8,4 | 65,0 | 103,0 | 22 |
| 27279 | 12 x 0,34 | 8,5 | 70,0 | 110,0 | 22 |
| 27280 | 14 x 0,34 | 9,0 | 81,0 | 153,0 | 22 |
| 27281 | 16 x 0,34 | 9,4 | 88,0 | 159,0 | 22 |
| 27282 | 18 x 0,34 | 9,8 | 103,0 | 172,0 | 22 |
| 27283 | 19 x 0,34 | 10,1 | 106,0 | 181,0 | 22 |
| 27284 | 20 x 0,34 | 10,1 | 112,0 | 191,0 | 22 |
| 27285 | 21 x 0,34 | 10,7 | 116,0 | 199,0 | 22 |
| 27286 | 24 x 0,34 | 10,7 | 129,0 | 229,0 | 22 |
| 27287 | 25 x 0,34 | 12,0 | 120,0 | 241,0 | 22 |
| 27288 | 1 x 0,5 | 3,4 | 15,0 | 40,0 | 20 |
| 27289 | 2 x 0,5 | 5,3 | 29,0 | 45,0 | 20 |
| 27290 | 3 x 0,5 | 5,6 | 39,0 | 55,0 | 20 |
| 27291 | 4 x 0,5 | 6,0 | 46,0 | 61,0 | 20 |
| 27292 | 5 x 0,5 | 6,7 | 52,0 | 76,0 | 20 |
| 27293 | 6 x 0,5 | 7,3 | 66,0 | 89,0 | 20 |
| 27294 | 7 x 0,5 | 7,3 | 68,0 | 98,0 | 20 |
| 27295 | 8 x 0,5 | 8,5 | 80,0 | 117,0 | 20 |
| 27296 | 10 x 0,5 | 9,2 | 93,0 | 135,0 | 20 |
| 27297 | 12 x 0,5 | 9,5 | 117,0 | 157,0 | 20 |
| 27298 | 14 x 0,5 | 10,0 | 122,0 | 190,0 | 20 |
| 27299 | 16 x 0,5 | 10,6 | 129,0 | 210,0 | 20 |
| 27300 | 18 x 0,5 | 10,7 | 152,0 | 217,0 | 20 |
| 27301 | 19 x 0,5 | 11,2 | 156,0 | 246,0 | 20 |
| 27302 | 20 x 0,5 | 11,9 | 173,0 | 275,0 | 20 |
| 27303 | 24 x 0,5 | 12,6 | 256,0 | 337,0 | 20 |
| 27304 | 25 x 0,5 | 12,7 | 250,0 | 351,0 | 20 |
| 27305 | 1 x 0,75 | 3,8 | 19,0 | 41,0 | 18 |
| 27306 | 2 x 0,75 | 6,0 | 38,0 | 59,0 | 18 |
| 27307 | 3 x 0,75 | 6,2 | 50,0 | 66,0 | 18 |
| 27308 | 4 x 0,75 | 6,7 | 57,0 | 77,0 | 18 |
| 27309 | 5 x 0,75 | 7,3 | 70,0 | 93,0 | 18 |
| 27310 | 6 x 0,75 | 8,1 | 87,0 | 113,0 | 18 |
| 27311 | 7 x 0,75 | 8,2 | 96,0 | 130,0 | 18 |
| 27312 | 8 x 0,75 | 9,0 | 110,0 | 145,0 | 18 |
| 27313 | 10 x 0,75 | 10,3 | 140,0 | 180,0 | 18 |
| 27314 | 12 x 0,75 | 10,4 | 151,0 | 202,0 | 18 |
| 27315 | 14 x 0,75 | 11,2 | 167,0 | 225,0 | 18 |
| 27316 | 16 x 0,75 | 11,8 | 183,0 | 275,0 | 18 |
| 27317 | 18 x 0,75 | 12,6 | 207,0 | 292,0 | 18 |
| 27318 | 19 x 0,75 | 12,6 | 221,0 | 322,0 | 18 |
| 27319 | 20 x 0,75 | 13,1 | 238,0 | 362,0 | 18 |
| 27320 | 24 x 0,75 | 14,1 | 270,0 | 435,0 | 18 |
| 27321 | 25 x 0,75 | 14,3 | 278,0 | 415,0 | 18 |
