Описание серии

Аналогично рисунку

Тип

Многоступенчатый 6" погружной насос в исполнении с анкерной связью для вертикального или горизонтального монтажа

Применение

  • Снабжение хозяйственной водой из скважин и цистерн
  • Коммунальное водоснабжение
  • Полив и ирригация
  • Повышение давления
  • Перекачивание воды для промышленного использования и в водоотливном хозяйстве
  • Эксплуатация фонтанов
  • Перекачивание воды без длинноволокнистых и абразивных примесей

Обозначение

Например:Wilo-EMU NK 63-17 + NU 611-2/15
Гидравлическая часть:NK 63-17
NKГидравлическая часть
6Диаметр гидравлического оборудования в дюймах ["]
3Типоразмер
17Число секций гидравлической части
Электродвигатель:NU 611-2/15
NUПогружной электродвигатель
611Типоразмер (4... = 4", 5..., 611 = 6")
2Число полюсов электродвигателя
15Номинальная мощность

Особенности/преимущества продукции

  • Устойчивость к коррозии и абразивному износу обеспечивают корпус из бронзы и рабочие колеса из материала Noryl.
  • Встроенный обратный клапан
  • Напорный кожух в коррозиестойком и гигиеничном исполнении из нержавеющей стали с резиновой опорой для снижения шума и вибрации

Оснащение/функции

  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Гидравлическая часть и электродвигатель выбираются в зависимости от потребности для заданных условий
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник»
  • Герметизированные электродвигатели
  • Электродвигатели с возможностью перемотки

Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,7
  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Макс. температура перекачиваемых жидкостей: 30 В°C, более высокая температура по запросу
  • Минимальное течение на моторе:
    • NU 4... = 0,1 м/с
    • NU 5... = 0,16 м/с
    • NU 6... = 0,1 - 0,5 м/с
  • Макс. содержание песка: 35 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения:
    • NU 4..., NU 5...= 350 м
    • NU 611 = 100 м
  • Класс защиты: IP 68
  • Диапазон регулировки частотного преобразователя: 30-50 Гц

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с гидравлической частью с радиальными рабочими колесами. Части корпуса из NiAl-Bz, рабочие колеса из материала Noryl. Напорный патрубок выполнен для резьбового соединения, встроенный обратный клапан.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью гидроизолированный герметично залитый статор с эмалированной обмоткой, пропитанный смолой (NU 4..., NU 5...) или статор с возможностью перемотки обмотки, имеющей изоляцию из ПВХ (NU 611). Корпус электродвигателя из нержавеющей стали качества A2/A4.

Место подсоединения насоса к мотору имеет стандартное исполнение NEMA. Герметизация электродвигателя при помощи манжетного уплотнения вала (NU 4...) или скользящего торцового уплотнения, полностью выполненного из карбида кремния.

Самосмазывающиеся подшипники. Электродвигатели серии NU 4... и NU 5...заполнены водогликолевой смесью, электродвигатели серии NU 611 - водно-глицериновой смесью. Электродвигатели серии NU 611...допустимо заполнять также питьевой водой (исполнение T). Допустим режим работы с частотным преобразованием (SF 1.1).

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использован охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

  • гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель с разрешением к применению в питьевом водоснабжении, сечение и длина кабеля - в стандартном исполнении или по желанию заказчика
  • Инструкция по монтажу и эксплуатации

Опции

  • Специальные материалы
  • Исполнение 60 Гц
  • Датчик PT100 для контроля температурного режима электродвигателя

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

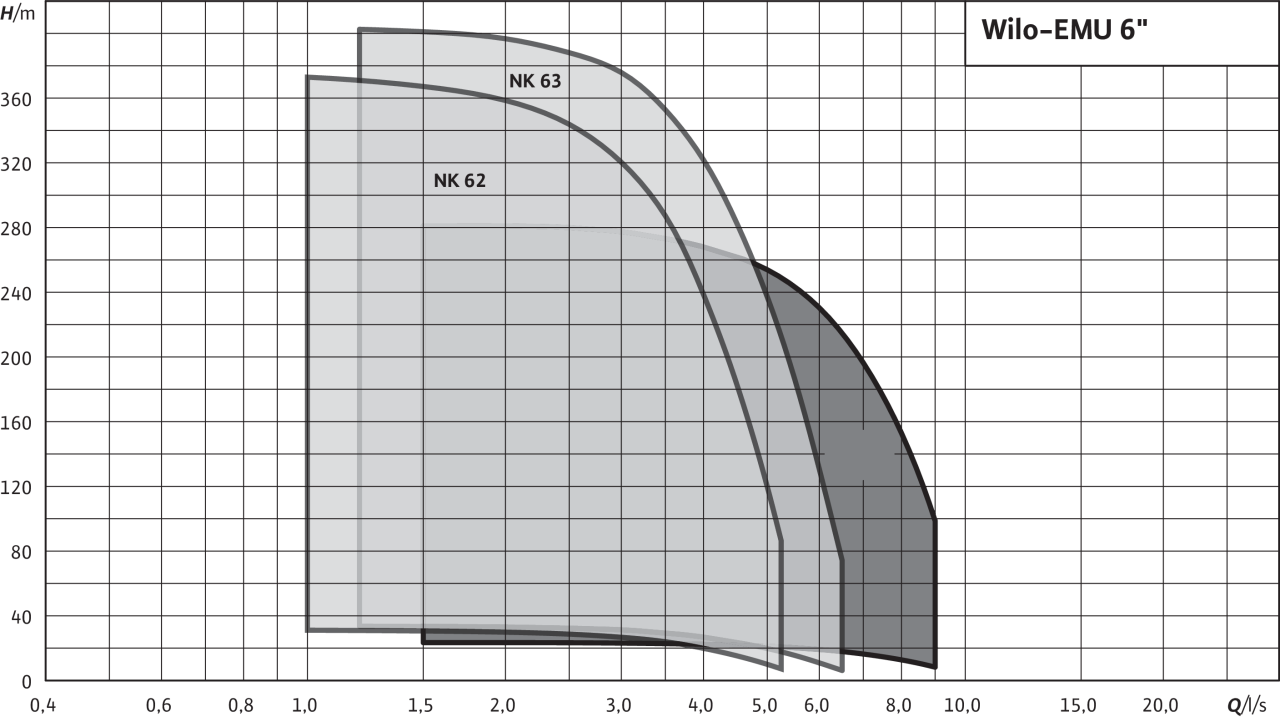

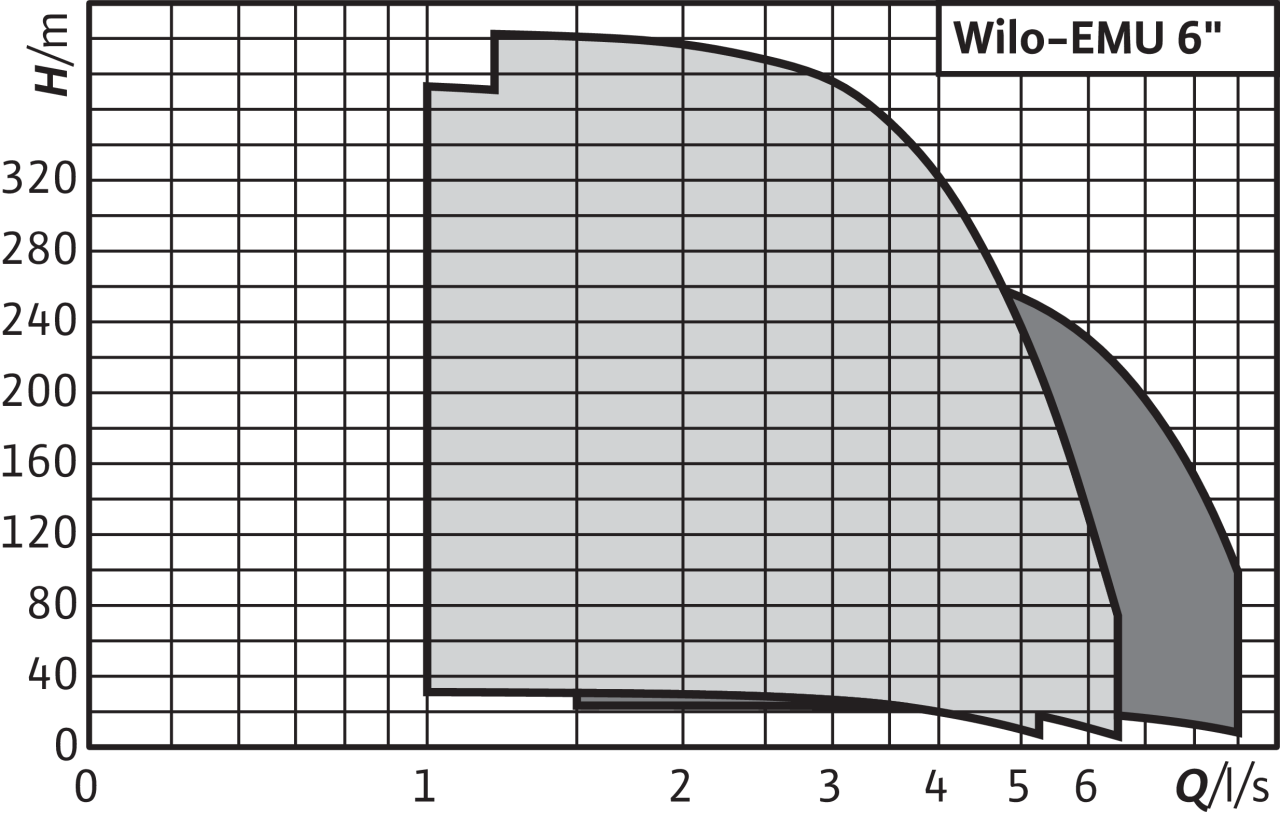

Рабочее поле

Характеристики

Оснащение/функции

Конструкция
Подсоединение в соответствии с NEMA
Стандартизированное подключение-
Встроенный обратный клапан
Без обратного клапана
Однофазный электродвигатель-
Трехфазный электродвигатель
Прямой пуск
Пуск по схеме звезда-треугольник
Эксплуатация частотного преобразователя
Электродвигатель с залитым статором
Электродвигатель с возможностью перемотки
Заполнение электродвигателя маслом-
Наполнение электродвигателя водогликолевой смесью
Заполнение электродвигателя питьевой водойОпция
Предварительно смонтированное гидравлическое оборудование/электродвигатель
Применение
Горизонтальный монтаж
Вертикальный монтаж
Оснащение/функции
Контроль температуры электродвигателя PT100Опция
Контроль температуры электродвигателя PTCВє
Коробка конденсатора при 1~230 В-
Защита от сухого ходаОпция
Встроенная защита от удара током-
Принадлежности
Опорная стойка для горизонтального монтажаОпция
Охлаждающий кожухОпция
Обратный клапанОпция
Напорный кожухОпция
материал
Корпус насосаПо заказу клиента
Корпус насоса (специальное исполнение)По заказу клиента
Рабочее колесоПо заказу клиента
Рабочее колесо (специальное исполнение)По заказу клиента
Корпус электродвигателяПо заказу клиента
Корпус электродвигателя (специальное исполнение)По заказу клиента
