Wilo-EMU FA...RF

Описание серии

Аналогично рисунку

Характеристики согласно ISO 9906, приложение A. Указанный коэффициент полезного действия соответствует гидравлическому коэффициенту полезного действия.

Тип

Погружной насос для отвода сточных вод из отливки из высококачественной стали без системы охлаждения для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.

Применение

Перекачивание следующих сред:

• сточные воды с фекалиями;
• предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
• Технологическая вода
• загрязненная вода;

Обозначение

Особенности/преимущества продукции

• Прочное исполнение полностью из литой нержавеющей стали 1.4581 для использования в перекачиваемых средах, вызывающих коррозию
• Технологическая надежность благодаря комплексным устройствам контроля
• Продольно герметичный ввод кабеля
• Малые вибрации и долгий срок службы благодаря высококачественным компонентам
• Возможны исполнения в соответствии с требованиями заказчика

Технические характеристики

• Подключение к сети: трехфазная сеть, 400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Класс защиты: IP 68
• Макс. температура перекачиваемой жидкости: 3 - 40 В°C, более высокая температура по запросу
• Уплотнение: в зависимости от типа электродвигателя с двумя скользящими торцевыми уплотнениями или блочной уплотнительной кассетой
• Свободный проход: 35 - 45 мм.
• Постоянно смазывающиеся подшипники качения
• Макс. глубина погружения: 20 м

Оснащение/функции

• Массивное прочное исполнение из литой нержавеющей стали (1.4581)
• несложная установка посредством подвесного приспособления или опорной лапе насоса

Описание/конструкция

Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения. Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %.

Используются следующие типы рабочих колес:

• Свободновихревое рабочее колесо (W)
• Одноканальное рабочее колесо (E)

В зависимости от типа гидравлические части с одноканальными рабочими колесами могут быть оснащены вращающимся и/или стационарным кольцом щелевого уплотнения из закаленного металла. Они содействуют тому, что продуктивность агрегата остается в течение долгого времени на одинаковом уровне.

Электродвигатель

Двигатели с поверхностным охлаждением двигатели (T-двигатель) отдают тепло деталей корпуса непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии в длительном режиме работы.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. Она доступна также снаружи и опционально может контролироваться при помощи электрода контроля герметичности камеры уплотнений.

Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.

Кабельный ввод электродвигателей T продольно герметичный, длина кабеля конфигурируется индивидуально.

Уплотнение

В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:

• Вариант G: два независимо работающих скользящих торцовых уплотнения
• Вариант K: блочная уплотнительная кассета с двумя скользящими торцовыми уплотнениями независимого действия

Материалы

• Детали корпуса: литая нержавеющая сталь 1.4581
• Рабочее колесо: литая нержавеющая сталь 1.4581
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: Viton или SiC/SiC
• Статические уплотнения: Viton
• Вал: нержавеющая сталь 1.4462

Комплект поставки

• Погружной дренажный насос длясточных вод с двигателем из литой нержавеющей стали
• Длина кабеля по желанию заказчика
• Принадлежности по желанию заказчика
• Инструкция по эксплуатации и техническому обслуживанию

Принадлежности

• Подвесное приспособление или опора насоса
• Различные переходники для напорного патрубка и муфты Storz
• Цепи
• Крепежные комплекты с анкерной стяжкой
• Приборы управления, реле и штекеры

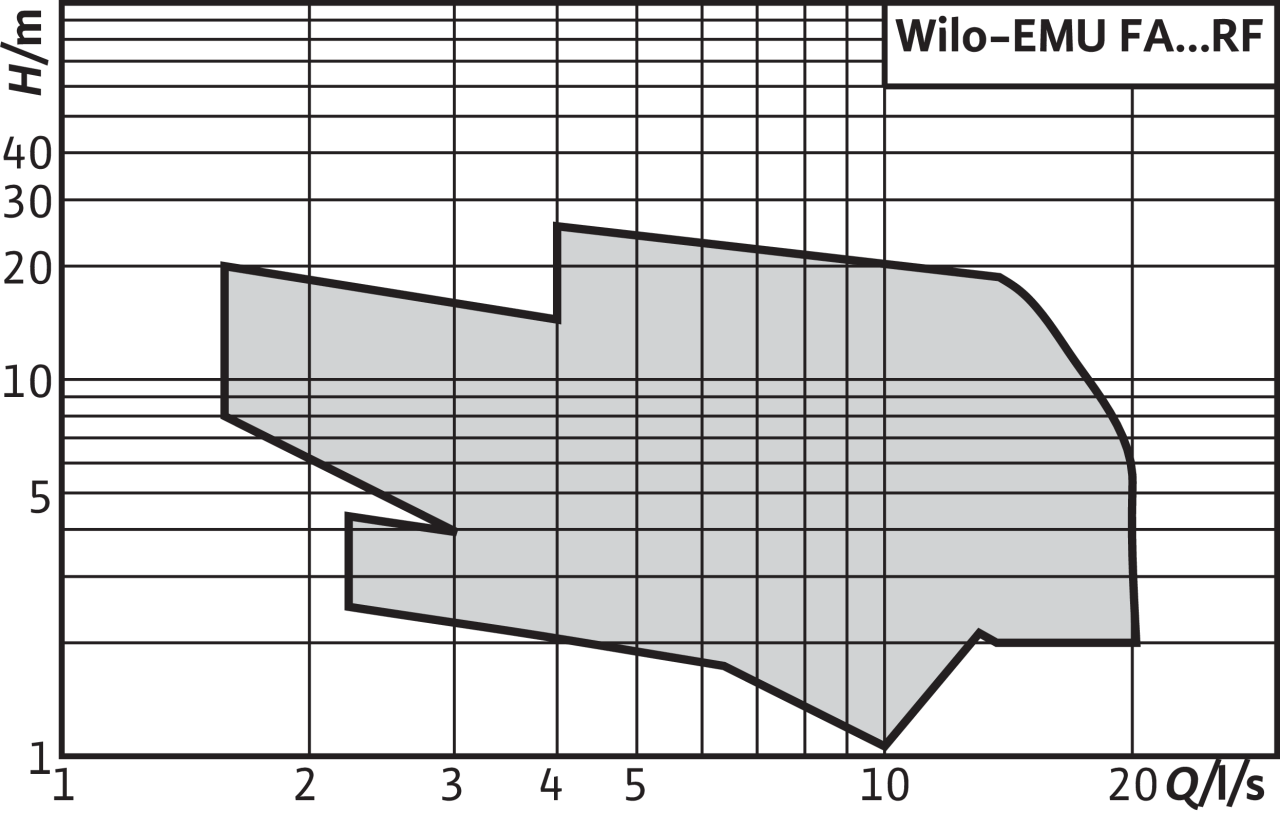

Рабочее поле

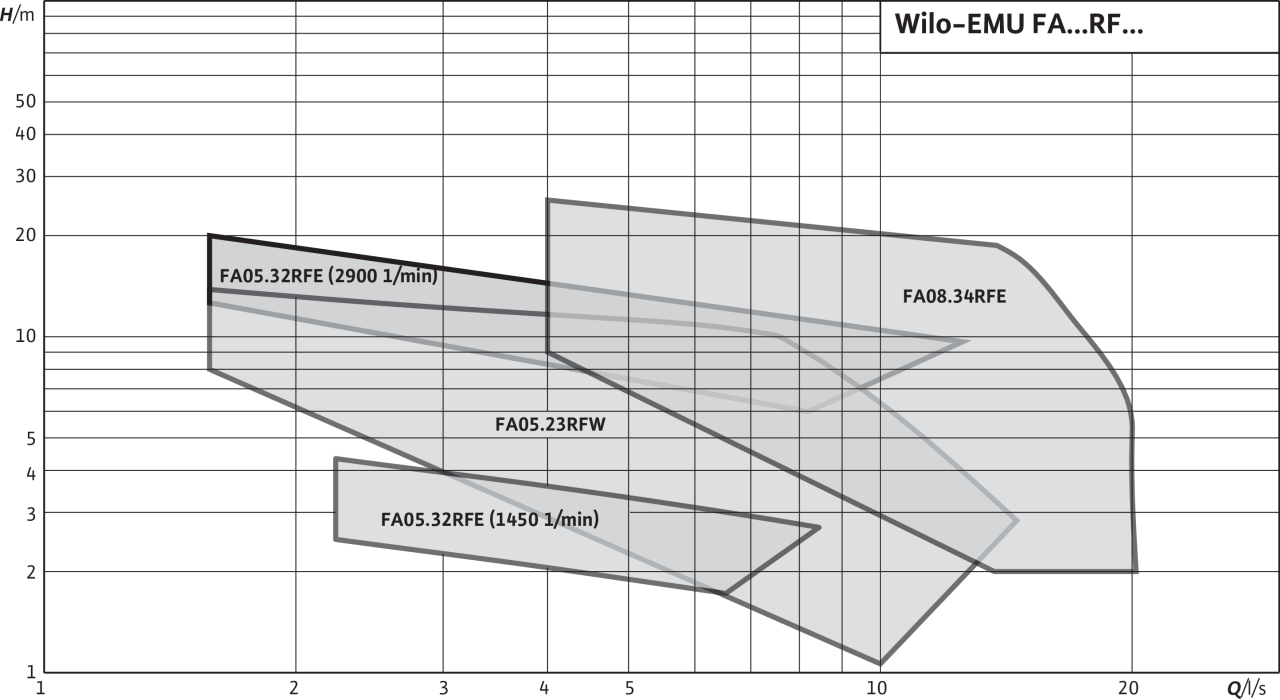

Рабочее поле

Характеристики согласно ISO 9906, приложение A. Указанный коэффициент полезного действия соответствует гидравлическому коэффициенту полезного действия.
