Описание серии

Аналогично рисунку

Тип

Многоступенчатый погружной насос 10" в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение

  • для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
  • Снабжение хозяйственной водой
  • для использования в системах водоснабжения коммунального хозяйства, для полива и ирригация
  • Повышение давления
  • Понижение уровня воды
  • для перекачивания воды промышленного использования
  • для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Например:Wilo-Sub TWI 010.125-02-NB + NU 811-2/90
Гидравлическая часть:TWI 010.125-02-NB
TWIГидравлическая часть
0Конфигурируемый тип
10Диаметр гидравлической части в дюймах ["]
125Номинальная подача [м3/ч]
02Кол-во ступеней гидравлической части
NДиаметр рабочего колеса (N = стандартный, S = подрезанное)
BОбозначение поколения насоса
Электродвигатель:NU 811-2/90
NUПогружной электродвигатель
811Типоразмер (5..., 6... = 6"; 7..., 8... = 8")
2Число полюсов электродвигателя
90Длина пакета

Особенности/преимущества продукции

  • Оптимизированная гидравлическая часть с КПД до 80 %
  • Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
  • Сертифицировано ACS для применения в системах снабжения питьевой водой
  • Широкий диапазон производительности от 1 до 250 м3/ч
  • Высокий уровень гибкости в исполнении 4-, 6-, 8- и 10-дюймовой серии

Технические характеристики

  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемых жидкостей:
    • Герметично залитые электродвигатели: 3-20 В°C или 3-30 В°C (в зависимости от типа)
    • Электродвигатели с возможностью перемотки: 3-30 В°C (в зависимости от типа)
  • Минимальное течение на моторе: 0,1-0,5 м/с (в зависимости от типа)
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 10 - 20/ч (в зависимости от типа)
  • Макс. глубина погружения 100 - 350 м (в зависимости от типа)
  • Класс защиты: IP 68
  • Напорный патрубок: Rp 6

Оснащение/функции

  • многоступенчатый погружной насос с полуаксиальными рабочими колесами
  • Встроенный обратный клапан с пружиной
  • Муфта NEMA до подключения электродвигателя 8", начиная с электродвигателя размером 10" - стандартное подключение
  • Трехфазный электродвигатель
  • Герметизированные электродвигатели
  • Электродвигатели с возможностью перемотки

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: нержавеющая сталь 1.4301
  • Вал гидравлической системы: нержавеющая сталь 1.4057
  • Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4542 или 1.4462 (в зависимости от типа)

Описание/конструкция

Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с муфтой NEMA 6"/8" или с 10" со стандартизированным подсоединением электродвигателя и с полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью. Электродвигатели серий NU 611, NU 8..., NU 9... могут заполняться питьевой водой (T-исполнение).

Охлаждение

Охлаждение электродвигателя осуществляется перекачиваемой средой. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

  • Гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель с разрешением к применению в питьевом водоснабжении, сечение и длина кабеля - в стандартном исполнении или по желанию заказчика
  • Инструкция по монтажу и эксплуатации

Опции

  • Гидравлические элементы из нержавеющей стали 1.4401
  • Электродвигатель из нержавеющей стали 1.4401, 1.4571 или G-CuSn10
  • Исполнение 60 Гц
  • Пуск «звезда-треугольник»
  • Электродвигатель с возможностью перемотки
  • Электродвигатель с возможностью перемотки, заполненный питьевой водой, в специальном исполнении

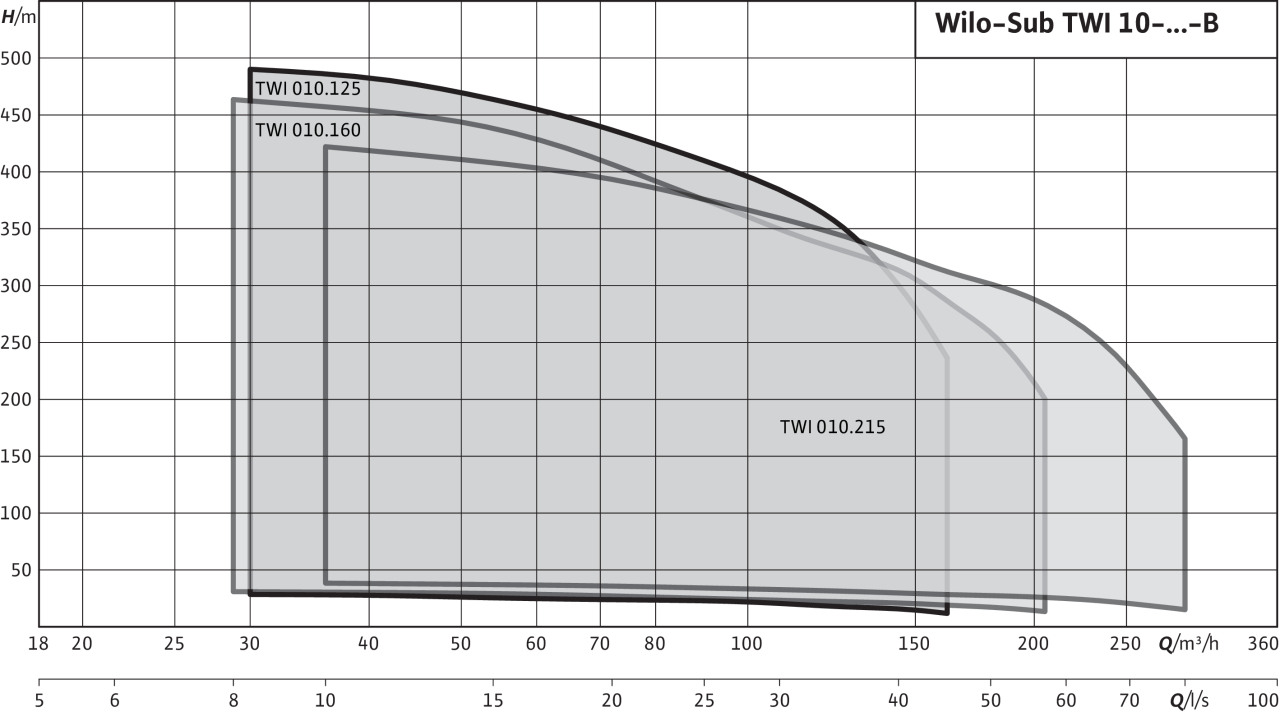

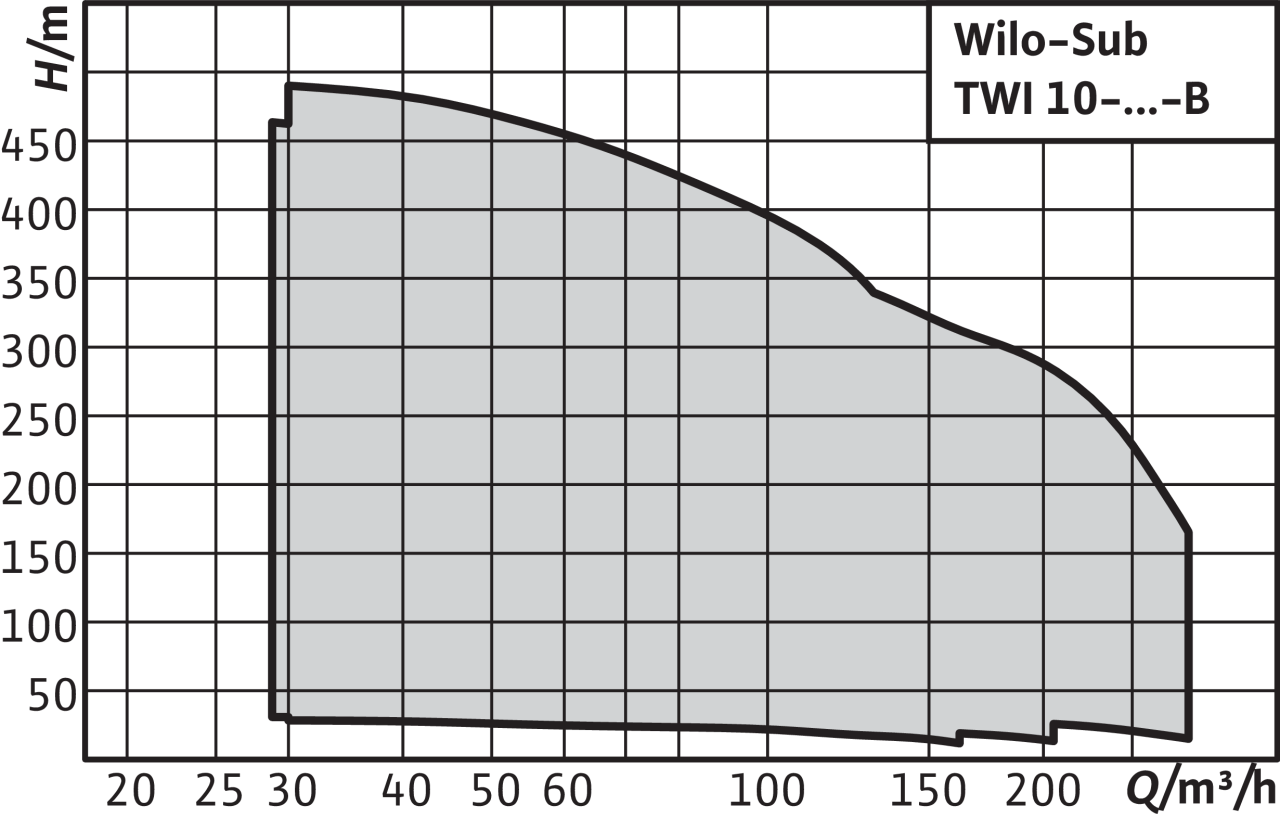

Рабочее поле

Характеристики

Оснащение/функции

Конструкция
Подсоединение в соответствии с NEMA
Стандартизированное подключение
Встроенный обратный клапан
Без обратного клапана-
Однофазный электродвигатель-
Трехфазный электродвигатель
Прямой пуск
Пуск по схеме звезда-треугольник
Эксплуатация частотного преобразователя
Электродвигатель с залитым статором
Электродвигатель с возможностью перемотки
Заполнение электродвигателя маслом-
Наполнение электродвигателя водогликолевой смесью
Заполнение электродвигателя питьевой водойОпция
Предварительно смонтированное гидравлическое оборудование/электродвигатель
Применение
Горизонтальный монтаж
Вертикальный монтаж
Оснащение/функции
Контроль температуры электродвигателя PT100Опция
Контроль температуры электродвигателя PTCВє
Коробка конденсатора при 1~230 В-
Защита от сухого ходаОпция
Встроенная защита от удара током-
Принадлежности
Опорная стойка для горизонтального монтажаОпция
Охлаждающий кожухОпция
Обратный клапан-
Напорный кожухОпция
материал
Корпус насоса1.4301
Корпус насоса (специальное исполнение)
Рабочее колесо1.4301
Рабочее колесо (специальное исполнение)
Корпус электродвигателяПо заказу клиента
Корпус электродвигателя (специальное исполнение)
