Wilo-CronoLine-IL-E

Описание серии

Аналогично рисунку

Тип

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Особенности/преимущества продукции

• Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
• Опциональные интерфейсы для связи с шиной посредством подключаемых IF-модулей
• Простое управление благодаря технологии «красная кнопка» и дисплею
• Встроенная система управления сдвоенными насосами
• Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения

Технические характеристики

• Минимальный индекс эффективности (MEI) ≥ 0,4

• Допустимый диапазон температур от -20В° C до +140В° C
• Сетевое подключение
• • 3~440 В В±10 %, 50/60 Гц
  • 3~400 В В±10 %, 50/60 Гц
  • 3~380 В -5 % +10 %, 50/60 Гц
• Класс защиты IP 55
• Номинальный внутренний диаметр от DN 40 до DN 200
• Макс. рабочее давление 16 бар

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

• Скользящее торцовое уплотнение
• Фланцевое соединение
• Соединительный элемент
• Муфта
• Привод со встроенной электронной системой регулирования частоты вращения

Материалы

• Корпус насоса и фонарь: EN-GJL-250
• Рабочее колесо
  • Стандартное исполнение: EN-GJL-200
  • Специальное исполнение: Бронза CuSn 10
• Вал: 1.4122
• Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Оснащение/функции

Режимы работы

• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• ПИД-регулятор
• Ручной режим управления (n=постоянный)

Панель ручного управления

• «Красная кнопка» и дисплей

Ручное управление

• Настройка значения напора
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Вариант ...-R1 без дифференциального датчика давления
• Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
• Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)

Принадлежности

• 3 консоли с крепежным материалом для монтажа на фундаменте
• IR-монитор, IR-модуль
• IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
• IF-модуль LON для соединения с сетью LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулирования VR-HVAC
• Система регулирования CCe-HVAC
• Система регулирования SCe-HVAC
• Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

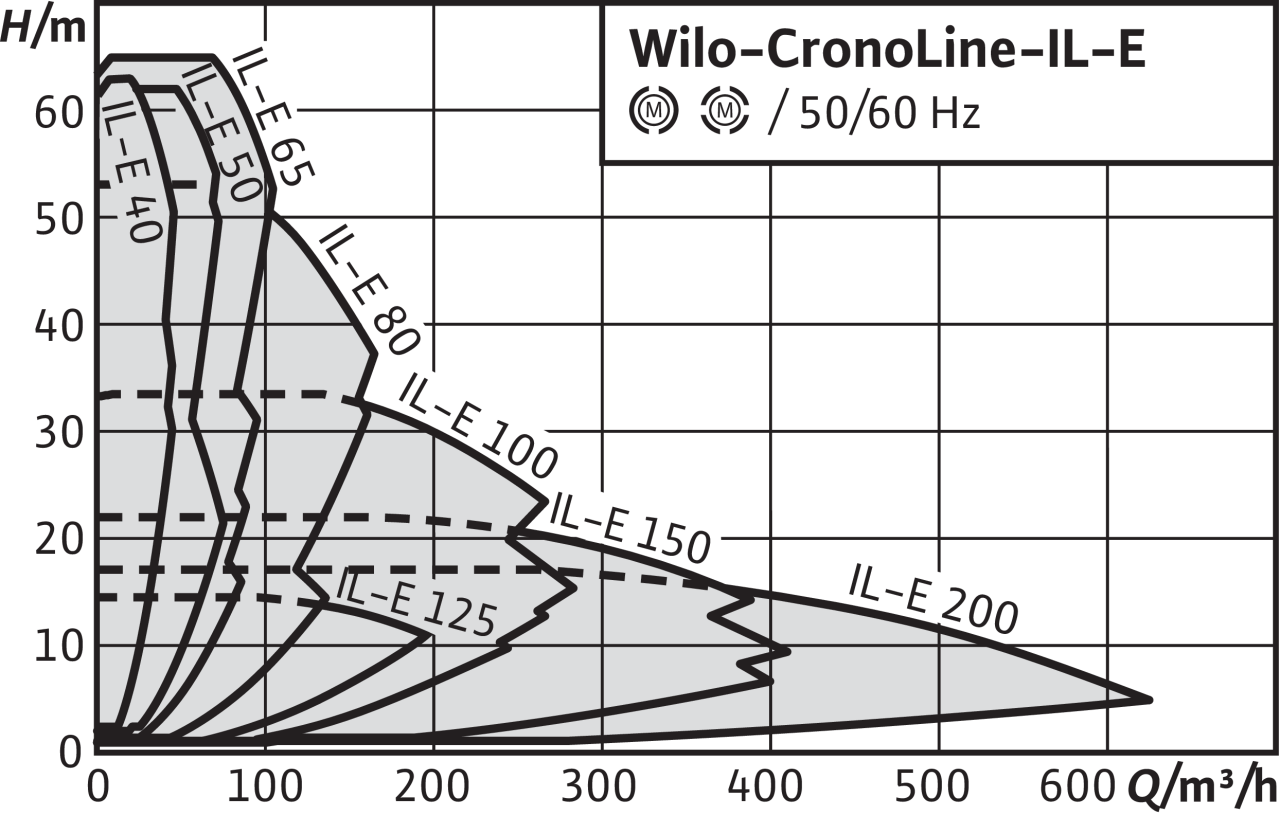

Рабочее поле

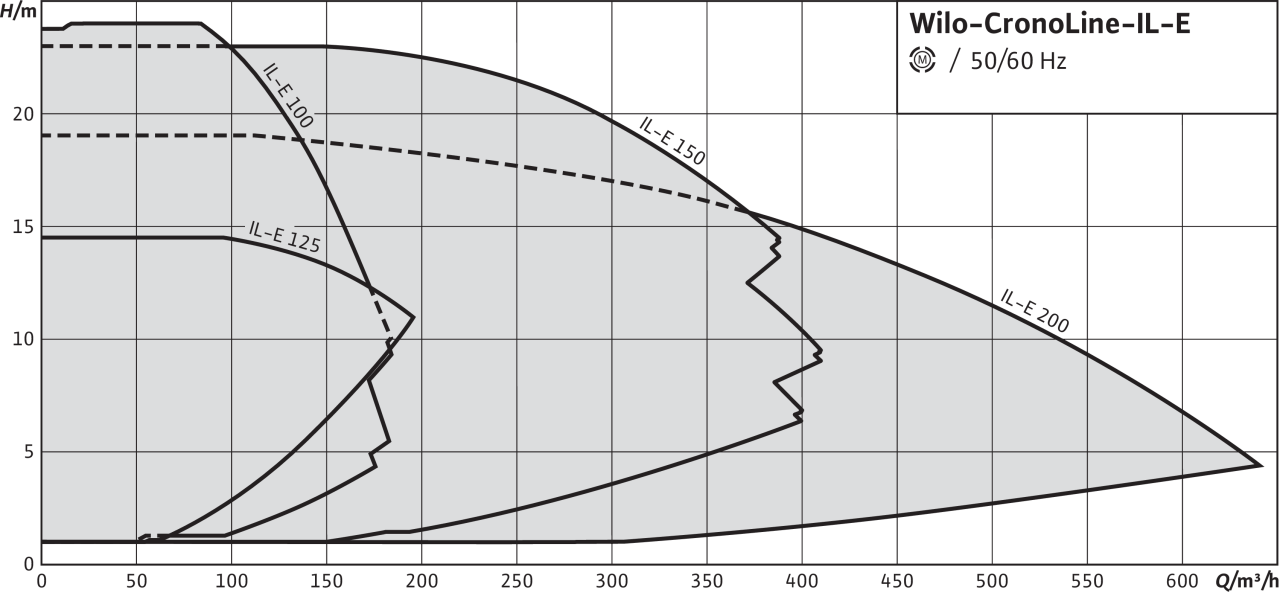

Wilo-CronoLine-IL-E (4-полюсный)

Технические характеристики
