Wilo-SiFlux

Описание серии

Аналогично рисунку

Тип

Высокоэффективная, автоматическая, готовая к подключению установка с несколькими насосами для реализации большой подачи в системах отопления, кондиционирования и охлаждения. От 3 до 4 параллельно подключенных, электронно регулируемых линейных насосов с сухим ротором серии VeroLine–IP-E или CronoLine-IL-E. Из них один насос является резервным. Включая контроллер Smart SCe.

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Особенности/преимущества продукции

• Быстрый и простой монтаж за счет предварительно собранной системы. За счет этого достигается минимизация поиска неполадок.
• Экономия энергии: эксплуатация в диапазоне частичных нагрузок в соответствии с текущей потребностью.
• Надежная система благодаря согласованным друг с другом компонентам.
• Компактная конструкция, удобный доступ ко всем компонентам.
• Все от одного производителя. Меньше информации для разъяснения при приобретении.

Технические характеристики

• Тип насосов: VeroLine-IP-E или CronoLine IL-E
• Количество насосов: 2 + 1 или 3 + 1 (2 или 3 насоса работают и 1 резервный насос)
• Электроподключение к сети: 3~230/400 В, 50 Гц В±10%
• Класс энергоэффективности электродвигателя: IE2
• Допустимые перекачиваемые жидкости: вода систем отопления (согласно VDI 2035), водогликолевая смесь, охлаждающая и холодная вода (другие перекачиваемые жидкости по запросу)
• Расход: от 50 до 360 м³/ч
• Напор: 45 м
• Температура хранения: от -10В° C до +50В° C
• Допуст. температура окружающей среды: от 0В° C до +40В° C
• Допустимая температура перекачиваемой жидкости: от 0В°C до +100В°C
• Подсоединения к патрубкам распределителя: от DN 125 до DN 300
• Фланцы: PN 16 с перфорацией согласно EN 1092-2
• Макс. доп. рабочее давление: 10 бар на насосах VeroLine-IP-E, 16 бар на насосах CronoLine-IL-E

Оснащение/функции

• 3-4 насоса на одну установку серий VeroLine-IP-E или CronoLine-IL-E, из них 2 или 3 насоса работают, а 1 служит в качестве резервного насоса
• Стандартный электродвигатель IE2
• Автоматическая система управления насосом посредством контроллера Smart Controller SCe
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Стальной распределитель с коррозионностойким покрытием
• Фланец PN 16 согласно EN 1092-2 на стороне нагнетания и всасывания для подключения к системе трубопроводов
• Предварительно смонтированные уплотнения на стороне нагнетания и всасывания
• Запорная арматура на стороне всасывания и напорной стороне
• Обратный клапан с напорной стороны
• Датчик перепада давления
• Манометр на стороне нагнетания и всасывания соответственно

Комплект поставки

• Многонасосная установка Wilo-SiFlux
• Инструкция по монтажу и эксплуатации Wilo-Siflux
• Инструкция по монтажу и эксплуатации насоса
• Инструкция по монтажу и эксплуатации прибора управления

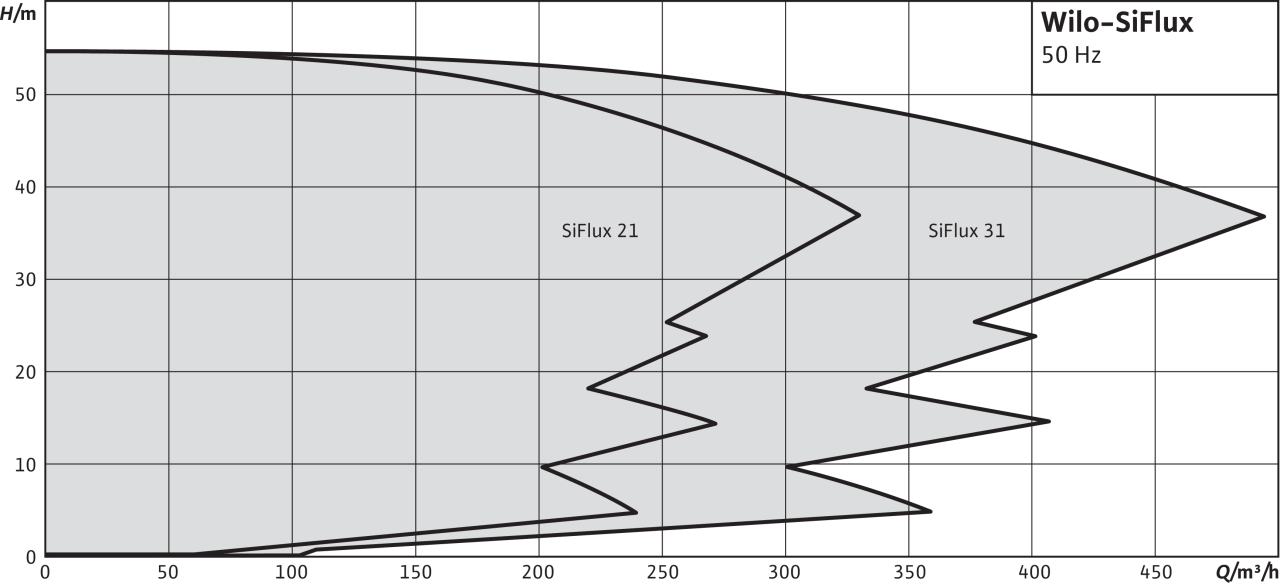

Рабочее поле

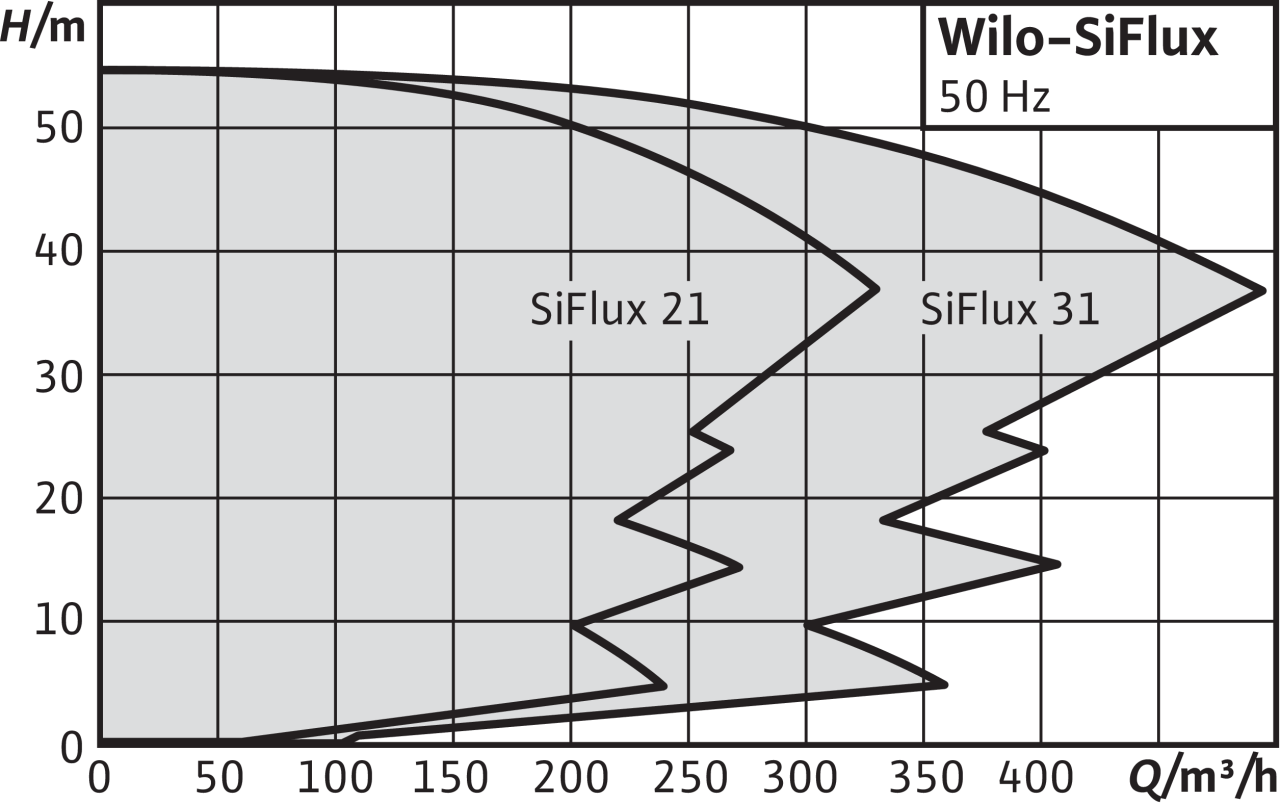

Рабочее поле
