Wilo-Stratos GIGA

Описание серии

Аналогично рисунку

Тип

Высокоэффективные inline насосы с электронно-коммутируемым электродвигателем и электронной регулировкой мощности в конструкции с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцовым уплотнением.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Обозначение

Особенности/преимущества продукции

• Инновационный высокоэффективный насос для наивысшего общего КПД на основе нового дизайна сухого ротора Wilo
• Высокоэффективный электронно регулируемый электродвигатель (коэффициент полезного действия выше предельных значений класса IE4 согласно IEC 60034-30)
• Высокоэффективная и оптимально соответствующая двигателестроению ЕС гидравлическая часть с улучшенным КПД и индексом минимальной эффективности MEI ≥ 0,7 согласно директиве Европейского парламента 2009/125/EC [Регламент Комиссии ЕС 547/2012].
• Диапазон регулирования в три раза больше, чем у обычных электронно-регулируемых насосов
• Опциональные интерфейсы для связи с шиной посредством штекерных IF-модулей

Технические характеристики

• Индекс минимальной эффективности (MEI) ≥ 0,7
• Диапазон температуры перекачиваемой жидкости от -20 В°C до +140 В°C
• Подсоединение к сети 3~480 В В±10 %, 50/60 Гц, 3~440 В В±10 %, 50/60 Гц, 3~400 В В±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
• Класс защиты IP 55
• Макс. рабочее давление 16 бар до +120 В°C, 13 бар до +140 В°C

Материалы

• Корпус насоса и фонарь: EN-GJL-250
• Рабочее колесо: PPS-GF40
• Вал: 1.4122
• Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу

Оснащение/функции

Режимы работы

• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• ПИД-регулятор
• Ручной режим управления (n=постоянный)

Панель ручного управления

• «Красная кнопка» и дисплей

Ручное управление

• Настройка значения напора
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-картой памяти
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Вариант ...-R1 без дифференциального датчика давления
• Вариант ...-S1 с особыми скользящими торцовыми уплотнениями (за отдельную плату)

Принадлежности

• 3 консоли с крепежным материалом для монтажа на фундаменте
• Монтажное приспособление для скользящего торцового уплотнения
• IR-монитор
• IR-модуль
• IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
• IF-модуль LON для соединения с сетью LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулирования VR-HVAC
• Система регулирования CCe-HVAC
• Система регулирования SCe-HVAC
• Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

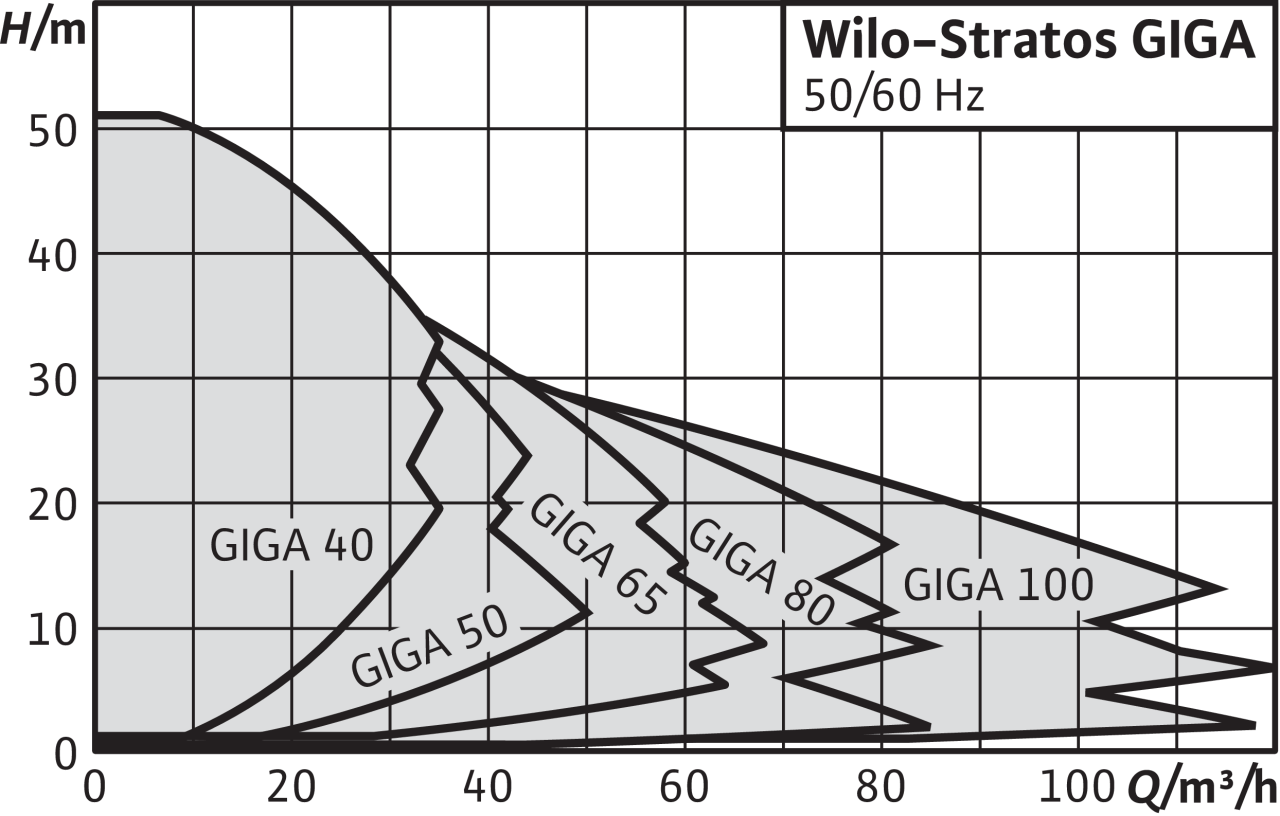

Рабочее поле

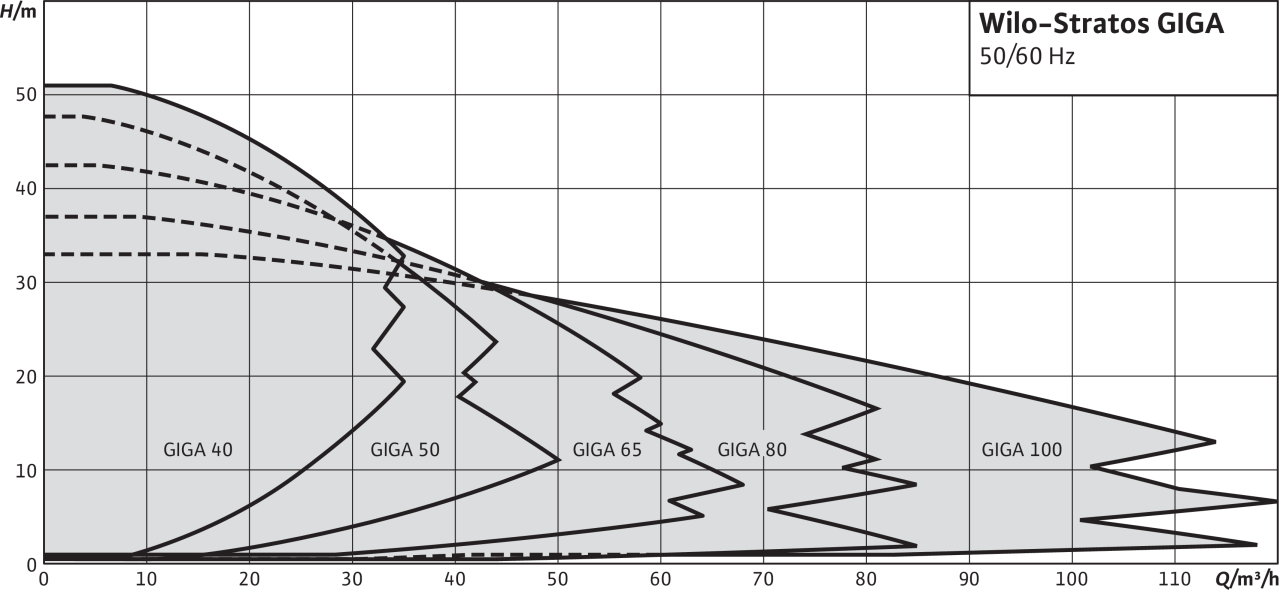

Характеристики

Технические характеристики
