Описание серии

Аналогично рисунку

Тип

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP-SD 30/5 с резьбовым соединением).

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Пример:Wilo-TOP-SD 40/7
TOP-SDСтандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением)
40/Номинальный внутренний диаметр для подсоединения
7Номинальный напор [м] при подаче <br/>Q = 0 м3

Особенности/преимущества продукции

  • Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
  • Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

  • Допустимый диапазон температур: от –20 до +130 В°C,
    кратковременно (2 ч) до +140 В°C (TOP-SD 80/15, 80/20: от -20 В°C до +110 В°C)
  • Электроподключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1Вј до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции

Режимы работы

  • Переключение ступеней частоты вращения

Ручное управление

  • Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

  • Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация

  • Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
  • Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
  • Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

  • Для насосов с фланцевым подсоединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
  • Консольная конструкция (только с горизонтальным расположением вала):
    • Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
    • Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
  • Встроенный перекидной клапан в корпусе насоса
  • Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)

Материалы

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит

Комплект поставки

  • Сдвоенный насос
  • С уплотнениями для резьбового соединения (только для TOP-SD 30/5)
  • С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
  • Инструкция по монтажу и эксплуатации

Опции

  • Исполнения для особых напряжений - по запросу

Принадлежности

  • Резьбовые подсоединения (для TOP-SD 30/5)
  • Контрфланцы при фланцевом подсоединении
  • Консоль для крепления насоса
  • Фланцевые заглушки
  • Устройства отключения Wilo SK 602N/SK 622N
  • Для насосов 3~400 В:
    • Штекер переключения 3~230 В (необходимо 2 штекера),

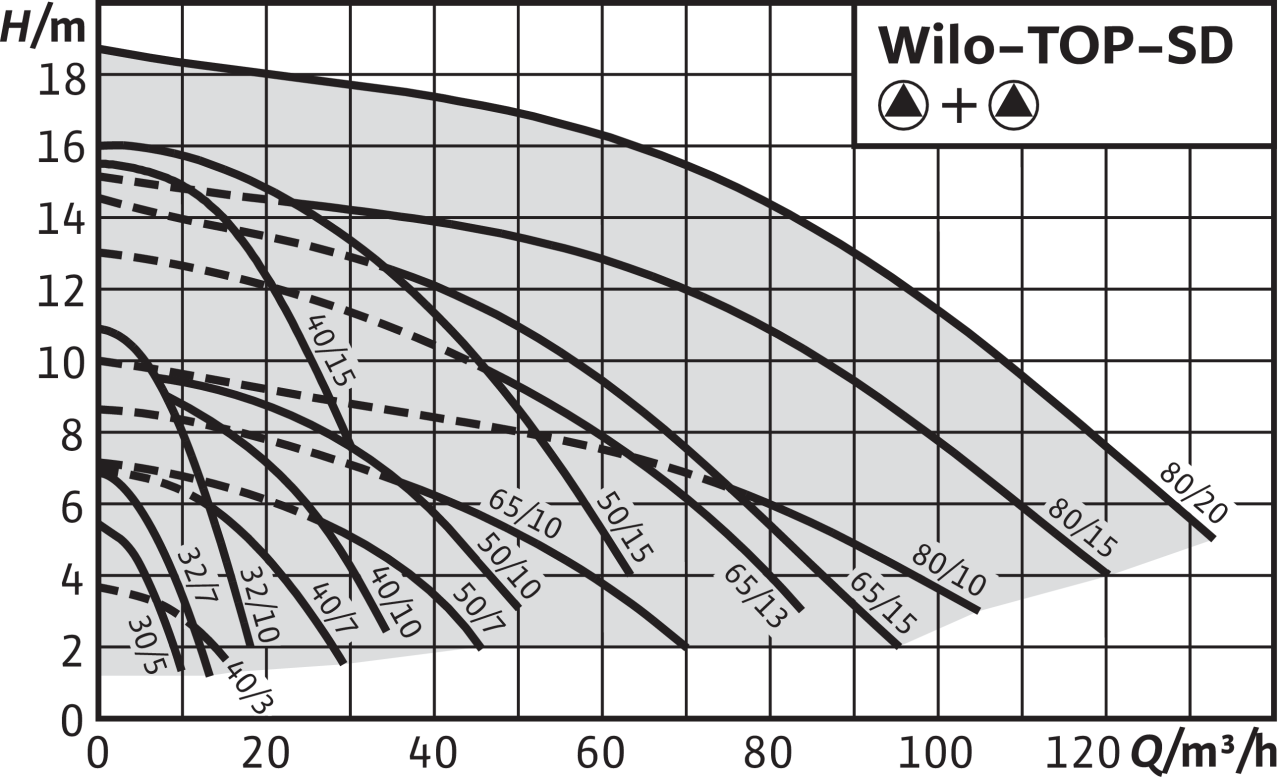

Рабочее поле

Рабочее поле

Тип Макс. расход Qmax Макс. напор Hmax Подсоединение к трубопроводу Резьба Номинальный внутренний диаметр фланца Номинальное давление PN Габаритная длина l0 Подключение к сети Вес брутто m Арт.-№
TOP-SD 30/510 м3/ч6 MRp 1ВјG 2-10 бар180 мм3~400/230 V, 50 Hz9.6 кг2044016
TOP-SD 32/713 м3/ч7 M--DN 326/10 бар220 мм3~400/230 V, 50 Hz15.1 кг2048327
TOP-SD 32/1011 м3/ч11 M--DN 326/10 бар220 мм3~400/230 V, 50 Hz21.0 кг2165551
TOP-SD 40/316 м3/ч4 M--DN 406/10 бар250 мм3~400/230 V, 50 Hz15.9 кг2044018
TOP-SD 40/728 м3/ч7 M--DN 406/10 бар250 мм3~400/230 V, 50 Hz23.1 кг2165552
TOP-SD 40/1034 м3/ч10 M--DN 406/10 бар250 мм3~400/230 V, 50 Hz31.4 кг2165554
TOP-SD 40/10 2-SPEEDS34 м3/ч10 M--DN 406/10 бар250 мм1~230 V, 50 Hz32.9 кг2165553
TOP-SD 40/1533 м3/ч15 M--DN 406/10 бар250 мм3~400/230 V, 50 Hz43.0 кг2165556
TOP-SD 40/15 2-SPEEDS33 м3/ч15 M--DN 406/10 бар250 мм1~230 V, 50 Hz43.0 кг2165555
TOP-SD 50/745 м3/ч7 M--DN 506/10 бар280 мм3~400/230 V, 50 Hz33.0 кг2165558
TOP-SD 50/7 2-SPEEDS45 м3/ч7 M--DN 506/10 бар280 мм1~230 V, 50 Hz35.1 кг2165557
TOP-SD 50/1050 м3/ч10 M--DN 506/10 бар280 мм3~400/230 V, 50 Hz35.7 кг2165560
TOP-SD 50/10 2-SPEEDS50 м3/ч10 M--DN 506/10 бар280 мм1~230 V, 50 Hz36.2 кг2165559
TOP-SD 50/1561 м3/ч16 M--DN 506/10 бар340 мм3~400/230 V, 50 Hz48.5 кг2165561
TOP-SD 65/1070 м3/ч8 M--DN 656/10 бар340 мм3~400/230 V, 50 Hz40.8 кг2165563
TOP-SD 65/10 2-SPEEDS70 м3/ч8 M--DN 656/10 бар340 мм1~230 V, 50 Hz41.5 кг2165562
TOP-SD 65/1383 м3/ч13 M--DN 656/10 бар340 мм3~400/230 V, 50 Hz55.6 кг2165564
TOP-SD 65/1595 м3/ч14 M--DN 656/10 бар340 мм3~400/230 V, 50 Hz58.5 кг2165565
TOP-SD 80/7 2-SPEEDS80 м3/ч6 M--DN 806 бар360 мм1~230 V, 50 Hz47.4 кг2165566
TOP-SD 80/10105 м3/ч10 M--DN 8010 бар360 мм3~400/230 V, 50 Hz61.1 кг2165568
TOP-SD 80/15120 м3/ч15 M--DN 8010 бар360 мм3~400/230 V, 50 Hz94.0 кг2165570
TOP-SD 80/20130 м3/ч19 M--DN 8010 бар360 мм3~400/230 V, 50 Hz100.0 кг2165572
