Wilo-Star-Z

Описание серии

Аналогично рисунку

Тип

Циркуляционные насосы с мокрым ротором с резьбовым соединением

Применение

Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Обозначение

Особенности/преимущества продукции

• Насосы переменного тока с быстрым электрическим подключением
• Все пластмассовые детали, находящиеся в контакте с перекачиваемой средой, имеют допуск KTW
• Серийная теплоизоляция для Star-Z 15 TT.
• Star-Z 15 TT со встроенным таймером и термостатом, ЖК-дисплеем с языком символов, технологией «красной кнопки» и автоматическим распознаванием термической дезинфекции котла, а также шаровым запорным вентилем со стороны всасывания и обратным клапаном с напорной стороны.

Технические характеристики

• Постоянная частота вращения или три выборочные ступени частоты вращения для Star-Z...-3
• Температура перекачиваемых жидкостей:
  • Питьевая вода до 3,21 ммоль/л (18 В°dH): макс. +65В° C, в кратковременном режиме работы (2 ч) до +70В° C
• Подключение к сети 1~230 В, 50 Гц или для Star-Z 25/2 DM 3~400 В, 50 Гц
• Класс защиты IP 44 (IP 42 при Star-Z 15 TT)
• Номинальный внутренний диаметр Rp ВЅ, Rp 1
• Макс. рабочее давление 10 бар

Оснащение/функции

Режимы работы

• Переключение ступеней частоты вращения (только Star-Z...-3)

Ручное управление

• Регулировка ступеней частоты вращения (1 ступень частоты вращения, 3 ступени частоты вращения у насосов Star-Z...-3)

Автоматическое управление

• Таймер для программирования 3 значений времени включения или выключения (только Z 15 TT)
• Управление температурой для поддержания постоянной величины температуры в обратной линии системы циркуляции питьевой воды (только Z 15 TT)
• Стандартная программа термической дезинфекции (распознавание и поддержание процесса термической дезинфекции котла) (только Z 15 TT)
• Защита от блокировки (только Z 15 TT)

Сигнализация и индикация

• ЖК-дисплей для индикации параметров насоса и кодов ошибок (только Z 15 TT)

Оснащение

• Отливка под ключ на корпусе насоса (только Star-Z 25)
• Возможен подвод кабеля с двух сторон (только Star-Z 20, Star-Z 25)
• Быстрое подключение при помощи пружинных клемм
• Электродвигатель, устойчивый к токам блокировки
• Встроенный обратный клапан с напорной стороны (только Star-Z 15 TT)
• Встроенный шаровой запорный вентиль (только Star-Z 15 TT)
• С таймером (только Z 15 TT)

Материалы

• Корпус насоса:
  • латунь: Star-Z 15
  • бронза: Star-Z 20, Star-Z 25
• Рабочее колесо: Синтетический материал
• Вал:
  • нержавеющая сталь: Star-Z 15
  • Оксидная керамика: Star-Z 20, Star-Z 25
• Подшипники: Графит, пропитанный синтетической смолой

Комплект поставки

• Насос
• С уплотнениями для резьбового соединения
• Инструкция по монтажу и эксплуатации
• Включая теплоизоляцию (только Star-Z 15 TT)

Принадлежности

• Резьбовые соединения
• Компенсаторы
• Теплоизолирующие кожухи для Star-Z 20, 25
• Специальный латунный штуцер для насосов с резьбовым соединением:
  внешняя резьба/внутри клемма для припайки
• Подключаемый модуль часового выключателя Wilo-S1R-h для Star-Z 20/1, Z 25/2 EM (исполнение для однофазного тока)
• Реле времени Wilo-SK 601N в сочетании с Wilo-SK 602N (в качестве контактора) для Star-Z 25/2 DM (трехфазное исполнение)
• Реле времени Wilo-SK 601N для выключения/включения по времени для Star-Z 20, 25

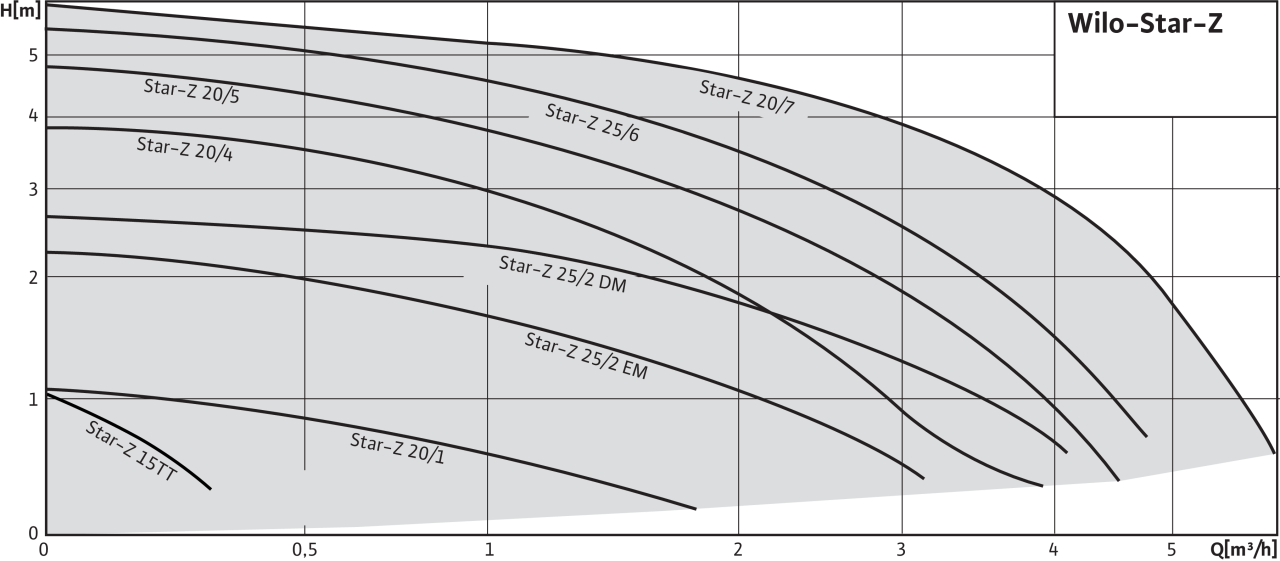

Рабочее поле

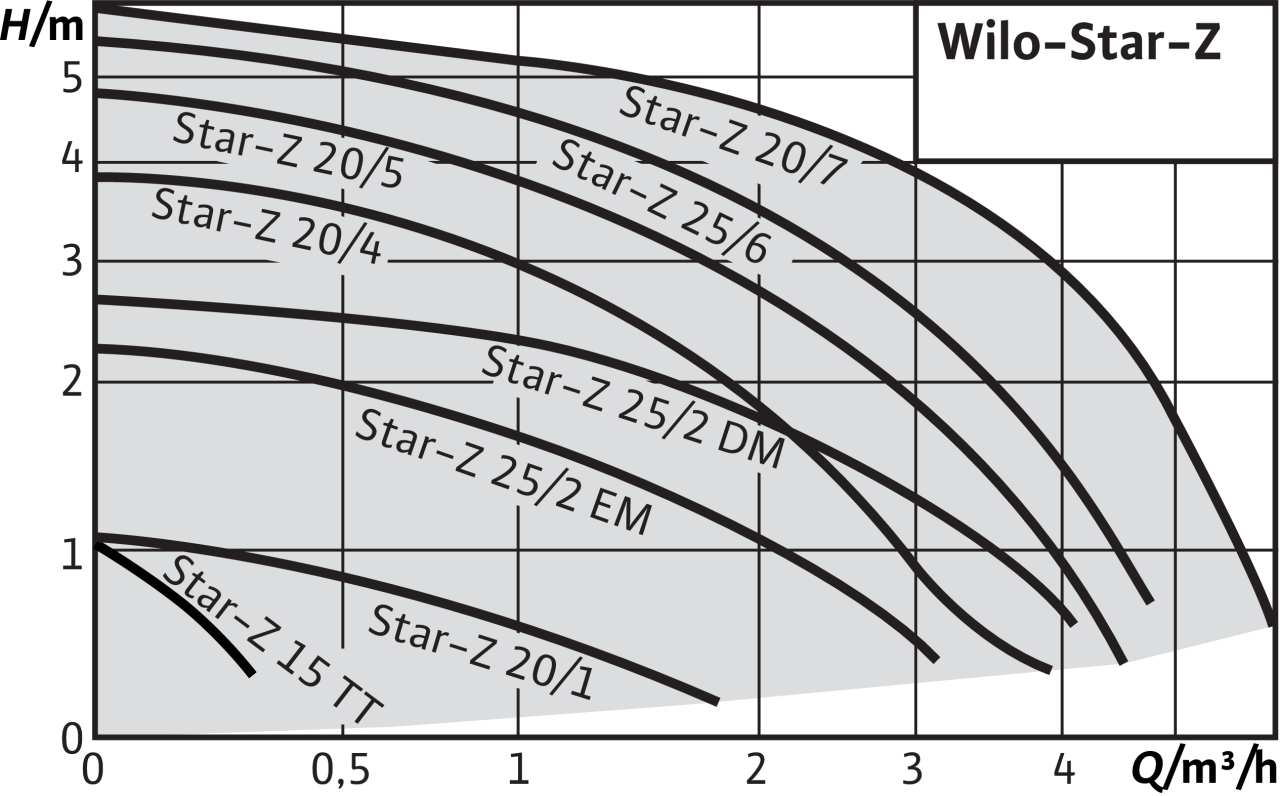

Характеристики
