Wilo-Stratos-ZD

Описание серии

Аналогично рисунку

Тип

Сдвоенный циркуляционный насос с мокрым ротором и фланцевым соединением, электронно-коммутируемым двигателем и автоматическим регулированием мощности

Применение

Циркуляционные системы питьевого водоснабжения, любых исполнений, системы отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные системы

Обозначение

Особенности/преимущества продукции

• Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
• Оптимизированный дисплей для лучшей считываемости и управления
• Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
• Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
• Система управления сдвоенными насосами посредством дополнительных IF-модулей
• Проверенное качество и надежность

Технические характеристики

• Индекс энергоэффективности (EEI) ≤ 0,27

• Допустимый диапазон температур
  • Питьевая вода до 3,57 ммоль/л (20 В°dH), от 0 В°C до +80 В°C
  • Вода систем отопления от -10В° C до +110В° C
• Подключение к сети: 1~230 В, 50/60 Гц, 3~230 В, 50/60 Гц
• Класс защиты IP X4D
• Фланцевое соединение DN 32 до DN 40
• Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)

Оснащение/функции

Режимы работы

• Режим управления (n=постоянный)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)
• Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

• Настройка режимов работы
• Настройка требуемого перепада давления
• Настройка автоматического режима снижения частоты вращения
• Настройка ВКЛ./ВЫКЛ. насоса
• Настройка частоты вращения (режим ручного управления)

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Функция деблокирования
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Мин. мощность по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Analog In 0 - 10 В» (дистанционное переключение частоты вращения), возможно с IF-модулями Stratos
• Управляющий вход «Analog In 0 - 10 В» (дистанционное изменение заданного значения), возможно с IF-модулями Stratos

Сигнализация и индикация

• Раздельная/обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт), программируется с помощью IR-монитора
• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF-модулями Stratos
• Световой индикатор неисправности
• ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
• Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF-модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

• исполнения фланца:
  • Стандартное исполнение для насосов DN 32/DN 40: комбинированный фланец PN 6/10 (согласно EN 1092-2)
  • Специальное исполнение для насосов DN 32/DN 40: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
• Встроенный перекидной клапан в корпусе насоса
• Гнездо для опционального дополнения IF-модулями Wilo

Материалы

• Корпус насоса: Серый чугун
• Теплоизоляция: Полипропилен
• Вал: Нержавеющая сталь
• Подшипники: Графит, пропитанный синтетической смолой
• Рабочее колесо: Синтетический материал

Комплект поставки

• Насос
• Подкладные шайбы фланцевых болтов (при номинальном внутреннем диаметре для подсоединения DN 32/DN 40)
• Инструкция по монтажу и эксплуатации

Опции

• Специальное исполнение для рабочего давления PN 16 (за отдельную плату).

Принадлежности

• Фланцевые заглушки
• IR-модуль
• IR-модуль
• IR-монитор
• IF-модули Stratos: Modbus, BACnet, CAN, LON, PLR, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

Специальные исполнения

Соблюдать местные указания и инструкции по Постановлениям о питьевой воде !

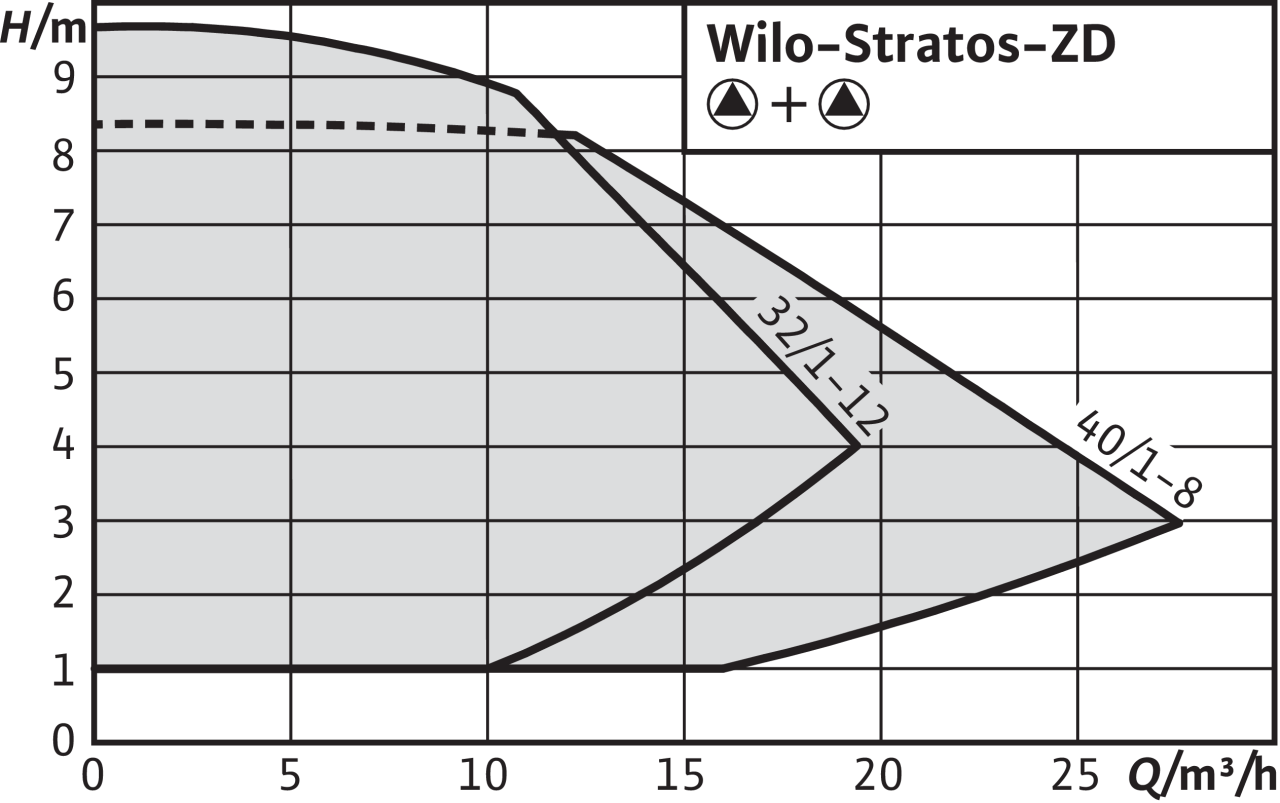

Рабочее поле

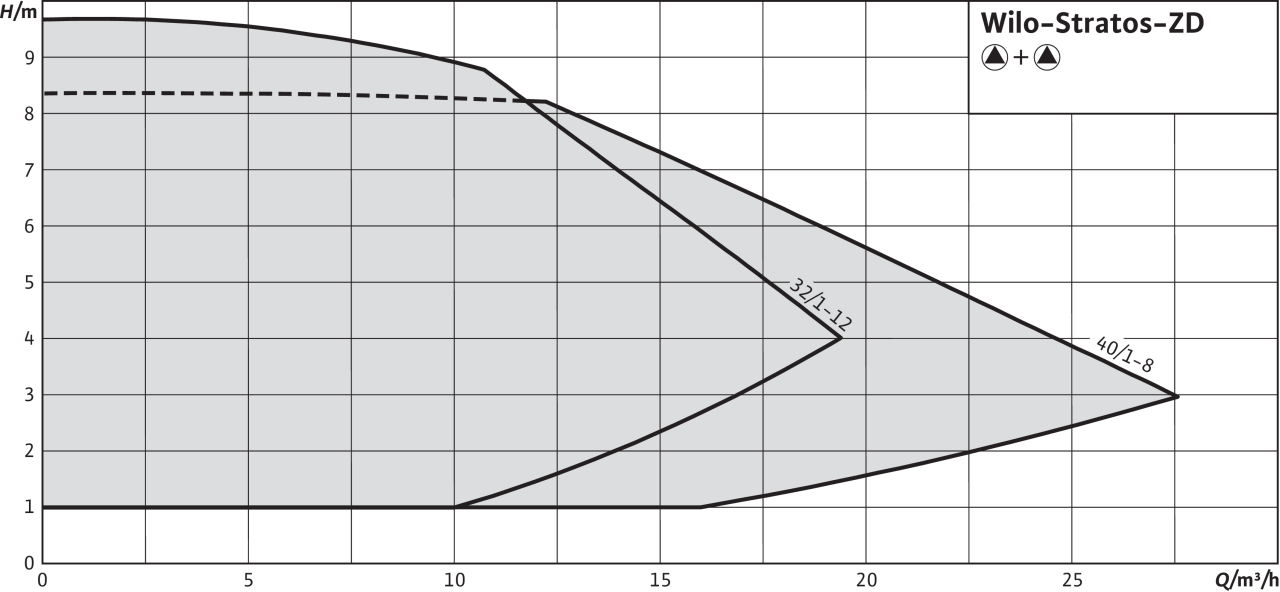

Рабочее поле
