Описание серии
Аналогично рисунку
Тип
Готовая к подключению установка для использования дождевой воды
Применение
Использование дождевой воды в сочетании с цистернами и баками с целью экономии питьевой воды
Обозначение
| Пример | Wilo-AF Basic MC 304 EM |
| AF | Автоматическая установка использования дождевой воды и пополнения резервуаров питьевой воды (Aqua Feed) |
| MC | Самовсасывающий, горизонтальный, многоступенчатый центробежный насос серии MultiCargo |
| 3 | Расход (м3/ч) при оптимальном коэффициенте полезного действия |
| 04 | Число секций |
| EM | Однофазный электродвигатель 1~230 В, 50 Гц |
Особенности/преимущества продукции
- Компактная, готовая к подключению установка использования дождевой воды, соответствующая DIN 1989 (EN 1717)
- малошумная благодаря многоступенчатой конструкции
- Высокая экономичность благодаря зависимому от расхода пополнению свежей воды
- Бак подпитки с оптимизированным потоком и шумовыми показателями
- Все части, находящиеся в контакте с перекачиваемой средой, устойчивы к коррозии
- Опциональное подключение дополнительного насоса
Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Высота всасывания макс. 8 м
- Рабочее давление макс. 8 бар
- Класс защиты IP 42
- Подключения:
- напорный трубопровод /напорная сторона Rp 1
- сторона всасывания R 1/G 1
- пополнение питьевой воды R Вѕ
- соединение для перелива DN 70
Оснащение/функции
- готовый к подключению модуль компактной конструкции
- монтирован на защищенную от коррозии несущую раму с выполненными электрическими и гидравлическими соединениями
- состоящий из следующих элементов:
- самовсасывающий центробежный насос MultiCargo MC с низким уровнем шума, выполненный из нержавеющего материала
- Система трубопроводов с напорной стороны R 1
- бак подпитки питьевой воды (11 л) с поплавковым клапаном
- Соединительный кабель длиной 1,8 м и сетевой штекер
- Прибор управления Rain Control Basic RCB с электроникой управления, автоматическим устройством контроля потока и давления
- 3-ходовой клапан и поплавковый выключатель с кабелем длиной 20 м для контроля уровня заполнения цистерн
- Соединение для сигнализации переполнения
Описание/конструкция
- готовая к подключению однонасосная установка водоснабжения в виде компактного модуля для односемейных домов
- полностью автоматическая подача дождевой воды из подземного резервуара или цистерны
- Бак подпитки емкостью 11 литров для оптимального пополнения системы потребления питьевой водой при незаполненной цистерне.
- Установка соответствует требованиям стандартов DIN 1989 и EN 1717
- Автоматическое переключение на пополнение питьевой воды, периодическая замена воды, встроенная автоматика выключения в случае сухого хода.
- Управление установкой RainControl Basic RCB с Fluidcontrol
Материалы
- Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из Noryl
- Вал нержавеющая сталь 1.4028
- Скользящее торцовое уплотнение из керамики/графита
- Секции из материала Noryl
Комплект поставки
- Готовая к подключению установка использования дождевой воды с крепежными материалами, монтажным чертежом, инструкцией по монтажу и эксплуатации, в упаковке
Опции
- Сигнализатор переполнения
- Защитная крышка из EPP

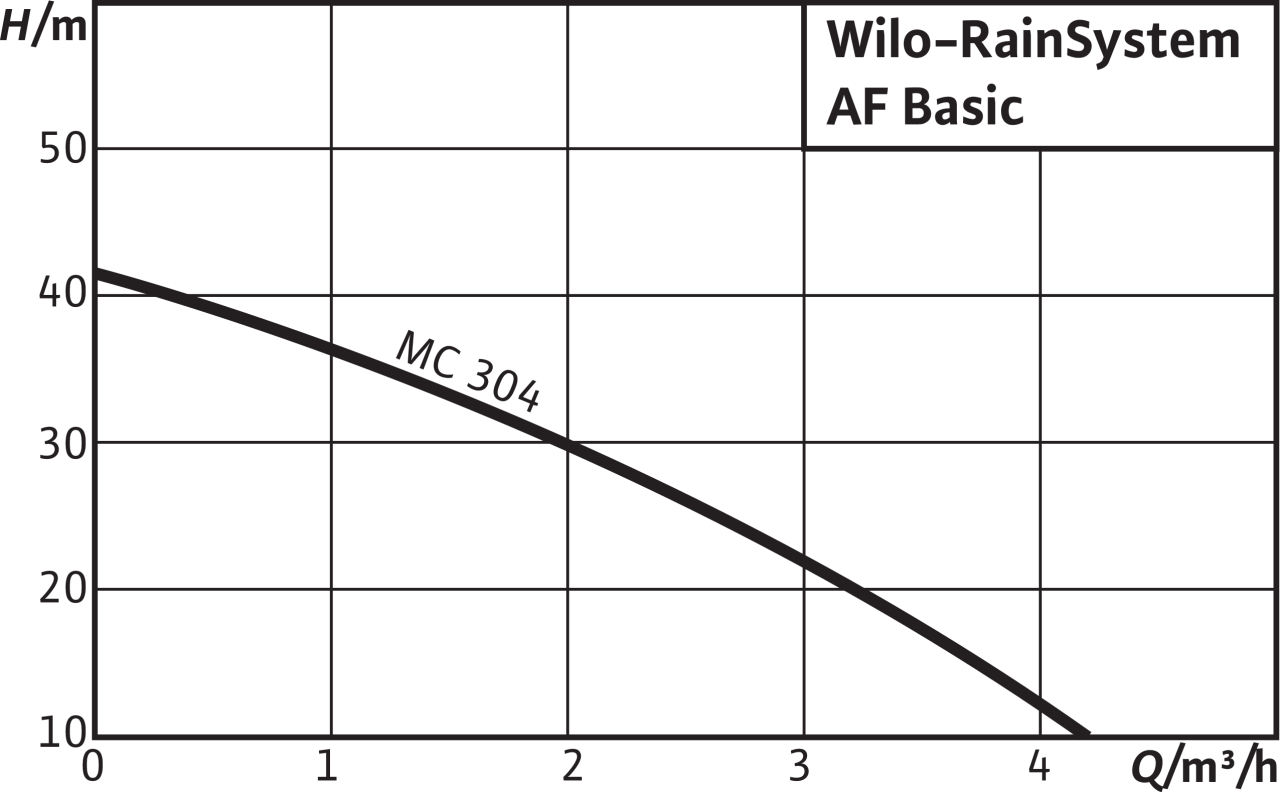

Рабочее поле
Характеристики
Оснащение/функции
| Конструкция | |
|---|---|
| Компактная установка для использования дождевой воды | • |
| Подпитывающий резервуар V | 11 л |
| Коррозионностойкий | • |
| Защита от нехватки воды | • |
| УФ-стабилизированный системный резервуар | • |
| Мембранный напорный бак | - |
| Соединение для сигнализации обратного подпора | • |
| Рамный каркас из нержавеющих стальных труб | - |
| Шаровой затвор с напорной и всасывающей стороны | - |
| Система накопительных трубопроводов с напорной стороны | - |
| Манометр | • |
| Гидравлика | |
| Самовсасывающий | • |
| Нормальновсасывающий | - |
| Многоступенчатый центробежный насос | • |
| Непосредственно прифланцованный электродвигатель | • |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50 Hz |
| Оснащение/функции | |
| Электронная система управления RainControl Professional | - |
| Электронная система управления RainControl Hybrid | - |
| Управление посредством меню и индикация на ЖК дисплее | - |
| Индикация работы и неисправностей | • |
| (для автоматической эксплуатации) | • |
| Цикличная смена насоса и функция тестового хода | - |
| Автоматическое аварийное переключение и включение второго насоса при пиковых нагрузках | - |
| Автоматическая замена воды в баке подпитки | • |
| Автоматическая защита магнитного клапана от известковых отложений | - |
| Непрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее | - |
| Счетчик часов эксплуатации | - |
| Разделенная сигнализация рабочего состояния и сообщений о неисправностях | - |
| Сигнализатор обратного подпора | |
| Расширительные модули | - |
| Крышка из EPP | |
| Сигнализатор переполнения | • |
Технические характеристики
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Дождевая вода | • |
| Мощность | |
| Qмакс | 5 м3/ч |
| Hмакс | 42 M |
| Высота всасывания, макс. H | 8 M |
| Номинальная мощность электродвигателя P2 | 550 Вт |
| Давление включения | 1,5 бар |
| Давление выключения | 2,2 бар |
| Температура перекачиваемой жидкости T | +5...+35 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Подключение к сети | 1~230 V, 50 Hz |
| Подпитывающий резервуар V | 11 л |
| Полный вес m | 25.5 кг |
| Мотор/электроника | |
| Степень защиты | IP 42 |
| Класс изоляции | F |
| Подключения | |
| Напорная магистраль/напорная сторона | Rp 1 |
| Номинальный внутренний диаметр патрубков на стороне всасывания Rp | 1 |
| Приточный трубопровод | R Вѕ |
| Соединение для водослива [DN] | 70 |
| Материалы | |
| Корпус насоса | 1.4301 |
| Рабочее колесо | Noryl |
| Вал насоса | 1.4057 [AISI431] |
| Скользящее торцевое уплотнение | графит/керамика |
| Секции | Noryl |
| Тип | Подключение к сети | Арт.-№ |
|---|---|---|
| AF Basic MC 304 | 1~230 V, 50 Hz | 2518349 |
