Описание серии

Аналогично рисунку

Тип

Многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа

Применение

  • Для перекачивания воды из скважин, колодцев и цистерн
  • Для использования в системах водоснабжения, полива и ирригации
  • Повышение давления
  • Понижение уровня воды
  • Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

НапримерWilo-Sub TWU 4-0203-C
TWUПогружной насос
4Диаметр гидравлического оборудования в дюймах ["]
02Номинальный объемный расход [м3/ч]
03Число секций гидравлической части
CПоколение серии

Особенности/преимущества продукции

  • Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
  • Встроенный обратный клапан
  • Износостойкий благодаря всплывающим рабочим колесам
  • Удобный для техобслуживания электродвигатель

Оснащение/функции

  • Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
  • Герметизированные электродвигатели
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный или трехфазный электродвигатель
  • Термическое реле электродвигателя для однофазного электродвигателя

Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,7
  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3-30 В°C
  • Минимальное течение на моторе: 0,08 м/с
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения: 200 м
  • Класс защиты: IP 68
  • Подсоединение к напорному патрубку: Rp 1Вј - Rp 2

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: Noryl
  • Вал гидравлической системы: нержавеющая сталь 1.4104
  • Корпус электродвигателя: нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Герметично залитый электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

  • Гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель длиной 1,5/1,75/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
  • В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации

Опции

  • Исполнения электродвигателя для особых напряжений 3~230 В, 50 Гц; 3~500 В, 50 Гц; 1~230 В, 60 Гц; 3~230 В, 60 Гц; 3~380 В, 60 Гц; 3~460 В, 60 Гц

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

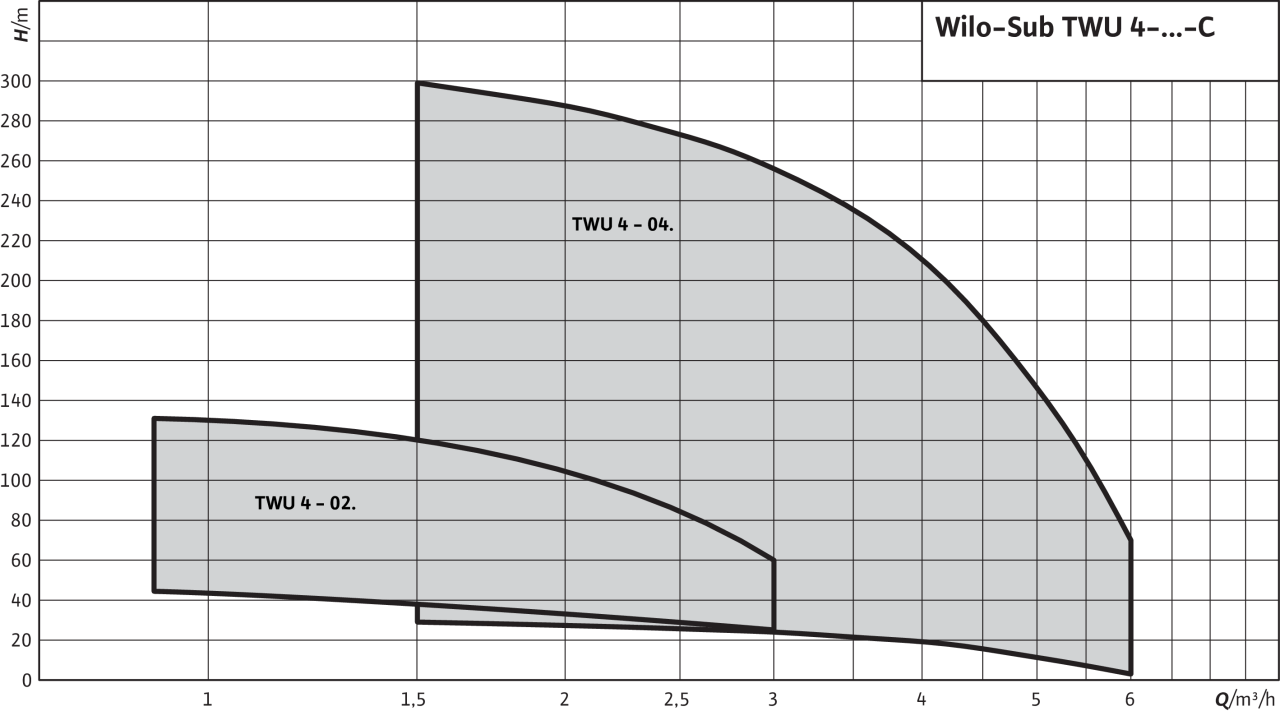

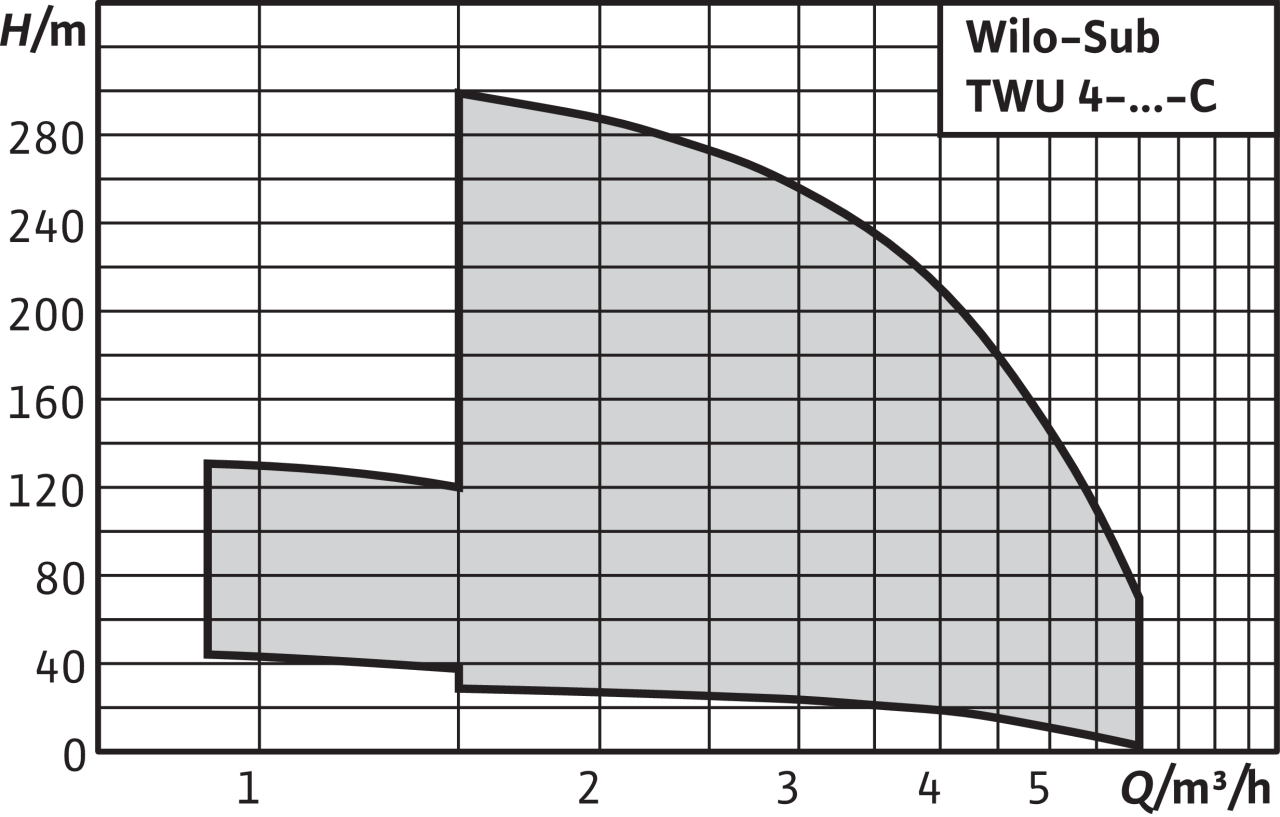

Рабочее поле

Характеристики

Оснащение/функции

Конструкция
Подсоединение в соответствии с NEMA
Стандартизированное подключение-
Встроенный обратный клапан
Без обратного клапана-
Однофазный электродвигатель
Трехфазный электродвигатель
Прямой пуск
Пуск по схеме звезда-треугольник-
Эксплуатация частотного преобразователя
Электродвигатель с залитым статором
Электродвигатель с возможностью перемотки-
Заполнение электродвигателя маслом-
Наполнение электродвигателя водогликолевой смесью
Заполнение электродвигателя питьевой водой-
Предварительно смонтированное гидравлическое оборудование/электродвигатель
Применение
Горизонтальный монтаж
Вертикальный монтаж
Оснащение/функции
Контроль температуры электродвигателя PT100-
Контроль температуры электродвигателя PTC-
Коробка конденсатора при 1~230 В
Защита от сухого хода-
Встроенная защита от удара током-
Принадлежности
Опорная стойка для горизонтального монтажа-
Охлаждающий кожухОпция
Обратный клапан-
Напорный кожух-
материал
Корпус насосаНержавеющая сталь
Корпус насоса (специальное исполнение)
Рабочее колесоСинтетический материал
Рабочее колесо (специальное исполнение)
Корпус электродвигателяНержавеющая сталь
Корпус электродвигателя (специальное исполнение)
Тип насоса Подключение к сети Макс. расход Qmax Макс. напор Hmax Оптимальный расход Qopt Оптимальный напор Hopt Диаметр электродвигателя Г? Напорный патрубок Номинальная мощность электродвигателя P2 Арт.-№
TWU 4-0207-C3~400 V, 50 Hz3 м3/ч46 M2 м3/ч32 M4 "Rp 1Вј0.37 кВт6046688
TWU 4-0210-C3~400 V, 50 Hz3 м3/ч68 M2 м3/ч48 M4 "Rp 1Вј0.55 кВт6046687
TWU 4-0214-C3~400 V, 50 Hz3 м3/ч91 M2 м3/ч65 M4 "Rp 1Вј0.75 кВт6046686
TWU 4-0220-C3~400 V, 50 Hz3 м3/ч139 M2 м3/ч98 M4 "Rp 1Вј1.1 кВт6049347
TWU 4-0405-C3~400 V, 50 Hz6 м3/ч33 M4 м3/ч20 M4 "Rp 1Вј0.37 кВт6049348
TWU 4-0407-C3~400 V, 50 Hz6 м3/ч46 M4 м3/ч32 M4 "Rp 1Вј0.55 кВт6049349
TWU 4-0409-C3~400 V, 50 Hz6 м3/ч59 M4 м3/ч42 M4 "Rp 1Вј0.75 кВт6049350
TWU 4-0414-C3~400 V, 50 Hz6 м3/ч93 M4 м3/ч66 M4 "Rp 1Вј1.1 кВт6049351
TWU 4-0418-C3~400 V, 50 Hz6 м3/ч120 M4 м3/ч86 M4 "Rp 1Вј1.5 кВт6049352
TWU 4-0427-C3~400 V, 50 Hz6 м3/ч175 M4 м3/ч124 M4 "Rp 1Вј2.2 кВт6049353
TWU 4-0435-C3~400 V, 50 Hz6 м3/ч231 M4 м3/ч168 M4 "Rp 1Вј3 кВт6049354
TWU 4-0444-C3~400 V, 50 Hz6 м3/ч285 M4 м3/ч198 M4 "Rp 1Вј4 кВт6049355
TWU 4-0448-C3~400 V, 50 Hz6 м3/ч322 M4 м3/ч226 M4 "Rp 1Вј4 кВт6049356
TWU 4-0804-C3~400 V, 50 Hz12 м3/ч26 M8 м3/ч19 M4 "Rp 20.75 кВт6049357
TWU 4-0806-C3~400 V, 50 Hz12 м3/ч39 M8 м3/ч30 M4 "Rp 21.1 кВт6049358
TWU 4-0808-C3~400 V, 50 Hz12 м3/ч52 M8 м3/ч40 M4 "Rp 21.5 кВт6049359
TWU 4-0813-C3~400 V, 50 Hz12 м3/ч82 M8 м3/ч60 M4 "Rp 22.2 кВт6049360
TWU 4-0817-C3~400 V, 50 Hz12 м3/ч108 M8 м3/ч80 M4 "Rp 23 кВт6049361
TWU 4-0821-C3~400 V, 50 Hz12 м3/ч132 M8 м3/ч95 M4 "Rp 24 кВт6049362
TWU 4-0823-C3~400 V, 50 Hz12 м3/ч148 M8 м3/ч110 M4 "Rp 24 кВт6049363
TWU 4-0832-C3~400 V, 50 Hz12 м3/ч202 M8 м3/ч147 M4 "Rp 25.5 кВт6049364
TWU 4-1608-C3~400 V, 50 Hz24 м3/ч50 M15 м3/ч30 M4 "Rp 22.2 кВт6061423
TWU 4-1611-C3~400 V, 50 Hz24 м3/ч68 M15 м3/ч42 M4 "Rp 23 кВт6061427
TWU 4-1613-C3~400 V, 50 Hz24 м3/ч81 M15 м3/ч50 M4 "Rp 24 кВт6061424
TWU 4-1615-C3~400 V, 50 Hz24 м3/ч96 M15 м3/ч58 M4 "Rp 24 кВт6061425
TWU 4-1620-C3~400 V, 50 Hz24 м3/ч125 M15 м3/ч75 M4 "Rp 25.5 кВт6061426

Купить в группе Wilo-Sub TWU 4 выбрав из 26 наименований.
