Описание серии

Аналогично рисунку

Тип

Установка повышения давления для подачи воды для пожаротушения в соответствии с DIN 14462, для опосредованного подключения.

С вертикальными многоступенчатым высоконапорным центробежным насосом из нержавеющей стали с сухим ротором и приемным резервуаром.

Применение

Автоматизированная система водоснабжения для установок пожаротушения с настенными гидрантами типа «F» в жилых, офисных и общественных зданиях, гостиницах, больницах, торговых центрах, а также в промышленных системах

Обозначение

Пример:Wilo-FLA Compact–1 Helix V 1604 DS8
FLAУстановки пожаротушения
Compactc приемным резервуаром
1Количество насосов
Helix VСерия насосов
16Номинальная подача [м3/ч]
04Число секций насоса
DS8Диапазон регулирования давления: до 8 бар (в зависимости от типа насоса)

Особенности/преимущества продукции

  • Компактная установка, в которую входят 1-2 высоконапорных центробежных насоса из нержавеющей стали Helix V, соответствующие требованиям DIN 1988 и DIN 14462 (резервирование при 2-насосной системе)
  • Комплектная система с цилиндрическим резервуаром, который имеет разрешение к применению питьевом водоснабжении и подсоединяется непосредственно к впускному патрубку насоса
  • Гидравлическая мощность серии: до 18 м³/ч при высоте подачи 100 м
  • Простота настройки и надежность в работе за счет использования прибора управления FLA (проверено TÜV)
  • Предварительно отрегулированный байпасный поток для защиты насоса при низком расходе

Технические характеристики

  • Подключение к сети 3~400 В, 50 Гц
  • Макс. температура перекачиваемых жидкостей: 50 В°C
  • Номинальное давление: 16 бар
  • Рабочее давление: до 16 бар
  • Входное давление из накопительного резервуара < 1 бар
  • Номинальный внутренний диаметр для подсоединения с напорной стороны R 11/2" - R 2"
  • Номинальный внутренний диаметр для подсоединения поплавкового клапана в приемном резервуаре: G2"
  • Класс защиты устройства управления IP 54
  • Цилиндрический приемный резервуар (540 л)

Оснащение/функции

  • 1 насос серии Helix V 16, 22 со стандартным электродвигателем класса IE2
  • Автоматическое управление насосами с помощью устройства управления FLA
  • Детали, контактирующие с перекачиваемой средой, устойчивы к воздействию коррозии
  • Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Система трубопроводов из нержавеющей стали 1.4301
  • Шаровой клапан с напорной стороны
  • Отсекающая заслонка между насосом и приемным резервуаром
  • Обратный клапан со стороны конечного давления
  • Предварительно отрегулированный клапан на выходе насоса для минимизации байпасного потока
  • Манометрический выключатель с напорной стороны
  • Манометр с напорной стороны
  • Мембранный напорный бак 8 л, PN16, расположенный на напорной стороне
  • Приемный резервуар с естественной вентиляцией в соответствии с DIN 14462, со свободным выпускным отверстием в соответствии с EN 13077, тип AB в соответствии с DIN EN 1717

Цилиндрический резервуар из полиэтилена высокой плотности с указателем уровня воды

  • Дренаж
  • Поплавковый выключатель как датчик сигналов для защиты от отсутствия воды
  • Подача и удаление воздуха через сетчатый фильтр
  • Смотровое отверстие с крышкой, которая закрывается герметично без инструментов
  • Внутренние ограничительные перегородки для снижения скорости потока среды
  • Приток, вывод для отбора
  • Перелив в качестве свободного стока, тип AB согласно DIN EN 1717, не имеет круглого сечения

Описание/конструкция

  • Фундаментная рама: из стали, оцинкованной гальваническим способом, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения – по запросу
  • Разводка трубопроводов: комплектная система трубопроводов из нержавеющей стали 1.4301, пригодная для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления FLA
  • Насосы: насос серии Helix V16, 22; все компоненты насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали. Подробнее о насосе см. в разделе каталога «Высоконапорные центробежные насосы»
  • Арматура: на верхнем конце гидравлической части насоса имеется специальный латунный клапан для обратной подачи объемного расхода через байпас в приемный резервуар. Этот клапан и запорная арматура уплотнены и предохранены от непредусмотренной регулировки
  • Мембранный напорный бак: 8 л/PN16, установленный со стороны конечного давления. В целях осмотра и проверки оснащен специальной проточной арматурой, которая обеспечивает перекрытие и опорожнение мембранного напорного бака
  • Манометрический выключатель: манометрический выключатель размещен со стороны конечного давления, для активации центрального FLA-регулятора
  • Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация рабочего давления и установочных параметров FLA-регулятора
  • Прибор управления/регулятор: в серийном исполнении установка оснащена специальным FLA-регулятором
  • Приемный резервуар: установка поставляется вместе с приемным резервуаром (540 л). Он оснащен поплавковым клапаном и специальной системой водораспыления с разрешением к применению в питьевом водоснабжении

Материалы

  • Рабочие колеса, диффузоры, ступенчатый корпус из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4057
  • 1.4404 защитная втулка вала
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Цилиндрический резервуар из полиэтилена высокой плотности черного цвета
  • Система трубопроводов из нержавеющей стали 1.4301

Комплект поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Приемный резервуар, готовый к подключению
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Рекомендации по выбору и монтажу

Защита от сухого хода

В соответствии с DIN 14462, реле защиты от сухого хода, напр., для подключения поплавковых выключателей отсутствия воды в накопительных резервуарах WILO FLA, электродов и т. д.; состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме защита от отсутствия воды активна. Контакты поплавкового выключателя необходимо подсоединить к клеммам регулятора.

Приемный резервуар с вентилированием атмосферным воздухом в соответствии с DIN 14462 для непрямого подсоединения установки пожаротушения к системе снабжения питьевой воды общего пользования согласно DIN 1988–600, разделение систем в соответствии с EN 13077 (свободный сток), тип АВ согласно DIN EN 1717.

При эксплуатации необходимо следовать стандартам DIN 1988–600 и предписаниями местного предприятия по водоснабжению.

Важно:

Имеющиеся соединительные трубопроводы на объекте нужно подсоединить так, чтобы они не были напряжены и не подвергались весовой нагрузке!

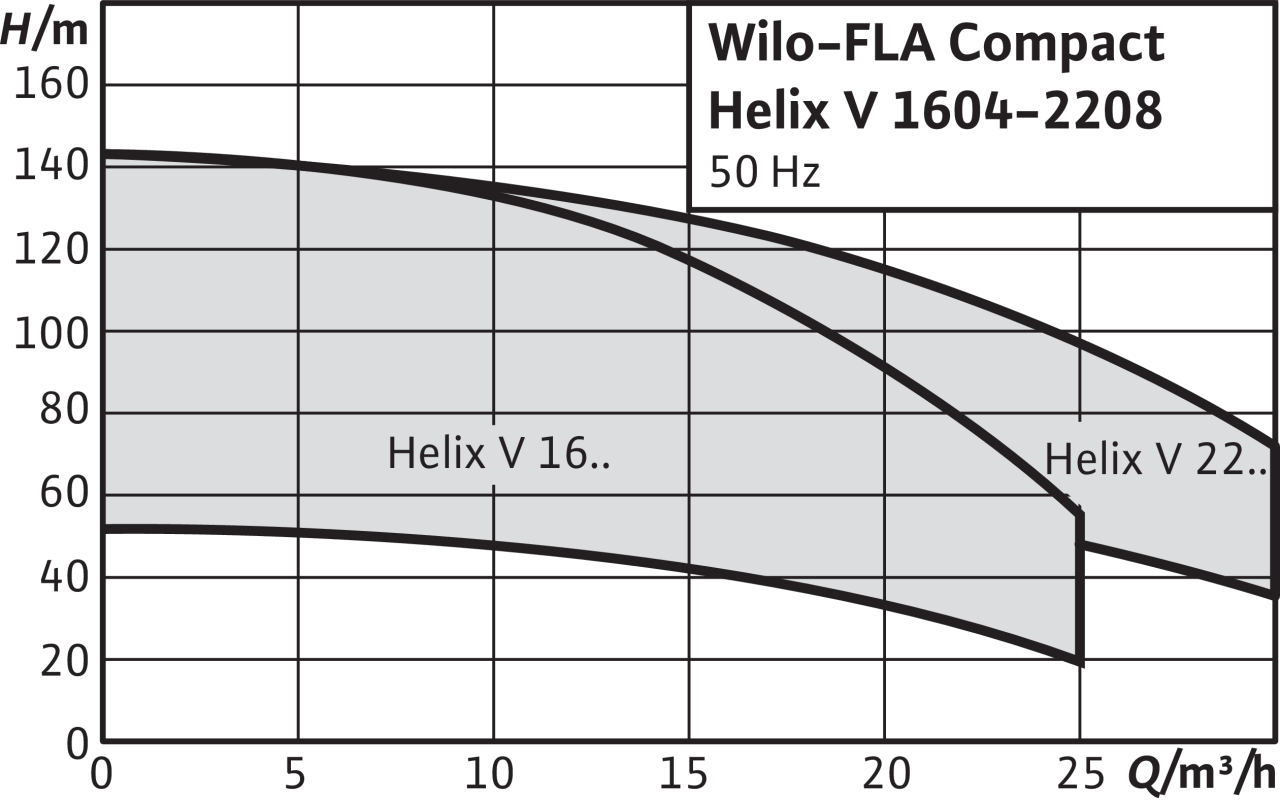

Рабочее поле

Рабочее поле

Тип Подключение к сети Максимальное рабочее давление pmax Мощность установки без резервного наcоса Число секций Вес, прим. m № арт.
1604 DS83~400 V, 50 Hz10 бар25 м3/ч4182 кг2540107
1605 DS83~400 V, 50 Hz10 бар25 м3/ч5196 кг2540108
1606 DS83~400 V, 50 Hz10 бар25 м3/ч6198 кг2540109
1607 DS103~400 V, 50 Hz10 бар25 м3/ч7238 кг2540110
1608 DS163~400 V, 50 Hz16 бар25 м3/ч8238 кг2540111
1609 DS163~400 V, 50 Hz16 бар25 м3/ч9254 кг2540112
1610 DS163~400 V, 50 Hz16 бар25 м3/ч10257 кг2540113
1611 DS163~400 V, 50 Hz16 бар25 м3/ч11258 кг2540114
2204 DS83~400 V, 50 Hz10 бар18 м3/ч4246 кг2540116
2205 DS103~400 V, 50 Hz10 бар18 м3/ч5263 кг2540117
2206 DS163~400 V, 50 Hz16 бар18 м3/ч6264 кг2540118
2207 DS163~400 V, 50 Hz16 бар18 м3/ч7279 кг2540119
2208 DS163~400 V, 50 Hz16 бар18 м3/ч8319 кг2540120
