Wilo-Comfort-N-Vario COR-1 MVISE...-GE

Описание серии

Аналогично рисунку

Тип

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым ротором и встроенной функцией регулирования частоты вращения

Применение

• полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Минимальный уровень шума за счет использования высоконапорного центробежного насоса из нержавеющей стали с мокрым ротором и со встроенным частотным преобразователем
• Уровень шума макс. на 20 дБ[A] ниже, чем у обычных установок при одинаковой гидравлической мощности
• Простота настройки и надежность в работе за счет использования насосов серии MVISE со встроенной системой распознавания сухого хода и автоматическим отключением при прекращении подачи воды

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Температура перекачиваемой жидкости макс. 50 В°C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения Rp 1Вј - Rp 1ВЅ
• Класс защиты IP 44

Оснащение/функции

• 1 насос серии MVISE с электродвигателем с мокрым ротором и режимом бесступенчатой регулировки через встроенный частотный преобразователь
• Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
• Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак, 8-литровый, PN 16

Описание/конструкция

• Фундаментная рама: нержавеющая сталь с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции.
• Разводка трубопроводов: полная разводка трубопроводов с напорной стороны из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется по одному насосу серий MVISE 2.., 4..и 8..; частотный преобразователь, смонтированный на двигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали
• Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW и обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807

Материалы

• Основание из нержавеющей стали 1.4301
• Рабочие колеса из нержавеющей стали 1.4301
• Секции из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4122
• Подшипники/скользящее торцовое уплотнение из графита, пропитанного синтетической смолой
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания приточного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и напором при нулевой подаче одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Защита от отсутствия воды (WMS)

У установленного насоса типа Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса

Электроника/детали с ЭМС

• Однонасосная установка с мощностью электродвигателя до 7,5 кВт включительно:
  • Создаваемые помехи согласно предписаниям EN 61000-6-3
  • Помехоустойчивость согласно предписаниям EN 6100-6-1

Указание: В случае использования в жилых зданиях монтаж установок должен осуществлять только персонал, имеющий соответствующую квалификацию.

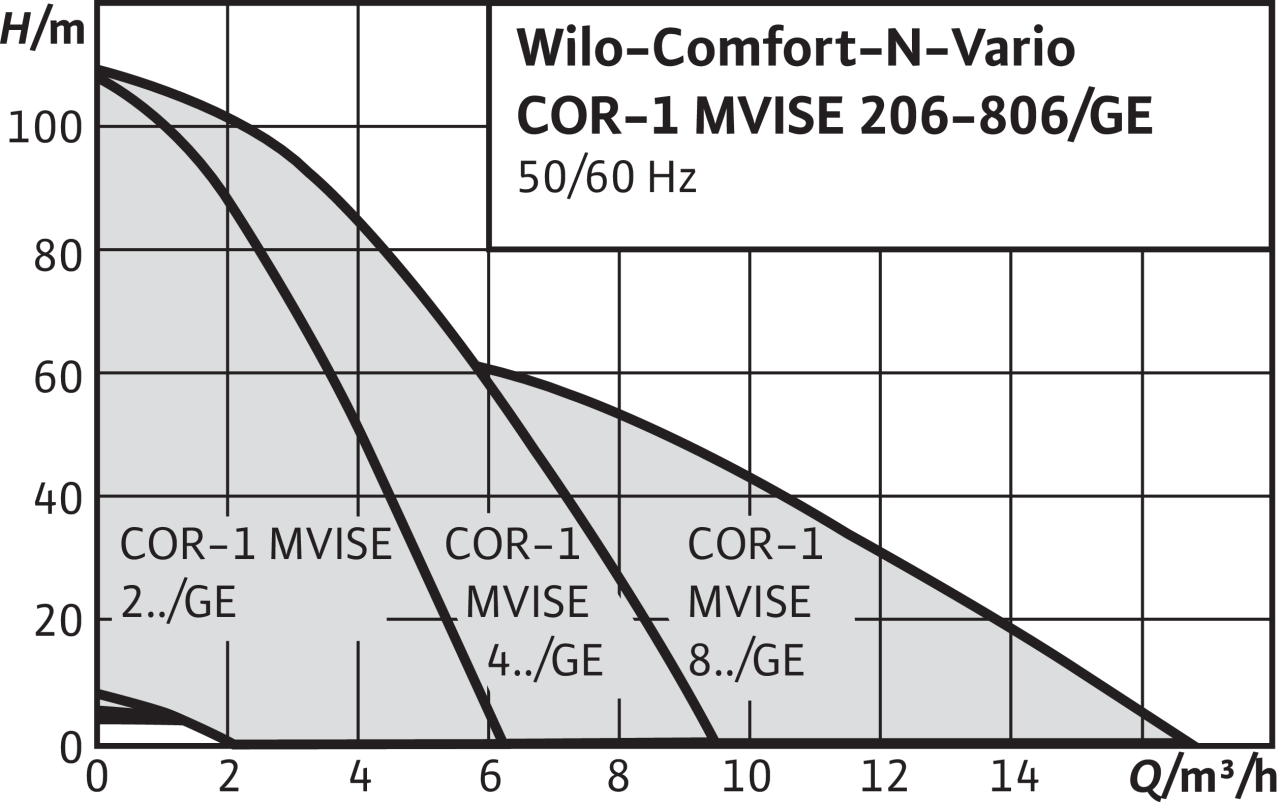

Рабочее поле

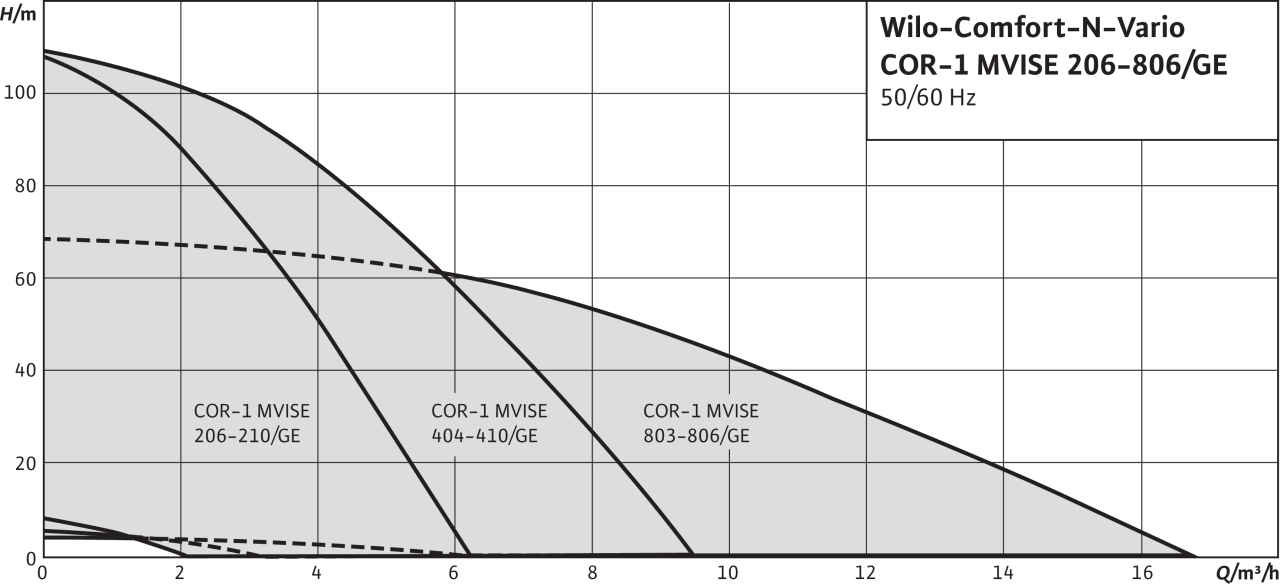

Рабочее поле
