Wilo-Comfort-N-Vario COR MVISE.../VR

Описание серии

Аналогично рисунку

Тип

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми электродвигателями с мокрым ротором

Применение

• полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Почти бесшумная система за счет 2-4 параллельно включенных высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором, со встроенными частотными преобразователями с водяным охлаждением
• Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
• Диапазон регулирования частоты частотных преобразователей от 20 до 50 Гц
• Надежность в эксплуатации благодаря насосам MVISE со встроенной системой определения сухого хода и автоматическим отключением

Технические характеристики

• Подключение к 3-фазной сети 400 В В± 10 %, 50 Гц; 3~380/440 В В±10 %, 60 Гц (другие исполнения по заказу)
• Температура перекачиваемой жидкости макс. 50 В°C
• Температура окружающей среды макс. 40 В°C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2" - R 3"
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 2" - R 3"
• Диапазон частоты вращения 1100 - 2750 об/мин
• Класс защиты IP 44
• Предохранители [AC 3] со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • охлаждающая вода;
  • питьевая и техническая вода;
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Оснащение/функции

• 2 - 4 насоса с электродвигателями с мокрым ротором на установку
• Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Система трубопроводов из нерж. стали 1.4571
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MVISE 2.., 4.., 8.. и 16... Частотные преобразователи, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW либо кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
• Индикация давления: со стороны входного и конечного давления с помощью манометра Гё 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Comfort-Vario
• Регулятор: в серийном исполнении установка оснащается регулятором Vario VR

Материалы

• Рабочие колеса из нержавеющей стали 1.4301
• Секции из нержавеющей стали 1.4301
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4122
• Уплотнения из EPDM (EP851)
• Крышка корпуса из нержавеющей стали 1.4301
• Нижняя часть корпуса из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Подшипники из графита, пропитанного синтетической смолой
• Основание насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания приточного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и напором при нулевой подаче одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения Исполнение согласно DIN 1988 (EN 806), часть 5+6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

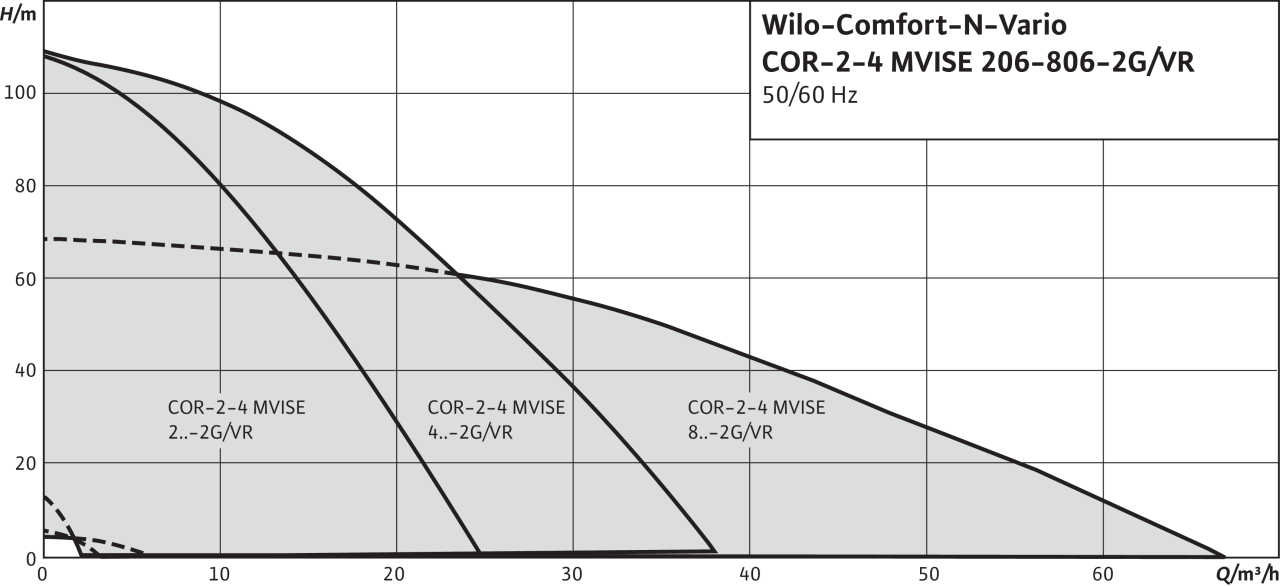

Рабочее поле

Рабочее поле
