Описание серии

Аналогично рисунку

Xарактеристики согласно ISO 9906: 2012-3B

Тип

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос с электронно-коммутируемым электродвигателем, вертикального исполнения из нержавеющей стали, с интегрированным высокоэффективным приводом и линейными подключениями

Применение

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные системы
  • Технологическая вода
  • Контуры циркуляции охлаждающей воды
  • Системы пожаротушения
  • Моечные установки
  • Ирригация

Обозначение

Пример:Helix EXCEL 22 02 - 2 / 16 / E / KS
Helix EXCELВертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением)
22Расход в м3
02Количество рабочих колес
2Материал изготовления насоса
1 = корпус насоса 1.4301 (AISI 304) <br/>гидравлическая часть 1.4307 (AISI 304L) <br/>опорная рама EN-GJL 250 с катафорезным покрытием; <br/>[только Helix VE 16.. и ниже]
2 = корпус насоса 1.4404 (AISI 316L) <br/>гидравлическая часть 1.4404 (AISI 316L) <br/>опорная рама EN-GJL 250, катафорезное покрытие
3 = корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L); <br/>[только Helix EXCEL 22.. и выше]
16Максимальное рабочее давление в бар
16 = 16 бар (фланец PN 16)
25 = 25 бар (фланец PN 25)
EВид уплотнения <br/>E = EPDM <br/>V = FKM
KСкользящие торцовые уплотнения в виде картриджа
SЗащита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.

Особенности/преимущества продукции

  • Высокоэффективный электронно-коммутируемый двигатель (значение эффективности выше, чем IE4)
  • Интегрированное электронное регулирование благодаря «High Efficiency Drive»
  • Простое управление благодаря проверенной технологии «красная кнопка» и четкому дисплею
  • Удобные для пользователя скользящие торцевые уплотнения в виде картриджа «X-Seal» и сменная муфта (от 5,5 кВт) для быстрого техобслуживания
  • Гибкое соединение с автоматизированной системой управления зданием
  • Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,7
  • Электроподсоединение:
    • 3~ 50 Гц: 400 В +/-10%
    • 3~ 60 Гц: 380 В +/-10%
    • 3~ 60 Гц: 480 В +/-10%
  • Диапазон температуры перекачиваемых жидкостей:
    • Helix EXCEL 2 – 16 (EPDM): от --30 до 120 В°C
    • Helix EXCEL 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от --15 до 90 В°C
    • Helix EXCEL22 – 36 (EPDM): от --20 до 120 В°C
    • Helix EXCEL22–36 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 В°C (от -30 до 120 В°C с уплотнением из EPDM по заказу)
  • Макс. рабочее давление: 16/25 бар
  • Класс защиты: IP 55
  • Макс. температура окружающей среды: +40 В°C (более широкий диапазон температур по запросу)
  • Доступные модели:
    • Helix EXCEL 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
    • Helix EXCEL 22 – 36: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Оснащение/функции

  • Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала

Материалы

Helix EXCEL 2, 4, 6, 10, 16:

Стандартная версия

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из нержавеющей стали 1.4301
  • Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301

Для агрессивных сред

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
  • Корпус насоса из нержавеющей стали 1.4404
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404

Helix EXCEL 22, 36, 52:

Стандартная версия

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
  • Корпус насоса из серого чугуна EN-GJL 250 с катафорезным покрытием , свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix EXCEL 36-52.
  • Вал из нержавеющей стали 1.4057
  • Втулка под скользящим торцовым уплотнением 1.4404
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301

Для агрессивных сред

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
  • Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix EXCEL 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix EXCEL 36-52.
  • Фундаментальная рама из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404

Комплект поставки

  • Многоступенчатый высоконапорный центробежный насос Helix EXCEL
  • Инструкция по монтажу и эксплуатации
  • Helix EXCEL 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

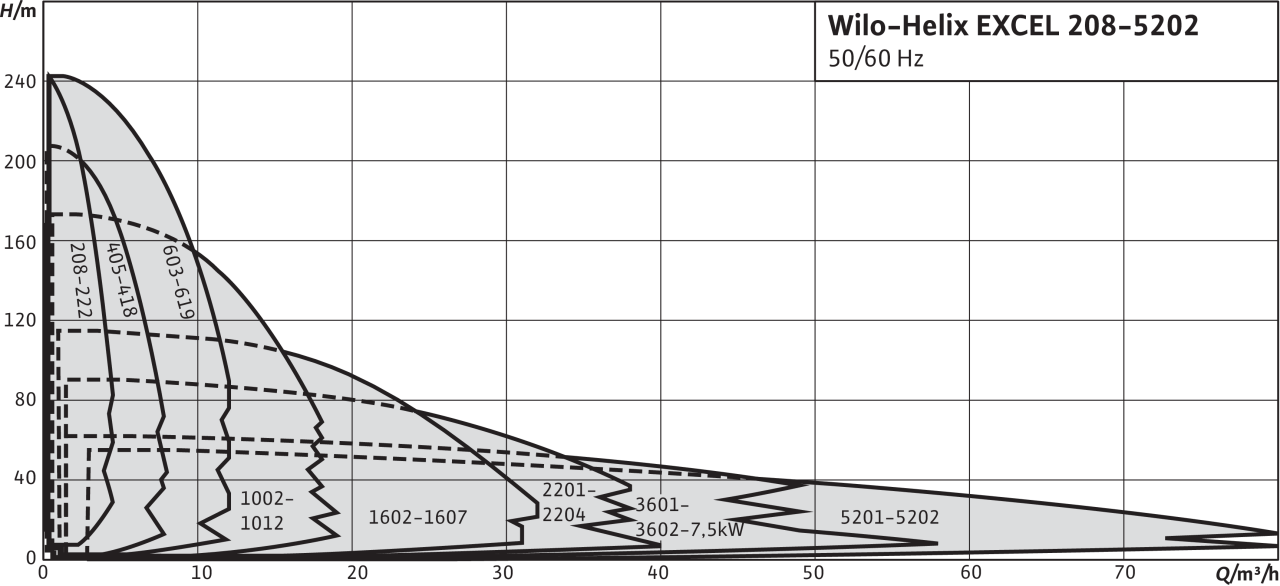

Рабочее поле

Характеристики Индекс минимальной эффективности (MEI): ≥0,7

Xарактеристики согласно ISO 9906: 2012-3B

Обозначение Подключение к сети Номинальное давление Номинальная мощность электродвигателя P2 Полный вес m Арт.-№
Helix EXCEL 208-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар1.1 кВт71.4 кг4171970
Helix EXCEL 208-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар1.1 кВт74.4 кг4171973
Helix EXCEL 216-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт80.5 кг4162546
Helix EXCEL 216-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт80.5 кг4162547
Helix EXCEL 222-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт83.9 кг4162550
Helix EXCEL 222-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт83.9 кг4162551
Helix EXCEL 405-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар1.1 кВт69.4 кг4171960
Helix EXCEL 405-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар1.1 кВт71.4 кг4171963
Helix EXCEL 410-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт74.5 кг4162530
Helix EXCEL 410-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт77.5 кг4162536
Helix EXCEL 410-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт77.5 кг4162531
Helix EXCEL 414-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт76.9 кг4162538
Helix EXCEL 414-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт78.9 кг4162544
Helix EXCEL 414-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт78.9 кг4162539
Helix EXCEL 418-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт86.5 кг4171966
Helix EXCEL 418-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт86.5 кг4171967
Helix EXCEL 603-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар1.1 кВт69.4 кг4171934
Helix EXCEL 603-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар1.1 кВт71.4 кг4171937
Helix EXCEL 606-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт74.5 кг4162514
Helix EXCEL 606-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт75.5 кг4162520
Helix EXCEL 606-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт75.5 кг4162515
Helix EXCEL 609-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт76.9 кг4162522
Helix EXCEL 609-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт78.9 кг4162528
Helix EXCEL 609-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт78.9 кг4162523
Helix EXCEL 611-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт85.5 кг4171940
Helix EXCEL 611-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт87.5 кг4171946
Helix EXCEL 611-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт87.5 кг4171941
Helix EXCEL 613-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт130.0 кг4171948
Helix EXCEL 613-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт130.0 кг4171949
Helix EXCEL 616-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт144.5 кг4171952
Helix EXCEL 616-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт144.5 кг4171953
Helix EXCEL 619-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт147.5 кг4171956
Helix EXCEL 619-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт147.5 кг4171957
Helix EXCEL 1002-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар1.1 кВт71.8 кг4171900
Helix EXCEL 1002-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар1.1 кВт72.4 кг4171903
Helix EXCEL 1004-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт75.9 кг4162500
Helix EXCEL 1004-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт75.9 кг4162503
Helix EXCEL 1005-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт77.2 кг4162506
Helix EXCEL 1005-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт77.2 кг4162512
Helix EXCEL 1005-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт77.2 кг4162507
Helix EXCEL 1007-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт85.3 кг4171906
Helix EXCEL 1007-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт85.3 кг4171912
Helix EXCEL 1007-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт85.3 кг4171907
Helix EXCEL 1009-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт93.0 кг4171914
Helix EXCEL 1009-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт100.9 кг4171920
Helix EXCEL 1009-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт100.9 кг4171915
Helix EXCEL 1010-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар6.5 кВт113.4 кг4171922
Helix EXCEL 1010-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт113.9 кг4171928
Helix EXCEL 1010-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт113.9 кг4171923
Helix EXCEL 1012-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт115.7 кг4171930
Helix EXCEL 1012-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт115.7 кг4171931
Helix EXCEL 1602-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт77.5 кг4162488
Helix EXCEL 1602-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар2.2 кВт77.5 кг4162491
Helix EXCEL 1603-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт78.9 кг4162494
Helix EXCEL 1603-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар3.2 кВт78.9 кг4162497
Helix EXCEL 1604-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт85.5 кг4171868
Helix EXCEL 1604-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт85.5 кг4171874
Helix EXCEL 1604-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар4.2 кВт85.5 кг4171869
Helix EXCEL 1605-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт92.1 кг4171876
Helix EXCEL 1605-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт99.5 кг4171882
Helix EXCEL 1605-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт99.5 кг4171877
Helix EXCEL 1606-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар6.5 кВт113.5 кг4171884
Helix EXCEL 1606-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт113.5 кг4171890
Helix EXCEL 1606-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт113.5 кг4171885
Helix EXCEL 1607-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар7.5 кВт114.5 кг4171892
Helix EXCEL 1607-1/25/E/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт114.5 кг4171898
Helix EXCEL 1607-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт114.5 кг4171893
Helix EXCEL 2201-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт74.0 кг4212769
Helix EXCEL 2201-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар2.2 кВт89.5 кг4162479
Helix EXCEL 2202-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт84.0 кг4212773
Helix EXCEL 2202-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт99.1 кг4162485
Helix EXCEL 2203-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт104.0 кг4212801
Helix EXCEL 2203-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт95.5 кг4171835
Helix EXCEL 2203-5.5-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар5.5 кВт108.5 кг4171846
Helix EXCEL 2203-6.5-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар6.5 кВт121.5 кг4171856
Helix EXCEL 2204-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар7.5 кВт120.0 кг4212809
Helix EXCEL 2204-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар7.5 кВт125.5 кг4171862
Helix EXCEL 2204-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт125.5 кг4171866
Helix EXCEL 3601-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт81.0 кг4212765
Helix EXCEL 3601-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар3.2 кВт97.9 кг4162473
Helix EXCEL 3602/2-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт115.0 кг4196395
Helix EXCEL 3602-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт112.0 кг4212789
Helix EXCEL 3602-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт121.0 кг4171819
Helix EXCEL 3602-7.5-2/25/V/KS3~380/400/460 В, 50/60 ГцPN 25 бар7.5 кВт139.5 кг4171830
Helix EXCEL 5201-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт115.0 кг4212777
Helix EXCEL 5201-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар4.2 кВт124.0 кг4171795
Helix EXCEL 5202/1-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт135.5 кг4171801
Helix EXCEL 5202-1/16/E/KS3~380/400/460 В, 50/60 ГцPN 16 бар5.5 кВт133.0 кг4212781
Helix EXCEL 5202-2/16/V/KS3~380/400/460 В, 50/60 ГцPN 16 бар7.5 кВт151.0 кг4171807
