Wilo-SCP

Все товары по алфавиту
Все производители товаров

Описание серии

Аналогично рисунку

Аналогично рисунку

Тип

Насос с аксиально разделенным корпусом насоса, монтированным на раме

Применение

  • Для перекачивания воды для систем отопления по VDI 2035, водогликолевой смеси, охлаждающей, холодной и хозяйственной воды
  • Для использования в системах коммунального водоснабжения и орошения, оборудовании для зданий и сооружений, общих отраслях промышленности, на электростанциях и т. д.

Обозначение

ПримерSCP 200/250HA-110/4
SCPНасос с аксиально разделенным корпусом
200Номинальный диаметр напорного патрубка
250Номинальная ширина рабочего колеса
HaГидравлическая часть, тип A
HbГидравлическая часть, тип B
HSОдинарное рабочее колесо первой ступени
DSДвухступенчатый насос
DVДвойная спираль
110Номинальная мощность электродвигателя P2 [кВт]
44 -полюсный электродвигатель

Особенности/преимущества продукции

  • Производительная гидравлическая часть для больших расходов до 17 000 м³/ч
  • Низкое значение допускаемого кавитационного запаса благодаря рабочему колесу двустороннего всасывания
  • Высокая технологическая надежность и простое техническое обслуживание без отсоединения напорных и всасывающих трубопроводов
  • Сниженный уровень шума и вибраций
  • Опциия: энергоэффективные С”лектродвигатели класса IE3/IE4, разрешение к применению в питьевом водоснабжении (KTW, ACS), инновационное покрытие Ceram CT

Описание/конструкция

  • Центробежный насос с аксиально разделенным корпусом, предлягаемые в одноступенчатом и двухступенчатом исполнении.
  • Поставка в качестве комплексного агрегата (насос с муфтой, защитой муфты, электродвигателем и фундаментной рамой) или, соответственно, без электродвигателя или только гидравлическая часть насоса
  • Гофрированное уплотнение со скользящим торцовым уплотнением или сальниковым уплотнением
  • 2-, 4- и 6-полюсные электродвигатели; стандарт IE3 до 375 кВт (IE2 — по запросу)
  • Литая опорная плита; SCP 200 и выше со сварной стальной рамой (в зависимости от мощности и размеров электродвигателя)

Материалы

  • Корпус насоса: серый чугун EN-GJL-250
  • Рабочее колесо: G-CuSn10
  • Вал: X12Cr13

Комплект поставки

  • Насос
  • Инструкция по монтажу и эксплуатации

Опции

  • Другие исполнения электродвигателя по запросу
  • Более мощный расход до 17 000 м3/ч в качестве специального исполнения
  • Специальный электродвигатель (6 000 В, 10 000 В и т. д.)
  • Специальный тип исполнения
    • Рабочее колесо: бронза, серый чугун, нержавеющая сталь
    • Корпус: серый чугун, чугун с шаровидным графитом
  • Циклонный сепаратор (для промывки уплотнения)

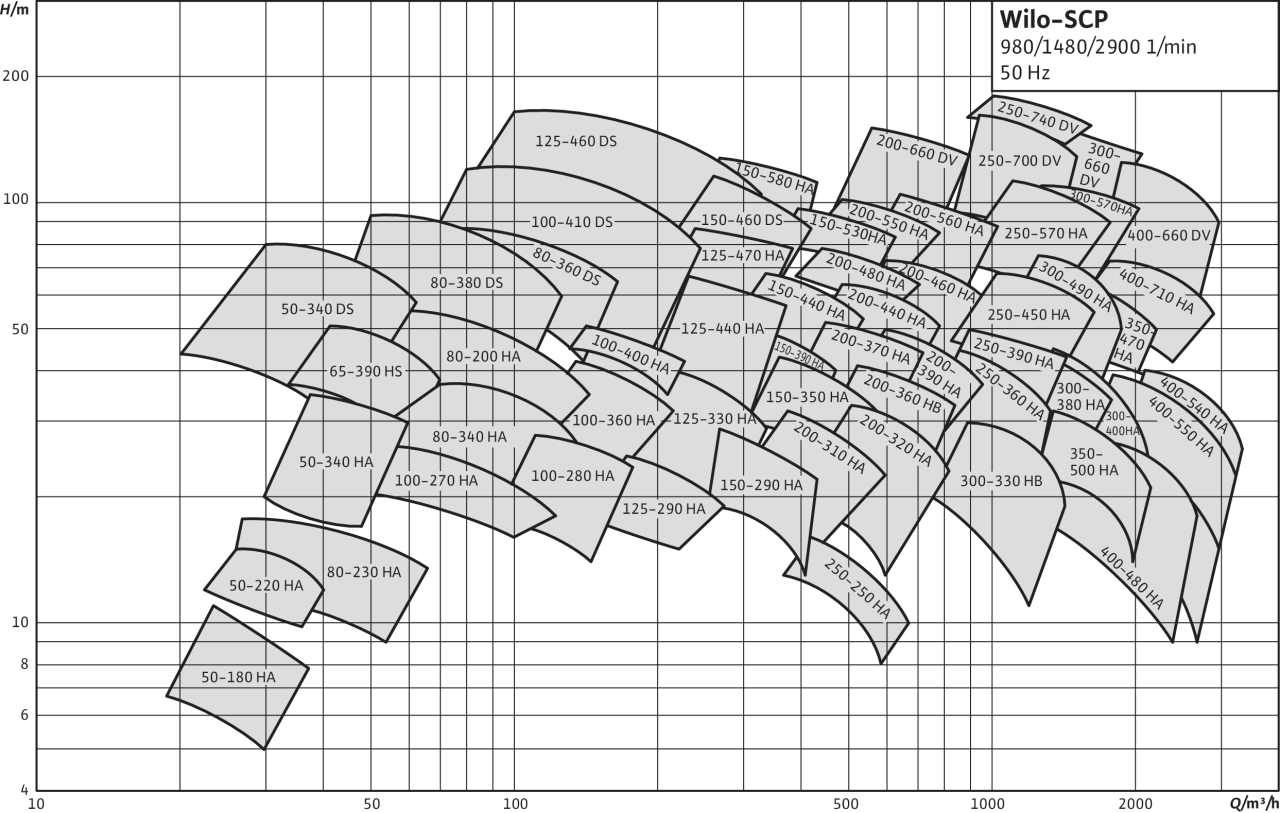

Рабочее поле

Аналогично рисунку

Технические характеристики

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)•
Охлаждающая и холодная вода•
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C)(начиная с доли гликоля 10 об. %: требуется проверка производительности)
Допустимая область применения
Температура среды - скользящее торцевое уплотнение T-8...+120 В°C
Температура перекачиваемых жидкостей - сальниковое уплотнение T-8...+105 В°C
Подсоединения к трубопроводу
Номинальный внутренний диаметр DNна стороне всасывания: 65-500 (более крупные номинальные диаметры по запросу)
с напорной стороны: 50-400 (более крупные номинальные диаметры по запросу)
Материалы
Корпус насосаEN-GJL-250
Корпус насоса (специальное исполнение)Ni-resist cast iron GGL-NiCr202/X6CrNiMo1810
Рабочее колесоG-CuSn10
Рабочее колесо (специальное исполнение)
Разделительные кольцаG-CuSN10
Вал насосаX12cr13
Вал насоса (специальное исполнение)X5CrNiMo1810
Скользящее торцевое уплотнениеCarbon/silicon carbide/EPDM (E1)
другие скользящие торцевые уплотненияСальниковое уплотнение
Материалы (американский стандарт)
Корпус насосаA48 class 35
Корпус насоса (специальное исполнение)Ni-resist BS 3468 Gr 2/BS 2789 500.1
Рабочее колесоB584 C83 600
Рабочее колесо (специальное исполнение)A48 class 35/A 743 Gr CF8M
Разделительные кольцаB584 C93 700
Вал насосаA276 type 410
Вал насоса (специальное исполнение)BS 970 316 S16
Скользящее торцевое уплотнениеCarbon/silicon carbide/EPDM (E1)
другие скользящие торцевые уплотненияСальниковое уплотнение
Мотор/электроника
Стандартный электродвигатель IEC•
Степень защитыIP 55
Класс изоляцииF
Термодатчик•
Необходимо дополнительное реле электродвигателядля установки предоставляется заказчиком
Обмотка мотора мощностью до 3 кВт230 В Δ/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт400 V Δ/690 V Y, 50 Hz
Другие напряжения/частотыСпециальное исполнение за дополнительную плату
Частота вращения 6-полюсных моторов N980 об/мин
Частота вращения 4-полюсных моторов N1450 об/мин
Частота вращения 2-полюсных моторов N2900 об/мин
Регулирование частоты вращенияПриборы управления Wilo, внешний частотный преобразователь (за отдельную плату)
Тип Номинальная мощность электродвигателя P2 Число полюсов электродвигателя Типоразмер Номинальный внутренний диаметр DN1 Номинальный внутренний диаметр DN2 Вес, прим. m
SCP 50/180HA1.1 кВт490S -6550154.1 кг
SCP 50/220HA1.1 кВт490S -6550127.1 кг
SCP 50/340DS5.5 кВт4132S -8050385.3 кг
SCP 50/340HA11 кВт4160M -8050302.2 кг
SCP 65/390HS7.5 кВт4132M -8065290.3 кг
SCP 80/200HA11 кВт2160M -10080328.2 кг
SCP 80/230HA2.2 кВт4100L -10080221.3 кг
SCP 80/340HA15 кВт4160L -10080340.2 кг
SCP 80/360DS15 кВт4160L -10080406.2 кг
SCP 80/380DS15 кВт4160L -10080482.2 кг
SCP 100/270HA7.5 кВт4132M -125100307.3 кг
SCP 100/280HA5.5 кВт4132S -125100268.3 кг
SCP 100/360HA18.5 кВт4180M -125100432.3 кг
SCP 100/400HA45 кВт4225S/M -125100651.6 кг
SCP 100/410DS37 кВт4225S/M -125100744.6 кг
SCP 125/290HA15 кВт4160L -150125408.2 кг
SCP 125/330HA30 кВт4200L -150125558.2 кг
SCP 125/440HA30 кВт4200L -150125603.3 кг
SCP 125/460DS90 кВт4280S/M -1501251349.5 кг
SCP 125/470HA37 кВт4225S/M -1501251057.6 кг
SCP 150/290HA37 кВт4225S/M -200150844.5 кг
SCP 150/350HA75 кВт4280S/M -2001501240.8 кг
SCP 150/390HA22 кВт4180L -200150643.3 кг
SCP 150/440HA37 кВт4225S/M -200150863.6 кг
SCP 150/460DS200 кВт4315S/M -2001502292 кг
SCP 150/530HA55 кВт4250S/M -2001501274.8 кг
SCP 150/580HA90 кВт4280S/M -2001501508.5 кг
SCP 200/310HA22 кВт4180L -200200681.3 кг
SCP 200/320HA45 кВт4225S/M -250200909.6 кг
SCP 200/360HB90 кВт4280S/M -3002001386.5 кг
SCP 200/370HA45 кВт4225S/M -2002001057.6 кг
SCP 200/390HA55 кВт4250S/M -2502001246.8 кг
SCP 200/440HA55 кВт4250S/M -2502001128.8 кг
SCP 200/460HA55 кВт4250S/M -2502001417.8 кг
SCP 200/480HA160 кВт4315S/M -2002002124 кг
SCP 200/550HA132 кВт4315S/M -2002002065 кг
SCP 200/560HA250 кВт4315L -2502002628 кг
SCP 200/660DV315 кВт4355M/L -2502003125 кг
SCP 250/250HA18.5 кВт4180M -250250569.3 кг
SCP 250/360HA75 кВт4280S/M -3002501456.8 кг
SCP 250/390HA250 кВт4315L -3002502395 кг
SCP 250/450HA110 кВт4315S/M -3002502248 кг
SCP 250/570HA315 кВт4355M/L -3002503027 кг
SCP 250/700DV500 кВт4355A/B -3002504284 кг
SCP 250/740DV450 кВт4355A/B -3002504127 кг
SCP 300/330HB132 кВт4315S/M -3503002008 кг
SCP 300/380HA110 кВт4315S/M -3503002358 кг
SCP 300/400HA132 кВт4315S/M -4003002321 кг
SCP 300/490HA110 кВт4315S/M -3503002475 кг
SCP 300/570HA500 кВт4355A/B -3503004059 кг
SCP 300/660DV400 кВт4355M/L -3503003977 кг
SCP 350/470HA400 кВт4355M/L -4503503447 кг
SCP 350/500HA110 кВт6315S/M -4503502641 кг
SCP 400/480HA200 кВт6315L -5004003067 кг
SCP 400/540HA315 кВт6355M/L -5004003998 кг
SCP 400/550HA250 кВт6355M/L -5004003791 кг
SCP 400/660DV315 кВт4355M/L -5004004892 кг
SCP 400/710HA400 кВт6355A/B -4504005579 кг

Купить в группе Wilo-SCP выбрав из 58 наименований.
