Wilo-SiBoost Smart Helix EXCEL

Описание серии

Аналогично рисунку

Тип

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 4 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали серии Helix EXCEL, где каждый насос оснащен встроенным высокоэффективным частотным преобразователем с воздушным охлаждением и электронно-коммутируемым двигателем, включая Smart Controller SCe. Для обеспечения безопасной и надежной установки арматура и датчики защищены

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Прочная система с высоконапорными центробежными насосами из нержавеющей стали серии Helix EXCEL со встроенным частотным преобразователем от 25 Гц до максимум 60 Гц
• Высокоэффективный электронно-коммутируемый электродвигатель (коэффициент полезного действия выше предельных значений IE4 согласно IEC TS 60034-31 ред.1)
• Вся система оптимизирована по потере давления с высокоэффективной гидравликой насоса
• Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
• Максимальное качество регулирования благодаря использованию прибора управления SCe с ЖК-дисплеем, удобству навигации и настройки поворотной кнопкой

Технические характеристики

• Подключение к сети 3~400 В В± 10%, 50 Гц; 3~380 В В±10 %, 60 Гц
• Температура перекачиваемой жидкости макс. +50 В°C (по заказу +70 В°C)
• Температура окружающей среды макс. 40 В°C
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1ВЅ" - DN 200
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1ВЅ" - DN 200
• Диапазон частоты вращения 1500-3770 об/мин
• Класс защиты: IP 54 (прибор управления SCe)
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие среды по запросу):
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)

Оснащение/функции

• 2–4 насоса на установку серий Helix EXCEL 4 – Helix EXCEL 52, с высокоэффективным электронно-коммутируемым электродвигателем и с плавной регулировкой частоты вращения посредством встроенного частотного преобразователя на каждом насосе
• Автоматическая система управления насосом посредством контроллера Smart Controller SCe
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный бак 8 л, PN16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• Съемная крышка для защиты компонентов установки (кроме серии Helix EXCEL 52)
• В качестве опции с защитой от сухого хода с манометром, всасывающая сторона

Описание/конструкция

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, и встроенными подъемными механизмами. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: от 2 до 4 параллельно подключенных насосов серий Helix EXCEL 4 - Helix EXCEL 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
• Арматура: каждый насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807.
• Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Smart SC
• Индикация давления: с помощью манометра (Гё 63 мм), расположенного со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Smart SC
• Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Smart SC
• Съемные крышки на стороне всасывания и на напорной стороне: конструкция установки обеспечивает оптимальную защиту компонентов управления и датчиков от обрывов и не допускает преждевременного износа

Материалы

Helix EXCEL 4 ― Helix EXCEL 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубопроводы из нержавеющей стали 1.4301
• Съемные заглушки из синтетического материала

Helix EXCEL 22 ― Helix EXCEL 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из серого чугуна EN-GJL 250 с катафоретическим покрытием
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубопроводы из нержавеющей стали 1.4301
• Съемные заглушки из синтетического материала (кроме Helix EXCEL 52)

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое значение входного давления (см. технические характеристики). Макс. допустимое входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. напора насоса при Q = 0

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Расход

До 240 м³/ч (66 л/с), конфигурация установки согласно DIN 1988 (EN 806); с резервным насосом — до 320 м³/ч (88 л/с), если резервный насос используется как дополнительный агрегат пиковой нагрузки

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664

Защита от сухого хода Wilo-WMS

У используемых насосов серии Helix EXCEL уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса. Тем не менее, требуется установка защиты от сухого хода, если установки повышения давления подключены непосредственно к общественной системе водоснабжения; этим предотвращается возможное падение входного давления в трубопроводе водоснабжения до значений ниже 1,0 бар. Просьба заказать это при заказе установки повышения давления. В таком случае WMS встраивается на заводе в установку повышения давления, соединяется электрокабелями, после чего в рамках окончательного тестирования установки проверяется на правильность функционирования

Стандарты/директивы

Установка в целом соответствует следующим требованиям

• DIN 1988 часть 5
• DIN 1988 часть 6* (**)

* Необходимо следовать указаниям DIN 1988 (EN 806) и предприятий водоснабжения. Электронные компоненты установки соответствует требованиям

• VDE 0100, часть 430/часть 540
• VDE 0110, часть 1/часть 2
• VDE 0660, часть 101/часть 107 и
• DIN 40719/IEC 754

Для использования и эксплуатации установки повышения давления всегда следует соблюдать предписания DIN 1988 (EN 806). (**)Это не действительно для установок пожаротушения согласно DIN 14462. Просьба запросить их отдельно

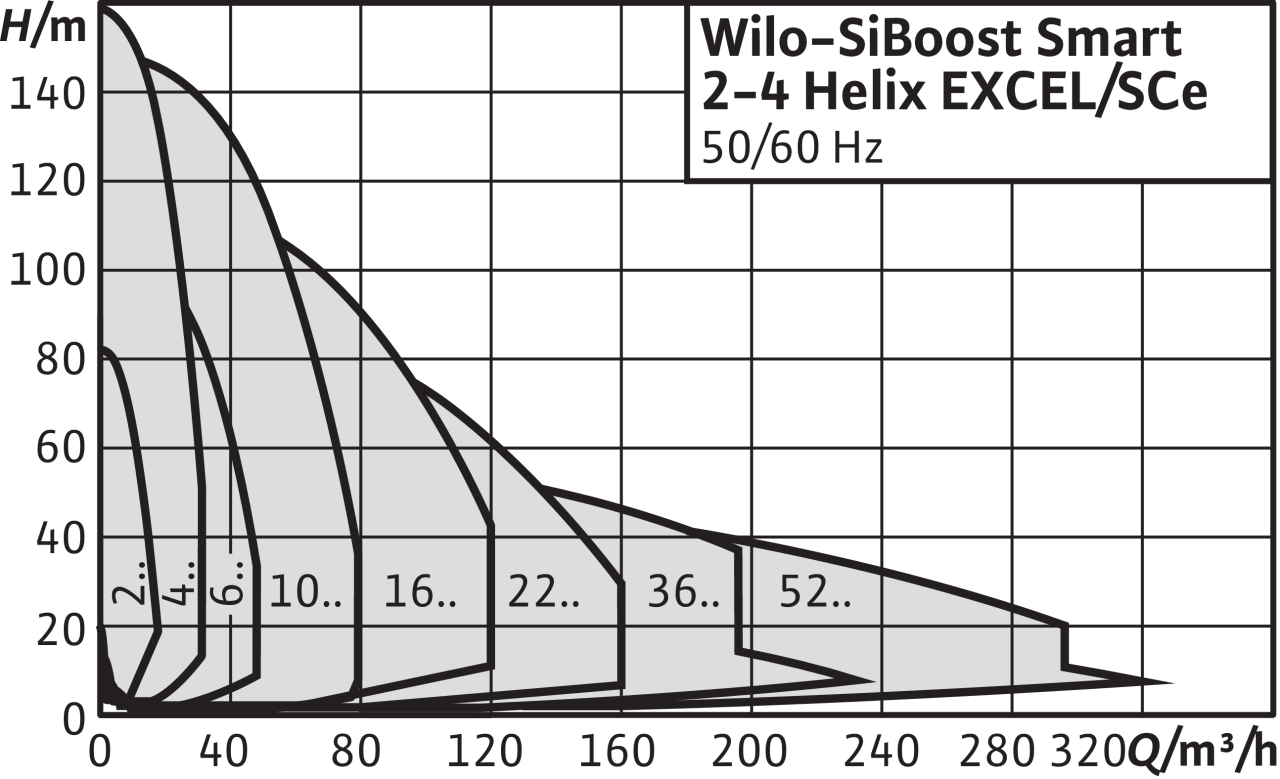

Рабочее поле

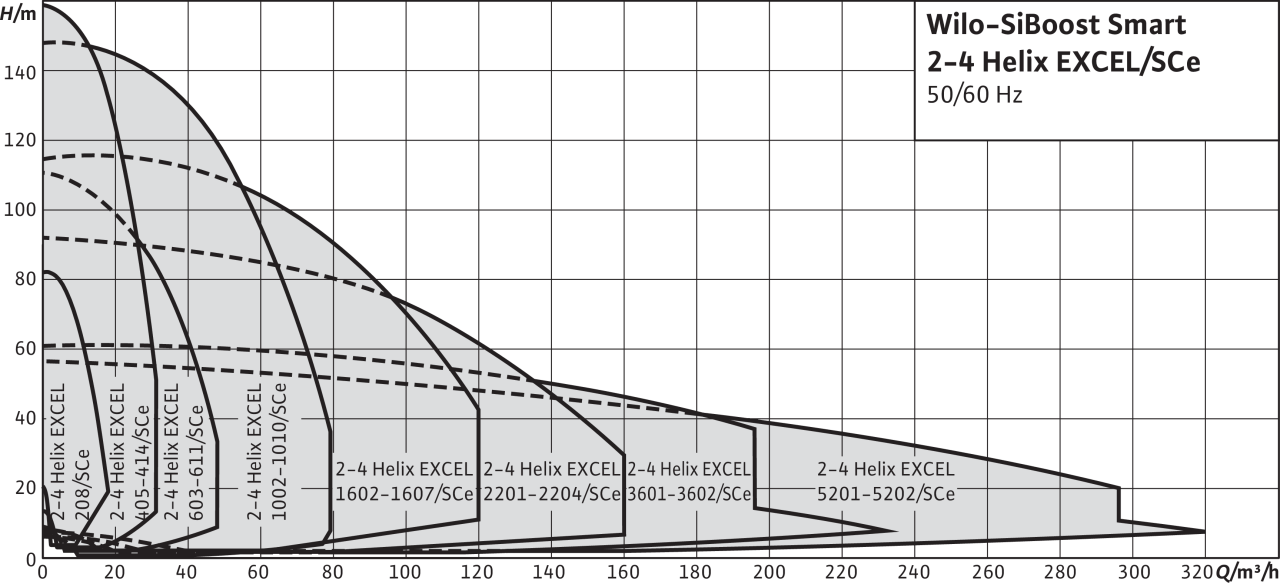

Рабочее поле
